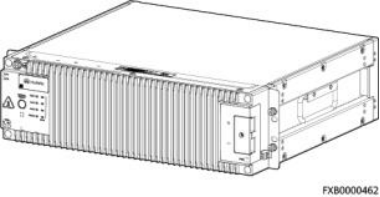

华为ESM-48100A9 V300R008C10锂电池

1

DO1

干接点输出接口

告警输出干接点，可配置（默认断开告 警），具体描述参考表2-4。

DO2

2

/

IoT模块

IoT模块安装空间（预留）

3

COM_  IN

通信接口

1.  用于上报信息和通信级联。

2.  采用RJ45端子，具体参考表2-3。

4

COM_ OUT

通信接口

5

/

蜂鸣器

锂电池使能智能位移防盗锁或电子锁的防 盗功能，当锂电池检测被盗后，蜂鸣器持 续鸣叫告警，直至锂电池欠压保护休眠。

6

RUN

运行指示灯

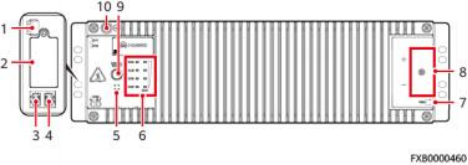

示意图参考图2-4。

详细功能及作用参考表2-5。

ALM

告警指示灯

CHG

充电指示灯

DCHG

放电指示灯

SOC

容量状态指示灯

7

PWR

外部供电接口

PWR端子外接43.2V~58V的电压可激活锂 电池，具体功能参考2.4 激活与开机。

8

+

正极端子

锂电池的正极、负极接口。采用M6螺丝固 定，需选择合适OT端子，扭矩要求5.0N ·   m，线径尺寸建议不小于25mm2。

-

负极端子

9

MANUAL

ON/OFF

手动上下电按钮

手动上下电、维护，属于接触式按钮，具 体功能参考2.4 激活与开机。

10

GND

保护接地

M6螺丝

1

RS485+

RS485数据正极

●  2线RS485通 信，满足

Modbus协议。

●  支持的通信波 特率为

9600bit/s。

2

RS485-

RS485数据负极

3

NC

空引脚

4

RS485+

RS485数据正极

5

RS485-

RS485数据负极

6

NC

空引脚

-

7

CANH

CAN通信正

●  满足CAN协 议。

●  用于监控单元 对外的告警接 口及并联时的 组间数据通    信。

8

CANL

CAN通信负
