华为ESM-4875A1 V100R001C10 锂电池

暂无价格
  • 产品说明

2.3.1 外观华为ESM-4875A1 V100R001C10 锂电池

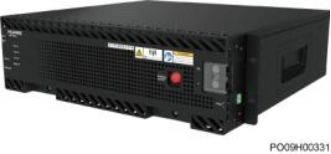

图 2-2 ESM 外观





2.3.2 面板与接口

面板与接口

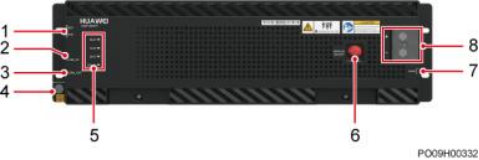

图 2-3 ESM 的面板与接口





表 2-2 面板接口定义



序号

丝印

名称

描述

1

DO1

DO2

ESM干接点输出

告警输出干接点，可配置（默认闭合告 警），具体描述参考表2-4。

2

COM_  IN

通信接口

用于上报信息和通信级联

采用RJ45端子；满足1000A浪涌的防护能 力，具体参考表2-3。

3

COM_ OUT

通信接口

4

GND

保护接地

M6螺丝

5

RUN

运行指示灯

示意图参考图2-5。

详细功能及作用参考表2-5。

ALM

告警指示灯

CHG

充电指示灯

DCHG

放电指示灯





序号

丝印

名称

描述

6

MANUAL

ON/OFF

手动上下电开关按钮

手动上下电、维护，属于接触式按钮，具 体功能参考2.3.3 激活与开机。

7

PWR

外部供电接口。

PWR端子上加上43.2V~58V的电压可激活 ESM，具体功能参考2.3.3 激活与开机。

8

+

ESM正极端子

ESM的正极、负极接口。采用M6螺钉固   定，需选择合适OT端子，扭矩要求5.0 N · m，线径尺寸建议不小于25mm2。

-

ESM负极端子





图 2-4 RJ45 管脚





表 2-3 通信接口管脚定义华为ESM-4875A1 V100R001C10 锂电池



RJ45引脚

信号

含义

描述

1

RS485 T+

RS485发送正

●  4线RS485通信，满 足Modbus协议。

●  支持的通信波特率为 9600bit/s。

2

RS485 T-

RS485发送负

3

NC

空引脚

4

RS485 R+

RS485接收正

5

RS485 R-

RS485接收负

6

NC

空引脚

-

7

CANH

CAN通信正

用于监控单元对外的告 警接口及并联时的组间 数据通信。

8

CANL

CAN通信负
