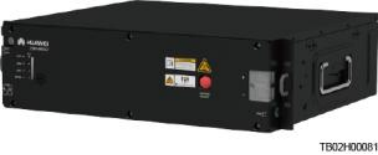

华为ESM-4850A3 V100R002C11 锂电池

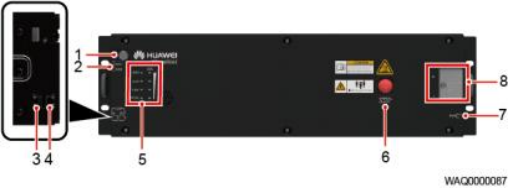

1

GND

保护接地

M6螺丝

2

DO1

DO2

ESM干接点输出

告警输出干接点，可配置（默认闭合告 警），具体描述参考表2-4

3

COM_ IN

通信接口

1.  用于上报信息和通信级联。

2.  采用RJ45端子；满足1000A浪涌的防护 能力，具体参考表2-3。

4

COM_ OUT

通信接口

5

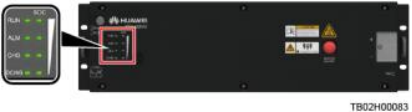

RUN

运行指示灯

示意图参考图2-4。

详细功能及作用参考表2-5。

ALM

告警指示灯

CHG

充电指示灯

DCHG

放电指示灯

SOC

容量状态指示灯

6

MANUAL

ON/OFF

手动上下电按钮

手动上下电、维护，属于接触式按钮，具 体功能参考2.2.3 激活与开机。

7

PWR

ESMU外部供电接口

PWR端子外接40V~59V的电压可激活     ESM，具体功能参考2.2.3 激活与开机。

8

+

ESM正极端子

ESM的正极、负极接口。采用M6螺丝固  定，需选择合适OT端子，扭矩要求5.0N · m，线径尺寸建议25mm2。

-

ESM负极端子

1

RS485 T+

RS485发送正

●  4线RS485通信，满 足Modbus协议。

●  支持的通信波特率为 9600bit/s。

2

RS485 T-

RS485发送负

3

NC

空引脚

4

RS485 R+

RS485接收正

5

RS485  R-

RS485接收负

6

NC

空引脚

-

7

CANH

CAN通信正

用于监控单元对外的告 警接口及并联时的组间 数据通信。

8

CANL

CAN通信负

DO1

故障、重要告警

当ESM出现以下告警时，干接点会输出告警信号：

电芯电压采样故障，电芯温度采样故障，直通短路故    障，直通断路故障，电芯故障，反接保护，模块内部温 度保护，电芯温度采样异常，充电低温保护，充电高温 保护，充电过流保护，放电低温保护，放电高温保护， 放电过流保护，序列号冲突，放电过流锁死，防盗告警

可配置（默认 闭合告警）

DO2

重载预警、过放保 护、过放

当ESM出现以下告警时，干接点会输出告警信号：

电池组放电欠压保护，单电芯放电欠压保护，单组电芯 低压切离放电保护，电池组放电欠压告警，电芯放电欠 压告警，放电过流预警
