产品描述
智能站点管理系统 SCC800-B2（site control center 800-B2，以下简称“SCC800”）是一款智能化、集成度高、体积小巧的动力环境监控单元。
作为连接站点监控单元和网管中心的桥梁，SCC800 支持接入智能电池检测单元、IP 摄像机、红外传感器、烟雾传感器、数字温湿度传感器等多种动力和环境监控设备，并且可以通过无线组网将监控数据实时上报给网管中心。

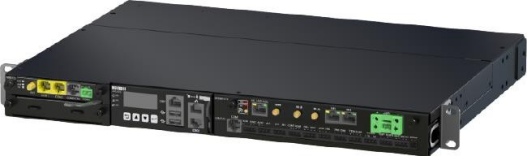

图2-1 SCC800 外观
特性列表
智能站点管理系统支持以下特性：
l 硬件模块化
− 整框标准 1U 高度，独立供电
− 监控模块、通信扩展模块支持热插拔
l 软件智能化
− 支持电源设备、温控设备等智能部件的监控
− 支持摄像机、红外传感器、门磁传感器等安全特性
− 支持温湿度传感器、烟雾传感器、水浸传感器等环境监测
− 支持无线通信告警
l 安装多样化
− 支持标准 19 英寸机架安装
− 支持挂墙安装
l 调测简洁化
− 支持远程配置、升级
− 支持本地 LCD、Web 调测，配置和升级
部件介绍
SCC800
图3-1 SCC800 面板
（1）通信扩展模块
NIM01C3
（2）监控模块 SMU02C （3）无线接口模块
WIM01C1
（4）通信扩展模块安装位 （5）用户接口模块
UIM03D
SCC800 的通信扩展模块包括NIM01C3 和CIM02C 两种，上图以 NIM01C3 为例介绍，CIM02C 参见部件介绍。通信扩展模块NIM01C3 只能安装到上槽位，CIM02C 可安装到上下槽位。
接口说明
表3-1 接口说明
模块 | 接口类型 | 说明 |
监控模块 SMU02C | 通信接口 | 1×FE 接口，1×CAN 接口，1×RS485/RS232 接口 |
其它接口 | 2×USB 接口，1×SD 卡槽 |
通信扩展模块 NIM01C3 | 通信接口 | 4×RS485 接口，1×CAN 接口 l COM1：RS485 接口，含 12V DC 输出 |
模块 | 接口类型 | 说明 |
|
| l COM2：RS485 接口，含 12V DC 输出 l COM3/CAN：RS485 或CAN 接口 l COM4：RS485 接口 |
通信扩展模块 CIM02C | 通信接口 | 4×RS485 接口，2×RS232 接口，1×CAN 接口 l COM1：RS485 接口，含 12V DC 输出 l COM2：RS485 接口，含 12V DC 输出 l COM3：RS485 接口 l COM4：RS232 或 CAN 接口 l COM5：RS485 或 RS232 接口 |
电源接口 | 2×12V DC 输出口 |
无线接口模块 WIM01C1 | 通信接口 | l GE_CASCADE：级联端口 l GE1 和 GE2：通信接口 |
电源接口 | 1×48V DC 输入口 |
用户接口模块 UIM03D | 通信接口 | 2×RS485 接口 |
传感器接口 | 1×环境温湿度传感器接口，2×温度传感器接口，1×电池温度传感器接口，1×门磁传感器接口，1×烟雾传感器接口，1×水浸传感接口 |
干接点输入接口 | 6×DI 接口 |
干接点输出接口 | 4×DO 接口 |
技术规格
表3-2 SCC800 规格
分类 | 项目 | 范围/满足标准 |
环境 | 工作温度 | -20℃～+60℃ |
储存温度 | -40℃～+70℃ |
相对湿度 | 5%RH~95%RH（无冷凝） |
海拔高度 | 0m～4000m（在 2000m～4000m 环境下高温降额，每升高 200m，工作温度降低1℃） |
结构 | 尺寸（高×宽×深） | 43.6mm×482.6mm×330mm（包含挂耳） |
颜色 | 黑色 |
分类 | 项目 | 范围/满足标准 |
| 重量 | 4.5kg |
电气参数 | 电压范围 | -36V～-60V |
功率 | 25W |
EMC | 传导干扰（CE） | -48V 输入口：EN 55032，Class A |
辐射干扰（RE） | EN 55032，Class A |
静电放电抗扰性（ESD） | EN61000-4-2，Class B |
电快速脉冲群抗扰性（EFT） | EN61000-4-4，Class B |
辐射抗扰性（RS） | EN61000-4-3，Class A |
传导抗扰性（CS） | EN61000-4-6 |
浪涌抗扰性（SURGE） | EN61000-4-5，Class B |
电源跌落抗扰度（DIP） | EN61000-4-29 |
安规 | 符合 IEC60950-1/EN60950-1 及 GB4943 要求 |
RF | l RF_A/RF_B：433.05MHz~434.79 MHz, 2405MHz~2480MHz l WIFI：2412MHz~2472MHz |
防雷 | 直流输入口 | 差模 2kV，共模 4kV，8/20μs |
防护 | 防护等级 | IP20 |
可靠性 | MTBF | 20 万小时（25℃） |
