UPS 带电维护保养（MOP），数据中心与变配电室必备——工厂变配电室运维

大家好，我是电电运维，常年在工厂、变配电室从事相关工作的打工人。

UPS 作为数据中心、变配电系统的一道电力安全防线，日常带电维护保养直接关系到UPS 使用寿命和供电可靠性。

今天给大家整理一套 华为 UPS5000-E 带电维护保养标准化操作流程，从工具准备到逐项检查再到完工验收，全套步骤图文对照。

一、维保基本信息

设备型号：华为 UPS5000-E（400kVA 并机系统）

维保类型：带电日常维护保养

目标：排查运行隐患、清洁散热系统、确认参数正常，保障 UPS 持续稳定供电

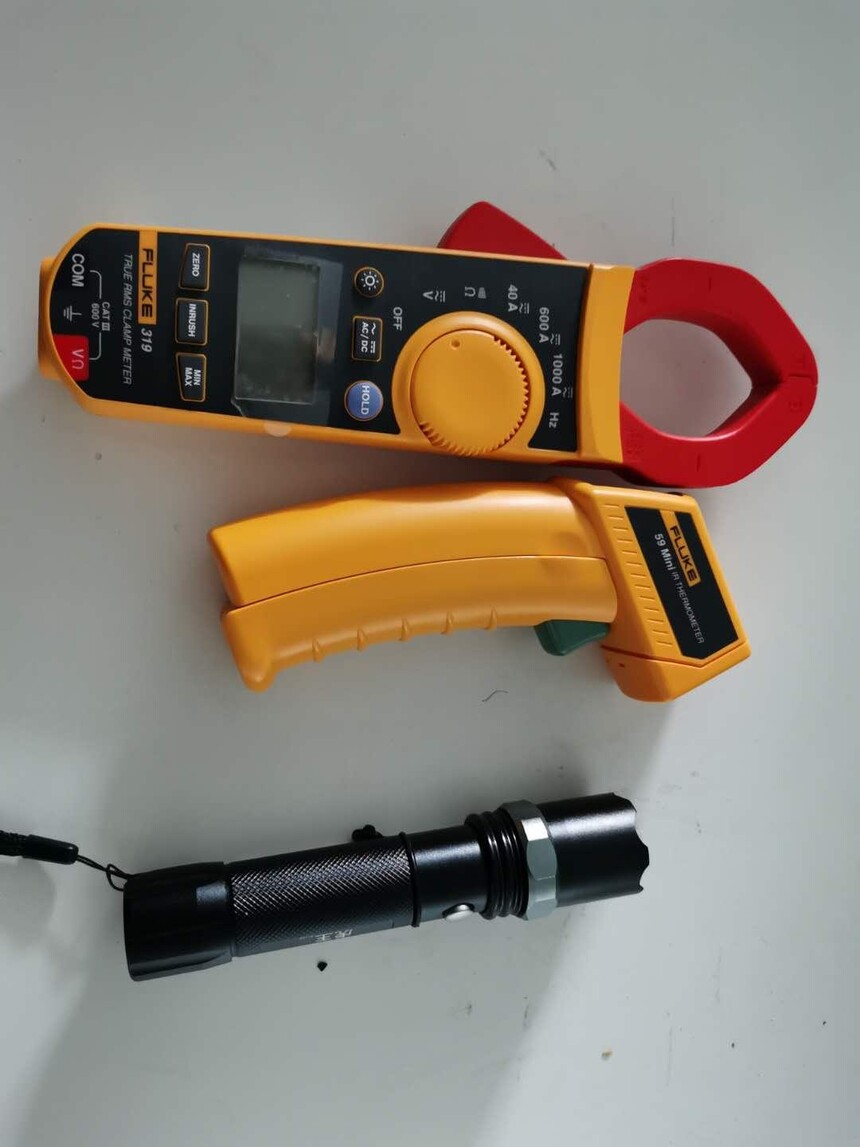

二、维保前准备工作 1. 工具仪表配齐

维保前备齐所有检测工具，避免中途缺件耽误进度：

测量类：万用表、钳形电流表、红外测温枪 / 热成像仪；

操作类：螺丝刀套装、手电筒；

防护类：绝缘手套、绝缘鞋；

2. 信息核对

核对目标 UPS 的设备编号、型号规格、运行年限及历史告警记录，明确本次维保重点检查项。

3. 安全提醒

带电作业 ：操作人员必须穿戴绝缘防护用具，禁止佩戴金属饰品，工具做好绝缘处理，全程至少两人配合作业，一人操作一人监护。

三、分步带电维保操作流程 步骤 1：运行环境与外观检查

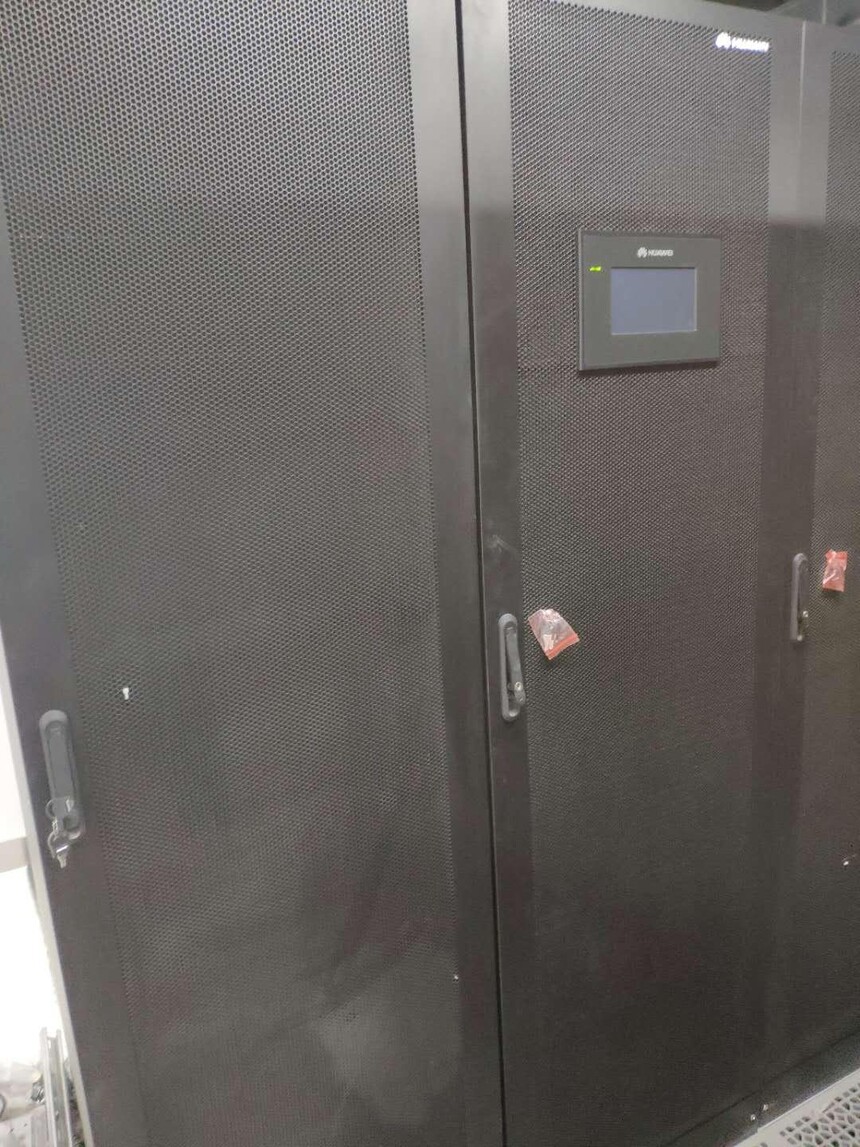

先围绕设备整体巡检一圈：

听 UPS 运行声音，判断有无异常异响、风扇摩擦声、高频啸叫；

检查柜体外观是否完好，柜门关闭严密，无变形、无渗水痕迹；

检查进出线配电柜接线端子，有无发热变色、绝缘老化迹象;

步骤 2：面板运行状态与参数核查

操作 UPS 触控面板，进入系统状态界面，逐项核对：

系统拓扑状态：确认主路、旁路、电池、负载各回路状态图标正常，无红色告警标识；

负载率检查：查看当前负载百分比（正常应工作在 30%~70% 高效区间）；

电池状态：确认电池组电压、SOC 剩余容量正常，无单体电压偏差告警；

指示灯与告警：检查面板指示灯状态，翻阅历史告警记录，排查是否存在隐性故障；

注意：负载长期低于 20% 或高于 85% 都是属于不健康运行状态，前者影响电池寿命，后者存在过载风险。

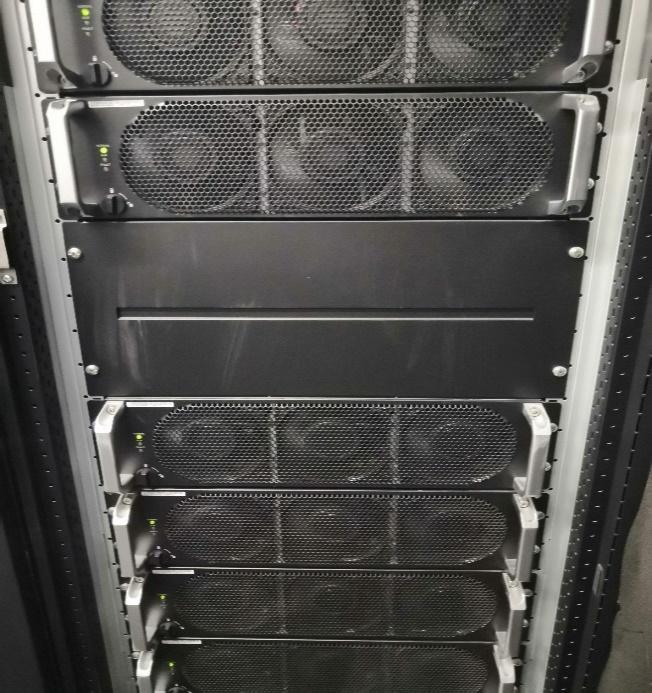

步骤 3：功率模块与散热系统检查

UPS 散热是带电维保，散热不良将会直接导致功率模块降额甚至炸机：

打开模块仓门，检查功率模块表面积尘情况，灰尘过厚需安排停机除尘；

观察每个风扇模组运转状态，确认风扇全速运转、无停转、无异响；

检查进风 / 出风通道，确认无杂物堵塞，通风顺畅；

步骤 4：红外测温，排查发热隐患

使用红外测温枪或热成像仪，对关键部位逐点测温：

输入输出铜排 / 端子：重点检查接线端子，三相温差不应超过 10℃；

功率模块散热器：对比各模块散热片温度，异常偏高的模块重点关注；

电感、变压器：检查磁性元件表面温度，确认无局部过热；

电池组：抽测电池极柱温度，排查接触不良隐患；

注意：铜排端子正常温度应低于 60℃，超过 70℃必须停电紧固处理。

四、完工验收检查

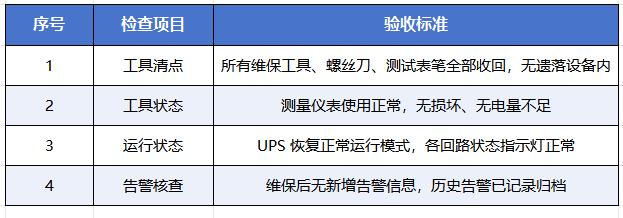

维保结束后需要进行检查验收。确认是否全部到位，如下表：

五、维保周期建议

日常巡检：每周一次（目视 + 面板参数检查）

带电维保：每季度一次（含红外测温、风扇检查）

深度停机保养：每年一次（全面除尘、端子紧固、电池容量测试）
