DPD60-12-12B 直流配电盒DPD60-12-12B安装在机柜内部上方，可同时为机柜中6个1800 II Pro机盒供电，为每个机盒提供2路直流电源，实现机盒电源的1+1保护。 DPD60-12-12B 概述 PDU（ DPD60-12-12B）分为A 、B两部分，互为备份。A 、B部分各接入6路-48V/-60V电源；对外各提供6路电源输出接口，给机柜内部的机盒供电。 C口 说明 为了保证设备供电的可靠性，客户输入侧需采用两套相互独立的电源系统供电。 PDU（ DPD60-12-12B）的典型配置如表6-16所示。 表 6-16 典型配置

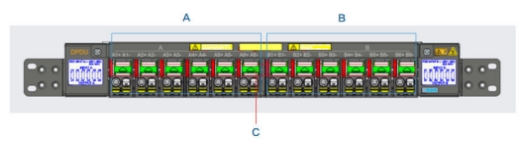

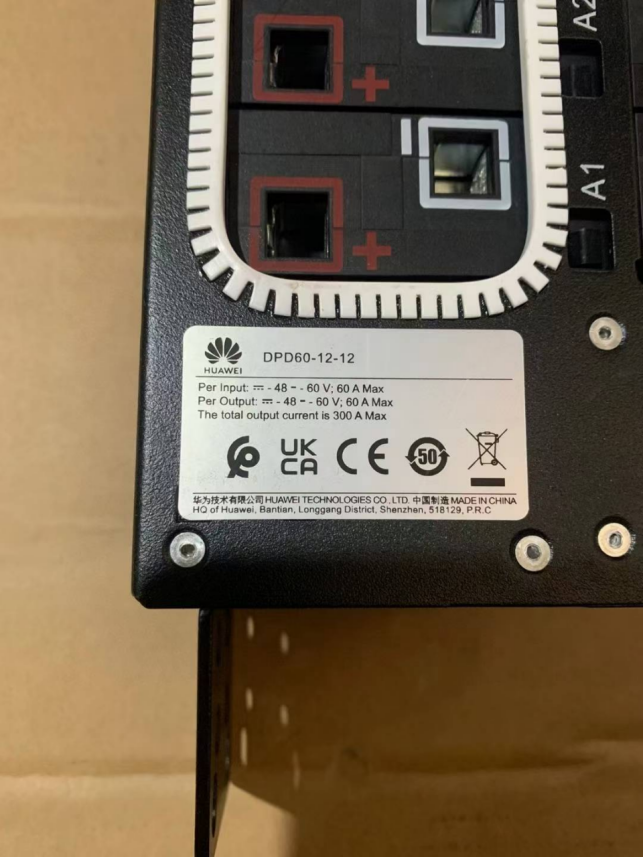

DPD60-12-12B的面板如图6-29所示。 图 6-29 DPD60-12-12B 外观示意图
A. 直流配电盒A部分 B. 直流配电盒B部分 C.电源开关

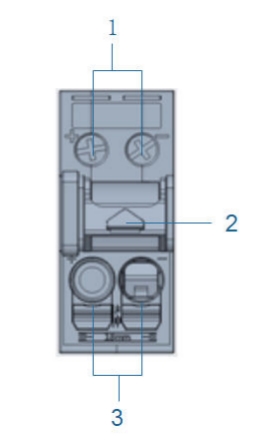

● 面板尺寸：553mm（宽）x143.5mm（深）x62.6mm（高） ● 电源输入区：直流配电盒A 、B部分各有6个输入电缆接口，可分别接入6路-48V/-60V直流电源，共接入12路-48V/-60V直流电源。 ● 电源输出区：直流配电盒A 、B部分各有12个输出电缆接口，用于接入机盒的电源线，为机柜中的各机盒供电。 ● 电源开关区：直流配电盒A 、B部分各有6个电源输出开关，可实现对各机盒的上下电控制。 DPD60-12-12电源开关如图6-30所示。 图 6-30 DPD60-12-12 电源开关
当外部输入为63A电流时，需要在PDU的A 、B两部分各安装3个1 x 2短接铜排。短接铜排安装如图6-31和图6-32。 图 6-31 1 x 2 短接铜排
图 6-32 1 x 2 短接铜排安装后示意图
当外部输入为100A电流时，需要在PDU的A 、B两部分各安装2个1 x 3短接铜排。短接铜排安装如图6-33和图6-34。 图 6-33 1 x 3 短接铜排
图 6-34 1 x 3 短接铜排安装后示意图
|
