华为TP48600B-N16C1室内机柜

华为TP48600B-N16C1室内机柜 内部结构

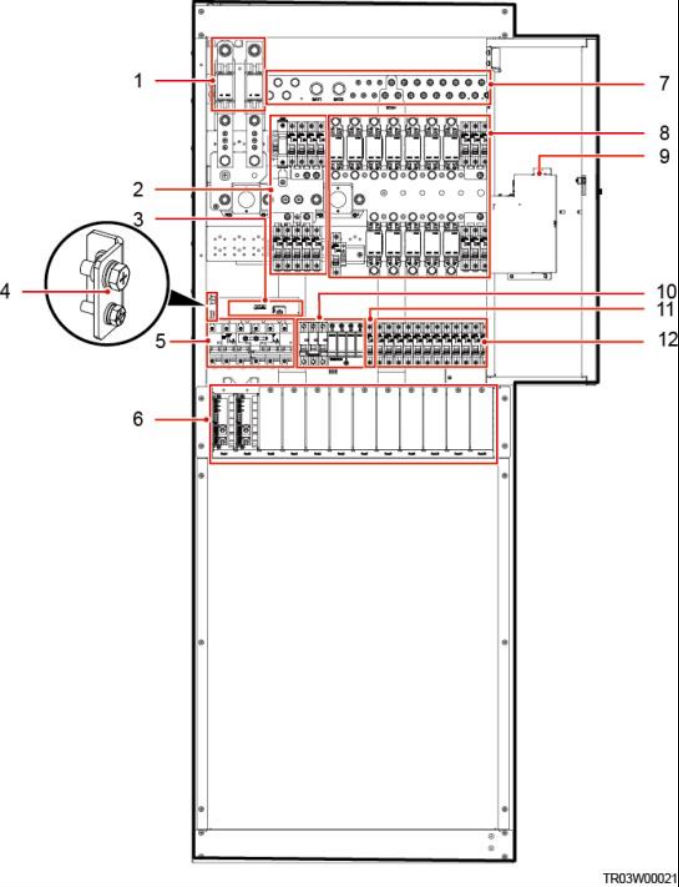

图 3-1 内部结构(01072531-045)

（ 1 ）电池熔丝                                     （2）重要负载下电支路空开                 （3）N接线排

（4）机柜接地排                                 （5）交流输入空开                              （6）整流模块安装空间

（ 7 ）RTN+母排                                  （8）次要负载下电支路空开和熔丝       （9）监控单元SMU06T2

（ 10）防雷器空开和防雷器                  （ 11 ）交流输出空开                              （ 12）整流模块空开

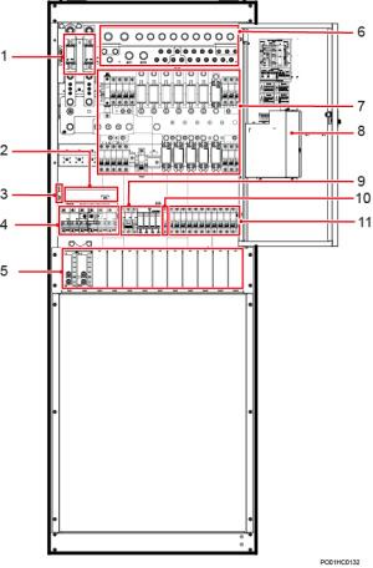

图 3-2 内部结构(01072531-048)

（ 1 ）电池熔丝                          （2）N接线排                           （3）机柜接地排

（4）交流输入空开                   （5）整流模块安装空间             （6）RTN+母排

（ 7 ）重要负载下电支路空开和   （8）监控单元SMU06T2                 （9）防雷器空开和防雷器 熔丝

（ 10）交流输出空开                  （ 11 ）整流模块空开

3.2 配电单元

TP48600B-N16C1的配电单元分为交流配电单元和直流配电单元。

表 3-1 TP48600B-N16C1 配电单元规格
