华为ETP48400-C9A2 嵌入式电源

ETP48400-C9A2 外观如图 3-1所示。

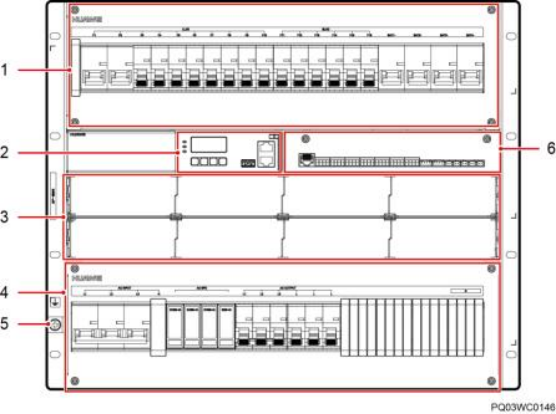

图3-1 ETP48400-C9A2 外观介绍

（1）直流配电单元（2）SMU02B （3）整流模块安装空间

（4）交流配电单元（5）接地螺丝（6）UIM02C

L口说明

插框出厂时，RTN+母排已默认与插框 PE 短接。

配电单元

直流配电单元如图 3-2所示，交流配电单元如图 3-3所示，配电规格如表 3-1所示。

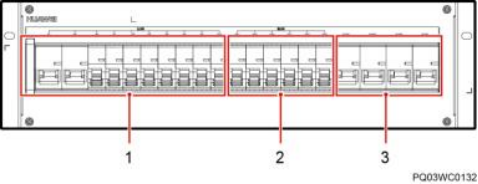

图3-2 直流配电单元

（1）LLVD 空开（2）BLVD 空开（3）电池空开

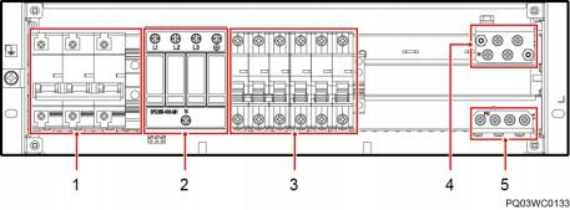

图3-3 交流配电单元（无盖板）

（1）交流输入空开及端子（2）交流防雷器（3）交流输出空开

（4）N 接线排（5）PE 排

表3-1 配电规格

项目	配电规格
输入制式	220/380V AC 三相四线
交流配电	l 交流输入空开：1 路 100A/3P l 交流输出空开：1 路 63A/3P ，3 路 32A/1P
直流配电	l BLVD 空开：2 路 63A/1P ，2 路 32A/1P ，2 路 16A/1P l LLVD 空开：2 路 80A/1P ，2 路 63A/1P ，6 路 32/1P
电池支路	4 路 125A/1P 空开
