详细说明

华为ETP48400-C3B5 嵌入式电源

暂无价格
  • 产品说明

产品介绍

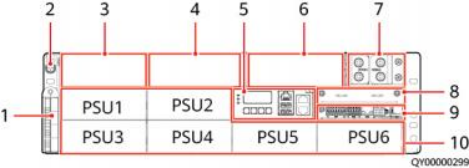

图 2-1 ETP48400-C3B5 外观



（ 1 ）标签                                 （2）接地螺丝                           （3）交流输入模块安装位置

（4）LLVD空开安装位置           （5）监控模块SMU02C                    （6）BLVD空开安装位置

（ 7 ）电池接线端口                   （8）通信扩展模块NIM01C3/      （9）用户接口模块UIM05B1 CIM02C安装位置

（10）整流模块R4850G2/      R4850G5/R4875G5安装位置



表 2-1 系统配置



项目

ETP48400-C3B5

交流配电

如表2-2。





项目

ETP48400-C3B5

直流配电（ LLVD空开和 BLVD空开支持选配）

配置示意：

●   LLVD空开：2×125A/1P ，3×63A/1P

●   BLVD空开：2×63A/1P ，2×32A/1P ，2×16A/1P

电池支路

●  正极：2×M6 螺丝

●  负极：2×M6 螺丝

防雷

●  交流防雷：标称雷击放电电流30kA ，8/20µs，正负各5次

●  直流防雷：差模10kA，共模20kA ，8/20µs





表 2-2 交流输入模块



模块型号和基础 编码

模块外观

模块规格

输入制式

最大容量

AIU03-63C

（02312KUQ）



63A/3P+N端子

三相四线

兼容单相

●  三相：24kW

●  单相：18kW

AIU03-63D

（ 02312MMH-0 02）



63A/4P

三相四线

24kW

AIU02-125B

（02312MKG）



125A/2P

双火线

18kW







使用AIU03-63C（02312KUQ）接入单相交流输入时，需要配置标准短接铜排

（21244043），将三相交流输入转换为单相交流输入，并将交流输入制式设置为单 相。
