华为ETP48300-C6D2 嵌入式电源

外观介绍

ETP48300-C6D2 外观如图 3-1和图 3-2所示。

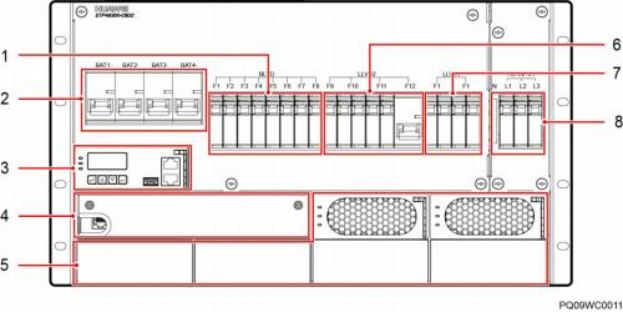

图3-1 ETP48300-C6D2 外观（前视图）

（1）重要负载支路（2）电池空开（3）SMU02B （BLVD）空开

（4）UIM02C（盖板后）（5）整流模块安装（6）次要负载支路 2 空间（LLVD2）空开

（7）LLVD1 空开（8）交流输入空开

和端子

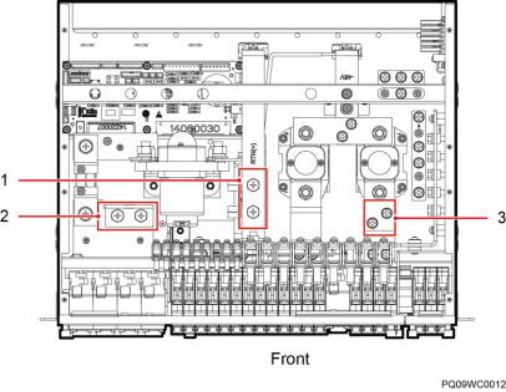

图3-2 ETP48300-C6D2 内部结构（俯视图、无盖板）

（1）RTN+接线端子（预留）

（2）电池负极接线端子（预留）

（3）LLVD1 负极接线端子（预留）

图 3-2中预留的端子用于连接扩容的电池和 DCDB 的线缆。

DCDB

图3-3 DCDB 外观介绍

（1）电池负极接线端子（2）电池空开（3）LLVD1 空开

（4）NEG（-）接线端子（5）RTN+母排（盖板后）

3.2 配电单元

ETP48300-C6D2 配电规格如表 3-1所示。DCDB 配电规格如表 3-2所示。

表3-1 ETP48300-C6D2 配电规格

项目	配电规格
输入制式	220/380V AC 三相四线兼容 220V AC 单相
交流输入空开	1 路 50A/3P
负载支路	l BLVD 空开：2 路 32A/1P ，2 路 20A/1P ，4 路 10A/1P l LLVD1 空开：2 路 100A/2P l LLVD2 空开：2 路 100A/2P ，1 路 63A/1P ，1 路 125A/1P
电池支路	4 路 125A/1P 空开
直流防雷	差模 10kA，共模 20kA ，8/20µs
