华为 ETP48200-C5B7嵌入式电源

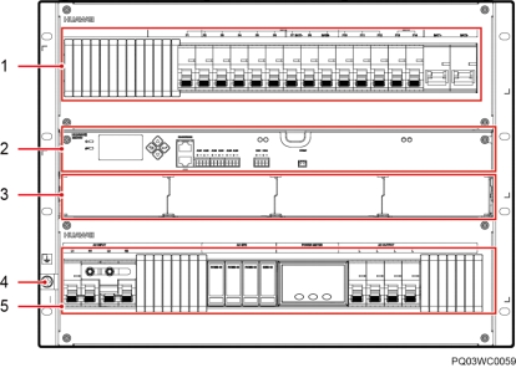

图3-1华为 ETP48200-C5B7嵌入式电源、ETP48200-C5B8 外观介绍

（1）直流配电单元（2）SMU06C1 （3）整流模块安装空间

（4）接地螺丝（5）交流配电单元

L口说明

插框出厂时，RTN+母排已默认与插框 PE 短接。

ETP48200-C5B7, ETP48200-C5B8 嵌入式电源

用户手册 3 部件介绍

3.2 配电单元

ETP48200-C5B7 、ETP48200-C5B8 直流配电单元如图 3-2所示，交流配电单元如图 3-3 所示，配电规格如表 3-1所示。

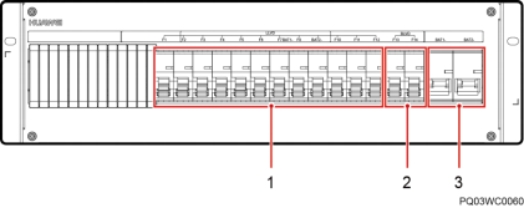

图3-2 直流配电单元

（1）LLVD 空开（2）BLVD 空开（3）电池空开

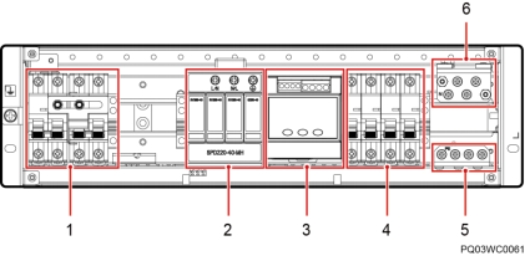

图3-3 交流配电单元（无盖板）

（1）交流输入空开（2）交流防雷器（3）智能电表

（4）交流输出空开（5）PE 排（6）N 接
