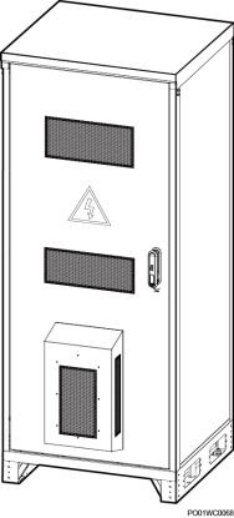

图2-1 华为TP48200A-DT19C1 室外机柜 机柜外观图

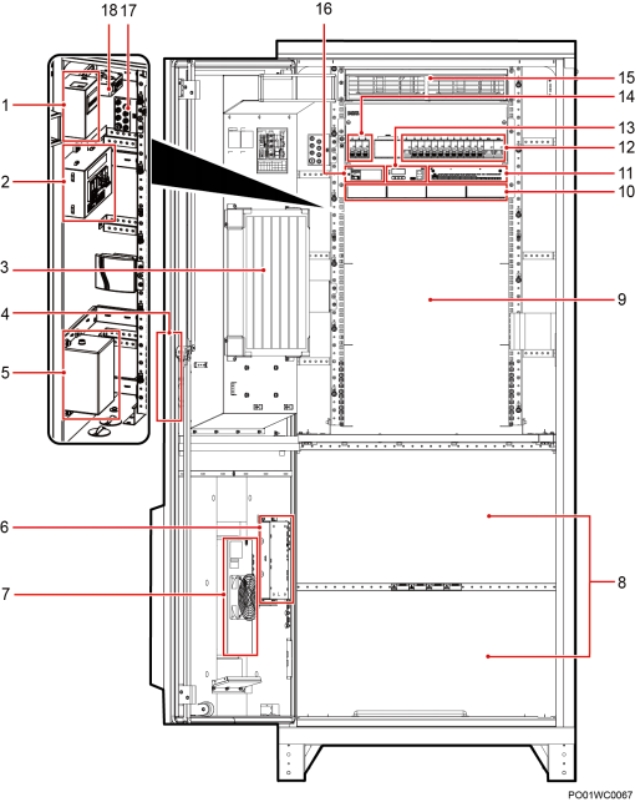

TP48200A-DT19C1 的内部结构如图 3-1所示。
图3-1 TP48200A-DT19C1 内部结构
（1）智能电表（选配） （2）维护插座（选配） （3）防尘网
（4）电子门锁（选配） （5）蓝牙控制器（选配） （6）TCUA 控制盒
（7）TEC 模块 （8）电池安装空间 （9）用户设备安装空间
（10）整流模块安装空间 （11）用户接口模块 （12）直流配电单元
（13）监控模块 （14）交流输入空开 （15）风机盒
（16）电池强制上电开关 （17）机柜接地排 （18）电流互感器（选配）
