效率 | 最高点≥96%； ≥95%（230V AC，负载40%～100%） |
高×宽×深 | 88.9mmX103mmX243mm |
重量 | ≤2.8kg |
产品概述

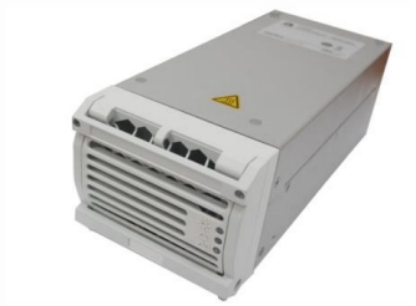

R4830G3是一款高效率、高功率密度的数字化整 流模块，实现宽范围输入，53.5V DC默认输出的 转换。具有软启动功能、可并联使用功能、完善的 保护功能及低噪音等优点。采用最新电源技术及智 能控制技术，实现了在宽负载范围内高效的功能。
关键特征
• 电网电压范围（85VAC～300V AC）
• 工作温度范围（－40℃~+75℃)
• 总谐波失真（THD） ≤5%
• 支持热插拔功能
• 全数字化控制
• 支持智能电表
• 支持RS485通信功能
• 支持LED指示灯显示
• 满足RE, CE ClassB
• 支持动态负载均流功能
• 支持调压、调流、均流功能
• 通过TUV 、CE 、CB 、UL认证
• 支持内部软件在线升级
• 满足RoHS要求
• 支持320V AC离线功能
• 支持混插
使用环境
项目 | 指标范围 |
工作温度 | -40℃~+75℃ （参考图3） |
存储温度 | -40℃~+75℃ |
相对湿度 | 5％～95％（无冷凝） |
海拔高度 | ≤4000m |
注: 3000m ～ 4000m，海拔每升高200m，温度降低1℃。
电气特性
项目 | 指标 |
输入特性 |
工作电压 | 85V AC～300V AC； |
频率 | 45Hz～66Hz；额定值为50Hz/60Hz |
额定输入电流 | ≤10A |
功率因数 | ≥0.98（负载 ≥ 50%） |
输出特性 |
输出电压 | 42V DC～58V DC； 默认值为53.5V DC |
额定输出功率 | 1740W（200VAC~240V AC） 720W（100VAC~120V AC） |
功率降额 | 1740W（176VAC~300V AC） 1740W~700W（176V AC~85V AC） |
稳压精度 | ≤±0.6％Vo |
纹波和噪声 | ≤200mVp-p （带宽≤20MHz） |
静态电压调整率 | ±0.6%（全负载范围） |
动态响应 | • 25%~50% 、50%~75%跳变： −超调： ±5% −恢复时间： <200us (±0.6%） • 10%~90%跳变： −超调： ±5% −恢复时间： <1ms (±1%） |
待机功耗 | ≤5W |
开机启动时间 | 3s~10s |
输出保持时间 | >10ms |
电话衡重杂音电压 | ≤2 mV |
宽频杂音电压 | ≤50mV (3.4kHz~150kHz) ≤20mV (0.15MHz~30MHz) |
