华为TP48600T-N20A3 机柜

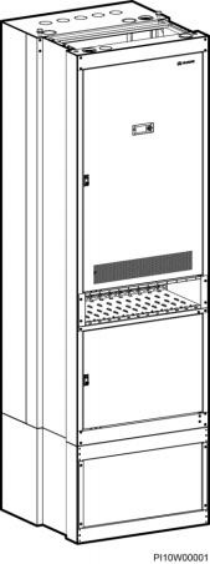

华为TP48600T-N20A3 机柜外观

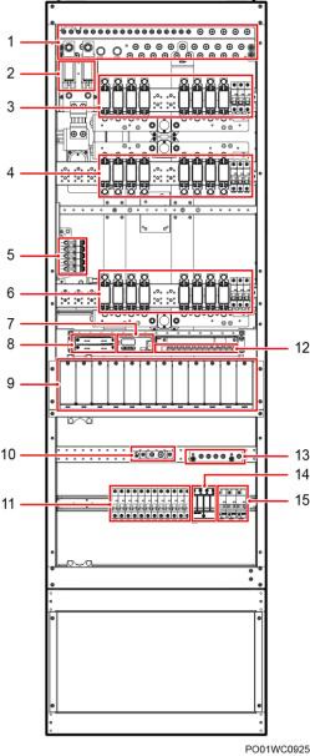

内部结构

（1）RTN+母排（2）电池熔丝

（4）用户 2 负载输出（5）用户 4 负载输出

（7）SMU02B1 （8）通信扩展模块

（10）机柜接地排（11）整流模块空开

（13）N 接线排（14）交流防雷器

（3）用户 3 负载输出

（6）用户 1 负载输出

（9）整流模块安装空间

（12）UIM03D

（15）交流输入空开

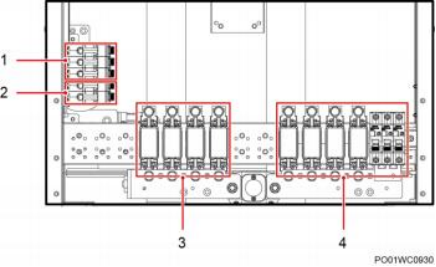

图3-2 直流配电单元

（1）用户 4 的 LLVD 空开（2）用户 4 的 BLVD 空开

（3）用户 1 的 BLVD 熔丝

（4）用户 1 的 LLVD 熔丝和空开

用户 1~用户 3 的直流配电布局相同，上图仅以用户 1 为例。

表3-1 配电规格

项目	配电规格
输入制式	220/380V AC 三相四线
交流配电	l 交流输入：1 路 100A/3P 空开 l 标称雷击放电电流 20kA，最大雷击放电电流 40kA ，8/20µs
直流配电	l 用户 1： - BLVD1 ：160A 熔丝×4 - LLVD1 ：160A 熔丝×4 ，63A/1P 空开×3 l 用户 2： - BLVD2 ：160A 熔丝×4 - LLVD2 ：160A 熔丝×4 ，63A/1P 空开×3 l 用户 3： - BLVD3 ：160A 熔丝×4 - LLVD3 ：160A 熔丝×4 ，63A/1P 空开×3 l 用户 4： - BLVD4 ：16A/1P 空开×2 - LLVD4 ：63A/1P 空开×3
