华为交流切换开关 ATS-100A1

华为交流切换开关 ATS-100A1（可选，02312VQL）

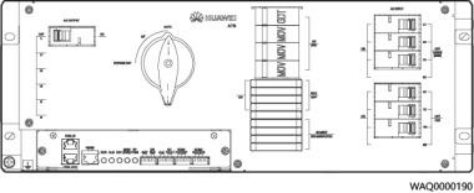

图 3-29 ATS-100A1 外观

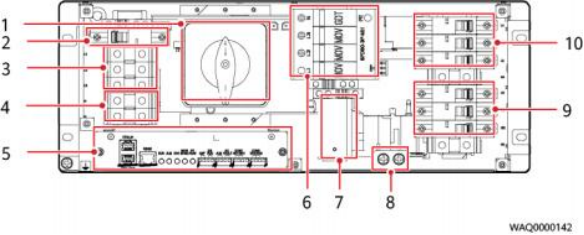

图 3-30 ATS-100A1 内部结构

（ 1 ）转换开关（2）10A交流输出（3）三相交流输出端子

（4）N端子（5）ATS主控盒（6）防雷器

（ 7 ）维护插座安装空间（8）接地排（9）油机1输入空开

（10）市电/油机2输入空开

功能

ATS-100A1是一款交流自动切换系统，支持油机1+市电或油机1+油机2两路双火线或单相电源输入，可对2路电源进行检测，并由控制器实现两路电源之间的切换控制，通过旁路开关可手动BYPASS到油机1。

表 3-41 ATS-100A1 功能列表

功能项	功能说明
输入电源额定值	200V～240V/346V～415V；三相；50Hz/60Hz；最大75A。
输出电源额定值	200V～240V/346V～415V；三相；50Hz/60Hz；最大75A。
交流配电功能	可为后级负载提供1路三相交流配电，1路10A交流输出，1路预留的维护插座输出。
电源切换功能	集成BYPASS功能，能手动BYPASS至油机1。
监测功能	实时监测三相输出的电压、电流、频率、功率因数等参数。
保护功能	市电、油机过欠压保护。
告警功能	市电、油机缺相告警。
交流防雷	标称放电电流In（8/20µs）=30kA，最大放电电流Imax （8/20µs）=60kA。
接口防雷	告警接口防雷等级为5kA ，8/20µs；柜内CAN接口250A， 8/20µs。
防护等级	IP20
