配电单元 DCDU-80A1

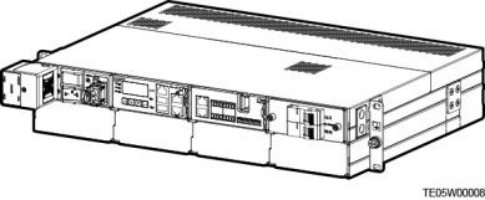

图2-1 外观

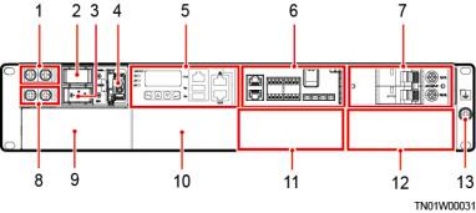

图2-2 内部结构（01073266-001）
（1）-48V 直流输出 1 接线 （2）-48V 直流输出 1 空 （3）电池空开 端子 开
（4）-48V 直流输出2 接线 （5）监控单元 SMU02C （6）用户接口模块 UIM05D 端子
（7）交流输入空开及端子 （8）电池接线端子 （9）M48300N1 模块安装槽 位
（10）PSU 安装槽位 （11）PSU/SSU 安装槽 （12）SSU 安装槽位 位
（13）接地螺丝
C口说明
交流防雷器安装在用户接口模块 UIM05D 内部。
表2-1 DCDU-80A1 规格参数
项目 | 说明 |
尺寸（高×宽×深） | 87.9mm×442mm×330mm |
重量 | ≤10kg（不含模块） |
进出线方式 | 左右进出线，前进线，前出线 |
维护方式 | 前操作前维护 |
安装方式 | 19 英寸机架安装 |
直流配电 | l 直流输出：1 路 40A/1P 空开，OT 端子 接线；1 路 30A 熔丝，快插端子接线 l 电池分路：1 路 100A/1P 空开，OT 端子 接线 |
监控 | SMU02C |
用户接口模块 | UIM05D |
交流输入 | 1×32A/2P 空开，支持 220Vac 单相或 110Vac 双火线交流输入 |
M48300N1 模块 | 最大可配置 1 个 |
整流模块 | 最大可配置 2 个 R4850G2 或 2 个 R4850N6 |
太阳能模块 | 最大可配置 2 个 |
