华为ETP48200-C5B6 嵌入式电源系统配置
ETP48200-C5B6 系统配置见表 2-1。
表2-1 ETP48200-C5B6 系统配置
项目 | 系统配置 |
插框 | l 3U 配电空间 l 1U 监控单元 l 1U 整流模块安装空间 |
配电单元 | l 交流配电：交流输入空开 l 直流配电：重要负载支路（BLVD），次要负载支路 （LLVD），电池支路 |
监控单元 | SMU06C1 |
整流模块 | 最大可配置 4 个 R4850N2 或 R4850G2 整流模块 |
防雷器 | 交流防雷：标称雷击放电电流 20kA，最大雷击放电电流 40kA， 8/20µs 直流防雷：差模 10kA，共模 20kA，8/20µs |
3 部件介绍
3.1 内部结构
ETP48200-C5B6 的内部结构如图 3-1所示。

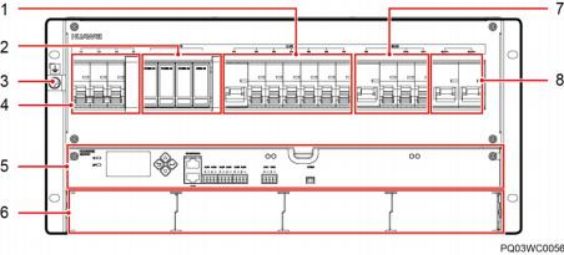

图3-1 ETP48200-C5B6 内部结构图
（1）LLVD 空开 （2）交流防雷器 （3）接地螺丝
（4）交流输入空开和端子 （5）SMU06C1 （6）整流模块安装空间
（7）BLVD 空开 （8）电池空开
插框出厂时，RTN+母排已默认与插框 PE 短接。
3.2 配电单元
ETP48200-C5B6 交直流配电单元如图 3-2所示，配电规格如表 3-1所示。

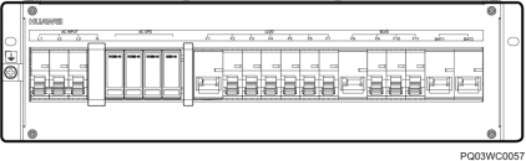

图3-2 ETP48200-C5B6 交直流配电单元
表3-1 配电规格
项目 | 配电规格 |
输入制式 | 220/380V AC 三相四线兼容 220V AC 单相 |
交流配电 | 1 路 63A/3P 空开 |
直流配电 | l BLVD 空开：1 路 80A/1P，2 路 32A/1P，1 路 10A/1P l LLVD 空开：1 路 80A/1P，6 路 32A/1P |
电池支路 | 2 路 125A/1P 空开 |
