详细说明

华为IBOX（CIM01C1）电源

暂无价格
  • 产品说明

 华为IBOX（CIM01C1）电源

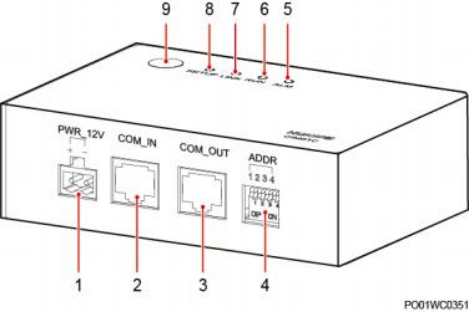

图3-84  IBOX 外观



（1）电源接口          （2）通信输入接口         （3）通信输出接口

（4）拨码开关          （5）告警指示灯           （6）运行指示灯

（7）连接指示灯        （8）设置指示灯           （9）组网开关





电源接口



表3-80 PWR_12V 接口定义



引脚

定义

说明

1

12V_IN

12V 独立供电端口

2

GND



通信接口



图3-85  COM 接口引脚图







表3-81  COM_IN 和 COM_OUT 接口引脚定义



引脚

信号

说明

1

RS485B_TX+

RS485 级联通讯口，RJ45 接 口

2

RS485B_TX -

3

12V_IN

4

RS485B_RX+

5

RS485B_RX -

6

空

7

空

8

GND

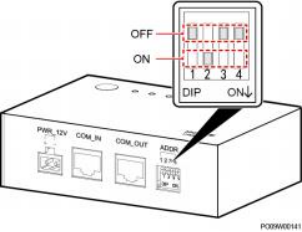

拨码开关



表3-82  拨码定义



序号

定义

说明

1

ADDR1

RS485 通讯地址设置

2

ADDR2

3

ADDR3

4

ADDR4



表3-83  拨码原则



IBOX

拨码开关

对应 IBOX 地址

IBOX 1



61

IBOX 2



62
