华为油机电池充电器（BCU-1203A）
外观

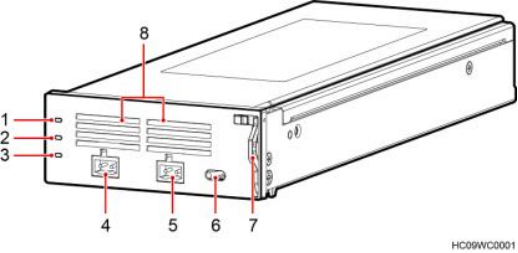

图3-75 BCU-1203A 外观
（1）电源指示 （2）CAN 总线通讯异常及输 （3）故障指 （4）油机电池供电直 灯 出限流指示灯 示灯 流输出端
（5）辅助直流 （6）电源开关 （7）把手 （8）进风口 输出端
功能
表3-67 BCU-1203A 功能列表
功能项 | 功能说明 |
直流转换 | 将 -48V 直流电转换成 12V 直流电，可用于给油机电池充电。 |
功能项 | 功能说明 |
输入保护 | l 输入欠压保护。 l 输入防反保护。 |
输出保护 | l 输出限流保护。 l 输出短路保护。 l 输出防反保护。 |
告警保护 | LED 故障显示告警。 |
技术指标
表3-68 BCU-1203A 技术指标
项目 | 技术指标 |
尺寸（高×宽×深） | 41.6mm×105mm×263mm |
重量 | ≤2kg |
输入工作电压 | -40V DC～ -60V DC |
输出电压 | 额定值 13.5V DC |
输出路数 | 2 路（BAT_OUT_A 最大输出3A，可接油机电池； AUX_OUT_C 最大输出 1A） |
输出总功率 | 40.5W |
指示灯定义
表3-69 指示灯定义
指示灯 | 颜色 | 正常状态 | 异常状态 | 异常原因 |
电源指示灯 | 绿 | 亮 | 灭 | 充电器正常工作时，绿灯常亮。 |
Can 总线通讯 异常及输出限 流指示灯 | 黄 | 灭 | 亮 闪烁 | 黄灯亮指输出限流。 黄灯闪烁指 Can 总线通讯异常。 |
故障指示灯 | 红 | 灭 | 亮 | 以下任何一种情况故障指示灯点 亮：输入过压、输入欠压、输出 短路、输出反接、过温保护等其 他内部引起的输出异常。 |
