华为ETP24160A3电源模块
华为ETP24160A3电源模块 外观

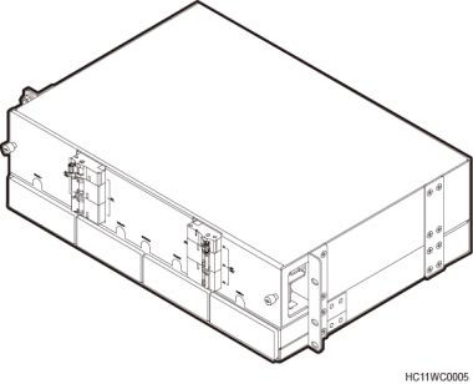

图3-68 ETP24160A3 的外观

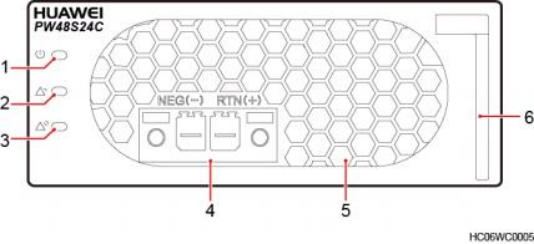

图3-69 二次电源模块的外观
（1）运行指示灯 （2）告警指示灯 （3）故障指示灯 （4）-48V 直流输入 （5）进风口 （6）把手

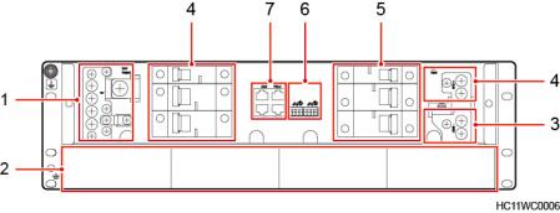

内部介绍
（1）负载接线端子 （2）二次电源模块插槽 （3）NEG- （4）RTN+ （5）负载空开 （6）干接点 （7）通信端口
功能 ETP24160A3 的主要功能如下： l 输入的-48V 直流电转换成为稳定的+24V 直流电。 l 可提供 2 路干接点告警。 l 通过 CAN 协议可将系统运行信息上传主控单元，如系统电压、电流、模块故障告 警等，也可通过主控单元设置输出电压范围。 l 具有电子标签功能。 l 二次电源模块支持热插拔，具有输入防反接、输入欠压、输出过压、输出短路、 输出限流、过温保护功能。
技术指标
表3-61 ETP24160A3 技术指标
|
