华为交流配电单元（ACDU-63A1/ACDU-63A2）
外观

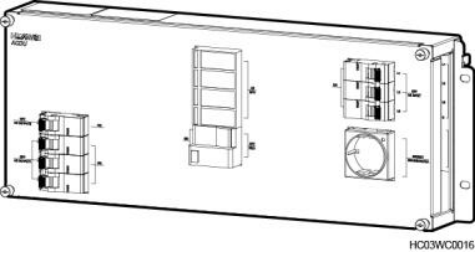

图3-57 ACDU 的外观
内部介绍

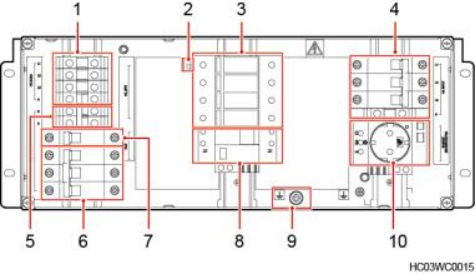

图3-58 ACDU 的内部介绍
（1）三相交流输出端子 （2）交流防雷器信号端子 （3）交流防雷器
（4）三相交流输入空开和端子 （5）交流输出 N 线端子 （6）三相交流输出空开
（7）单相交流输出空开 （8）漏电保护空开 （9）接地螺钉
（10）维护插座
功能
ACDU 是交流配电单元，支持 1 路三相交流电源输入，多路交流电源输出。
表3-53 ACDU 功能列表
功能项 | 功能说明 |
输入电源额定值 | 200V～240V/346V～415V；50Hz/60Hz；三相，最大 54A；单 相，最大 72A。 |
输出电源额定值 | 200V～240V/346V～415V；50Hz/60Hz；三相，最大 54A；单 相，最大 72A。 |
输入 | 提供 1 路（63A/3P 的交流开关）三相 380V 交流电源输入接 口。 |
输出 | 提供 1 路 10A 欧式维护插座，带漏电开关。（选配） |
提供 1 路（63A/3P 的交流开关）三相 380V 交流电源输出。 |
提供 1 路（UT16×4）三相 380V 交流电源输出至 DCDU。 |
提供 1 路（16A/1P 的交流开关）单相 220V 交流电源输出。 |
交流防雷 | ACDU-63A1：标称放电电流 In（8/20µs）=20kA，最大放电电 |
功能项 | 功能说明 |
| 流 Imax（8/20µs）=40kA。可通过干接点上报交流防雷告警。 ACDU-63A2：标称放电电流 In（8/20µs）=30kA，最大放电电 流 Imax（8/20µs）=60kA。可通过干接点上报交流防雷告警。 |
技术指标
表3-54 ACDU 技术指标
项目 | 技术指标 |
尺寸（高×宽×深） | ACDU-63A1：177.8mm×482.6mm×82mm（包含挂耳） ACDU-63A2：177.8mm×482.6mm×150.6mm（包含挂耳） |
重量 | ACDU-63A1：5kg ACDU-63A2：6kg |
