华为ETP48150-A3 配电单元

暂无价格
  • 产品说明

系统配置

ETP48150-A3 系统配置见表 2-1。



表2-1 ETP48150-A3 系统配置



项目

ETP48150-A3

配电单元

交流输入制式

220V AC 单相（默认制式） 110V AC 双火线

220/380V AC 三相四线

直流配电

电池空开

100A/1P×1 路

负载空开

40A/1P×4 路，20A/1P× 2 路，12A/1P×2 路

监控模块

支持以下监控模块：

l SMU01A（1 个）

l SMU01B（1 个）

l SMU01C（1 个）

整流模块

支持以下整流模块：

l R4830G1（2-5 个）

l R4830N2（2-5 个）

l R4815G1（2-5 个）

l R4815N1（2-5 个） 说明

l 支持 R4830G1 和 R4830N2 混插。

l 支持 R4815G1 和 R4815N1 混插。

外观介绍

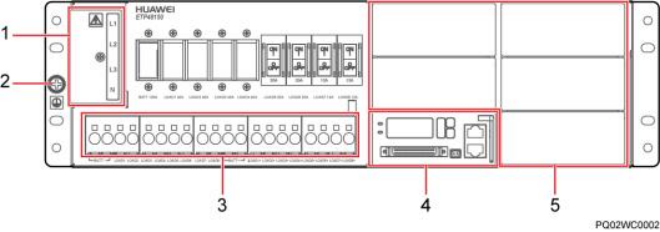

图3-1  外观



（1）交流输入端子（盖板后）    （2）接地螺丝           （3）直流输出接口

（4）监控模块安装空间          （5）整流模块安装空间







监控模块和整流模块不可以互换槽位，否则可能损坏监控模块和整流模块。

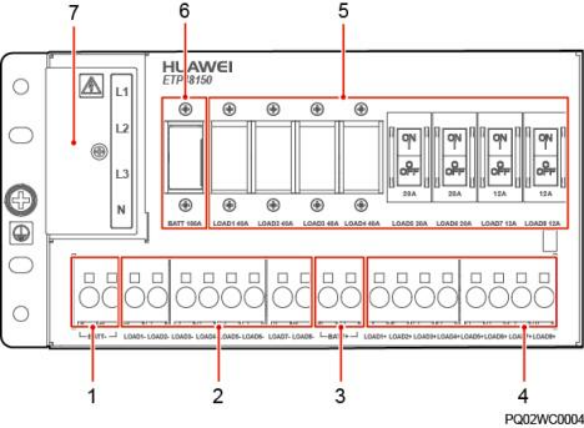

图3-2  配电单元



（1）BATT-接口             （2）LOAD（1～8）-接口    （3）BATT+接口

（4）LOAD（1～8）+接口    （5）LOAD（1～8）开关     （6）BATT 开关

（7）交流输入端子
