效率 | 峰值效率≥96% ≥95%（230V AC ，30%~100%负载） |
高×宽×深 | 40.6mm×51.5mm×208mm |
重量 | ≤1.5kg |
冷却方式 | 内置风扇（具有温控调速功能） |
产品概述

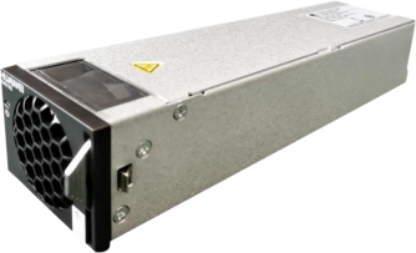

R4815G2是一款高效率、高功率密度的数字化整 流模块，支持交流/直流宽范围输入，53.5V DC默 认输出。具有输入软启动功能、完善的保护功能、
低噪音、可并联使用等优点。通过电源监控实现整 流模块状态、负载的实时监测和输出电压调节功能。
关键特征
• 宽输入电压范围
• 宽工作温度范围
• 功率密度37.7W/inch3
• 低总谐波失真（THD)
• 全数字化控制
• 支持热插拔功能
• 支持智能电表
• 支持CAN总线通信功能
• 支持调压、限流、均流功能
支持320V AC离线功能
• 满足RoHS要求
使用环境
项目 | 指标 |
工作温度 | -40℃~+75℃ |
存储温度 | -40℃~+75℃ |
相对湿度 | 5％~95％（无冷凝） |
海拔高度 | ≤5000m |
注 : 2000m~5000m，海拔每升高200m，温度降低1℃。
电气特性
项目 | 指标 |
工作电压范围 | 85V AC~300V AC； 85V DC~420V DC |
交流输入特性 |
输入频率 | 45Hz~66Hz； 额定值为50Hz/60Hz |
额定输入电流 | ≤5.3A |
功率因数 | ≥0.98（50%~100%负载） |
THD | ≤5％（50%~100%负载） |
输出特性 |
输出电压 | 42V DC~58V DC； 额定值为53.5V DC |
线性降功率 | 1000W（176VAC~300V AC） 1000W~420W（176V AC~85V AC）； 1000W（200V DC~420V DC） 1000W~420W（200V DC~85V DC） |
稳压精度 | ≤±0.6％Vo |
纹波和噪声 | ≤200mVp-p （带宽≤20MHz） |
动态响应 | • 25%~50% 、50%~75%跳变： −超调： ≤±5% −恢复时间： ≤200µs (±0.6%Vo） • 10%~90%跳变： −恢复时间1：≤50µs (±5%Vo） −恢复时间2：≤1ms (±1%Vo） |
待机功耗 | ≤5W |
开机启动时间 | 3s~10s |
输出保持时间 | >10ms |
电话衡重杂音电 压 | ≤2mV |
宽频杂音电压 | ≤50mV（3.4kHz~150kHz） ≤20mV（0.15MHz~30MHz） |
