TP482000B-N20B1 组合柜的配置如图 4-1和表 4-1所示，负载支路可根据需求进行柔 性配置。

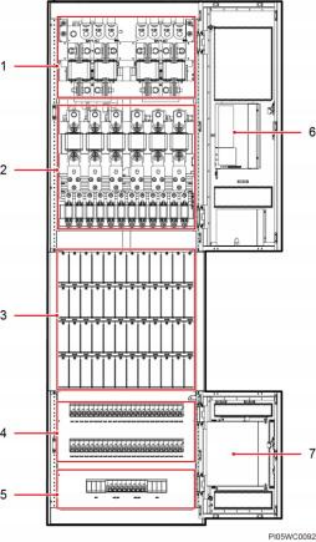

图4-1 TP482000B-N20B1 的配置
表4-1 TP482000B-N20B1 的配置
序号 | 名称 | 规格 | 备注 |
1 | 电池熔丝 | 单层：（NT4×2）×2 路 | 典型配置 |
2 | 负载熔丝 | l 单层：NT3×6 路 l 单层：NT00×12 路 |
3 | 整流模块安装空间 | 50A 模块×48PCS |
4 | 整流模块空开 | 双层：32A/1P×48 路 |
5 | 交流防雷器及防雷器 空开 | l 防雷器：20kA/40kA×2 路 l 防雷空开：32A/4P×2 路 |
6 | 监控单元 SMU05A | 1 个 |
7 | 配电检测单元 | 1 个 |
