华为TP48600T-N20A5 室内通信电源系统

TP48600T-N20A5 是室内通信电源系统，将交流电转换为稳定的直流电，主要为 -48V 系列的通信设备供电。TP48600T-N20A5 最大输出电流是 600A，机柜外观如图 2-1所示。

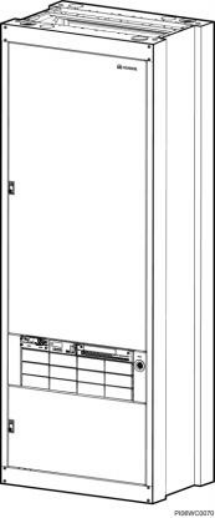

图2-1 TP48600T-N20A5 的机柜外观

内部结构

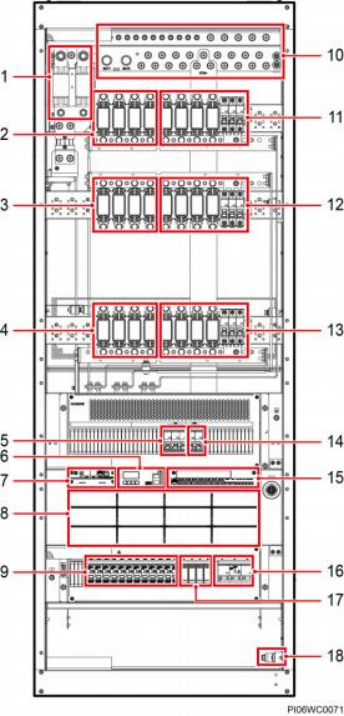

图3-1 内部结构

（1）电池熔丝（2）用户 3 的重要负载支路（BLVD）熔丝

（3）用户 2 的 BLVD 熔丝

（4）用户 1 的 BLVD 熔丝	（5）用户 4 的 LLVD 空开（6）SMU02B
（7）通信扩展模块安装空间	（8）整流模块安装空间（9）整流模块空开

（10）RTN+母排（11）用户 3 的次要负载支路（12）用户 2 的 LLVD

（LLVD）熔丝和空开熔丝和空开

（13）用户 1 的 LLVD （14）用户 4 的 BLVD 空开（15）UIM02C 熔丝和空开

（16）交流输入空开和（17）交流防雷器（18）机柜接地排端子
