华为TP48600B-N20B1 室内通信电源系统

TP48600B-N20B1 是室内通信电源系统，将交流电转换为稳定的直流电，为 -48V 系列的通信设备进行供电，最大输出电流是 600A 。TP48600B-N20B1 的机柜外观如图 2-1 所示。

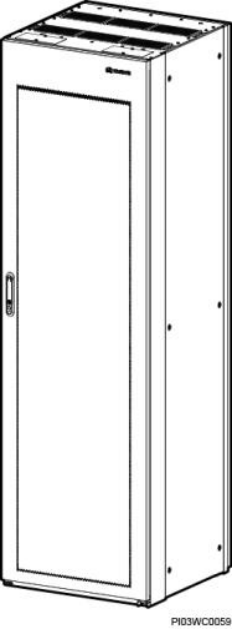

图2-1 机柜外观

华为TP48600B-N20B1 室内通信电源系统内部结构

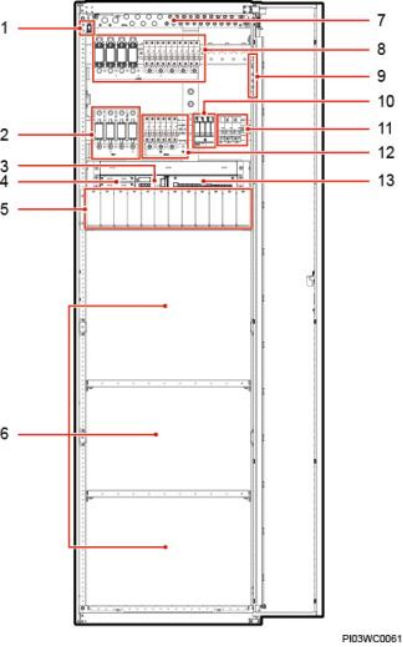

图3-1 机柜内部结构

（1）电池强制上电开关（2）电池熔丝（3）监控单元

（4）通信扩展模块安装（5）整流模块安装空间（6）电池安装空间空间

（7）RTN+母排（8）次要负载空开和熔丝（9）接地排

（LLVD）

（10）交流防雷器（11）交流输入空开及端子（12）重要负载空开（BLVD）

（13）用户接口模块
