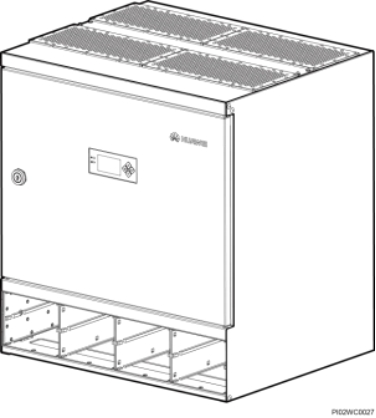

图2-1 机柜外观图
2.2 型号说明
TP48300B-N04C1 的型号说明如图 2-2所示，TP48300B-L04C1 的型号说明如图 2-3所 示。

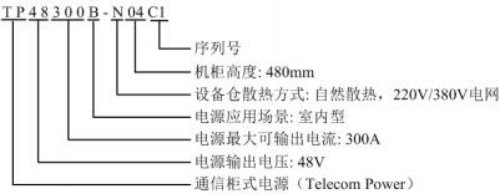

图2-2 TP48300B-N04C1 型号说明

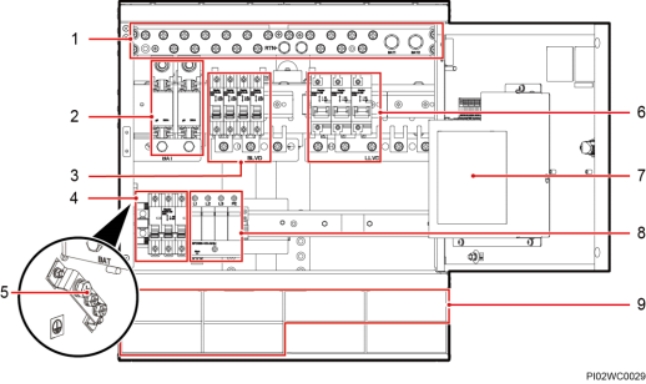

图3-1 TP48300B-N04C1 内部结构
（1）RTN+母排 （2）电池熔丝 （3）BLVD 空开
（4）交流输入空开及端子 （5）接地排 （6）LLVD 空开
（7）监控单元 （8）交流防雷器（SPD） （9）整流模块安装空间
TP48300B-N04C1 的型号说明如图 2-2所示，TP48300B-L04C1 的型号说明如图 2-3所 示。图2-2 TP48300B-N04C1 型号说明
（7）监控单元 （8）交流防雷器（SPD） （9）整流模块安装空间
