华为MTS9600B 通信电源 (MTS9606B, 36kW) V100R002C20

3.1 机柜外观

图 3-1 外观

表 3-1 机柜指标

3.2 内部结构

3.2.1 MTS9606B-N20C1（01075337-002）

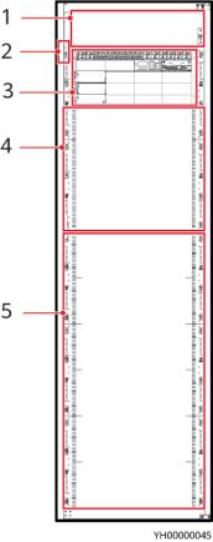

图 3-2 内部结构

（ 1 ）走线空间                          （2）接地排                             （3）ETP48600-C5A3 （01075357-003）

（4）用户设备安装空间             （5）电池安装空间

3.2.2 MTS9606B-N20C2（01075337-003）

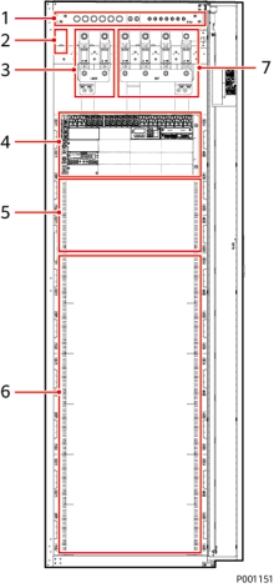

图 3-3 内部结构

（ 1 ）RTN+母排                        （2）接地排                              （3）直流负载熔丝

（4）ETP48600-C5A3                       （5）用户设备安装空间             （6）电池安装空间 （01075357-007）

（ 7 ）电池熔丝

3.2.3 MTS9606B-L20C1（01075338）

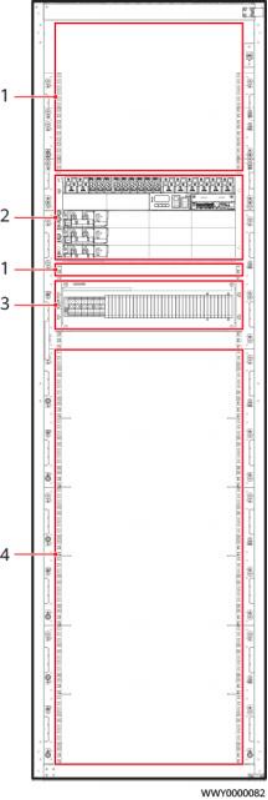

图 3-4 内部结构

（ 1 ）用户设备安装空间            （2）ETP48600-C5A3                       （3）ACDB380-125-3B （01075357-004）

（4）电池安装空间

3.2.4 MTS9604B-N18B1（01075546）

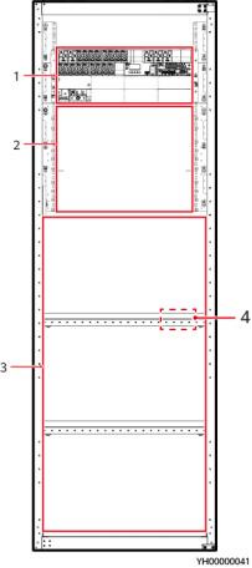

图 3-5 内部结构

（ 1 ）ETP48400-C4A3                       （2）用户设备安装空间             （3）电池安装空间 （01075323-006）

（4）电池温度传感器

3.2.5 MTS9600B-N20C1（21013192）

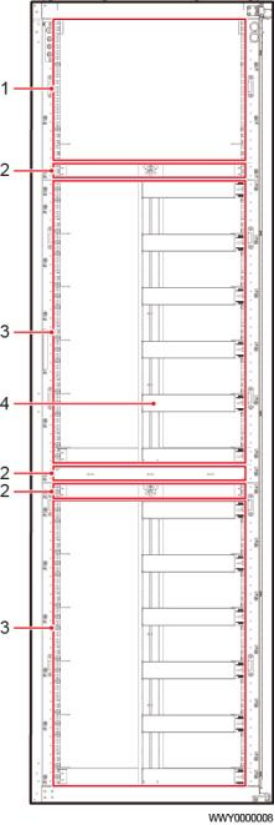

图 3-6 内部结构

（ 1 ）预留用户空间                   （2）DCDU/DCDB安装位置       （3）用户设备安装空间

（4）风道组件

3.2.6 MTS9600B-D20C1（01075339）

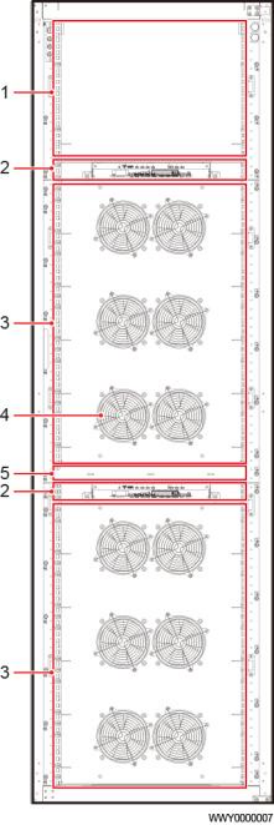

图 3-7 内部结构

（ 1 ）预留用户空间                   （2）TCUC/TCUE控制盒/                （3）用户设备安装空间 DCDU/DCDB安装位置

（4）风扇组件                          （5）DCDU/DCDB安装位置

3.2.7 ESC200-N3（01073899）

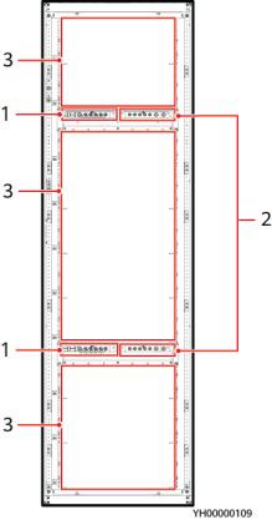

图 3-8 内部结构

（ 1 ）RTN+铜排                        （2）-48V铜排                          （3）电池安装空间
