华为ETP23006-C3A1 嵌入式电源

2.2 外观介绍

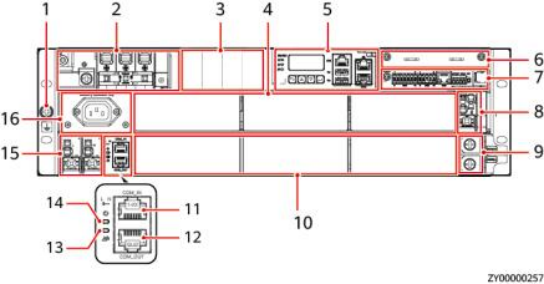

图 2-1 内部结构（正面）

（ 1 ）接地螺丝                          （2）交流输入模块                    （3）直流输出空开安装空间

（4）整流模块 /S4875G1/             （5）监控模块SMU02C                   （6）通信扩展模块/油机扩展模 M48500N1/M48500N2/                                                                                            块安装空间

iDCDU100D1

（ 7 ）用户接口模块UIM05B1        （8）直流输出空开                   （9）电池输入螺丝

（10）逆变模块/S4875G1/            （ 11 ）COM_IN接口（预留）     （ 12）COM_OUT接口（预留） M48500N1/M48500N2/

iDCDU100D1

（ 13）故障指示灯                      （ 14）电源指示灯                      （ 15）交流输出空开

（ 16）维护插座（220V AC交流 输出）

●  电源插框的COM_IN和COM_OUT为预留接口。

●  电源插框ETP23006-C3A1仅支持连接华为锂电。

●  图2-1中4为整流槽位，10为逆变槽位。当太阳能模块S4875G1安装在整流槽位时， 最大输出功率为4kW；当太阳能模块S4875G1安装到逆变槽位时，其最大输出功率 为3kW。

图 2-2 内部结构（背面）

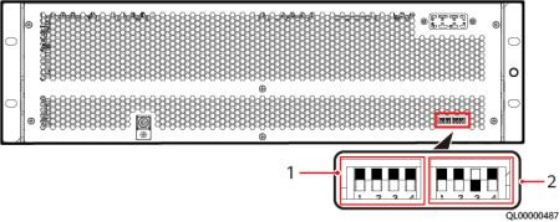

（ 1 ）第一组拨码开关                                          （2）第二组拨码开关
