华为GEPS4845 电源系统

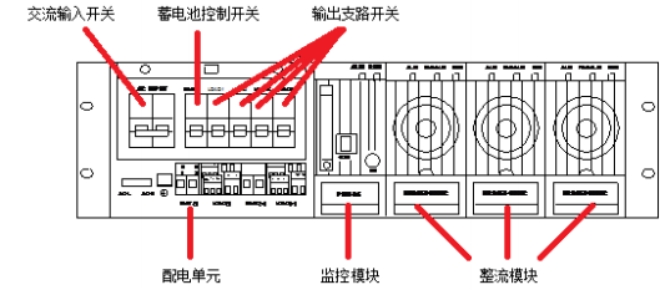

图 6-28 GEPS4845 电源系统外观图（前面板）
GEPS4845电源系统的面板说明如表6-30所示。 表 6-30 GEPS4845 电源系统的面板说明

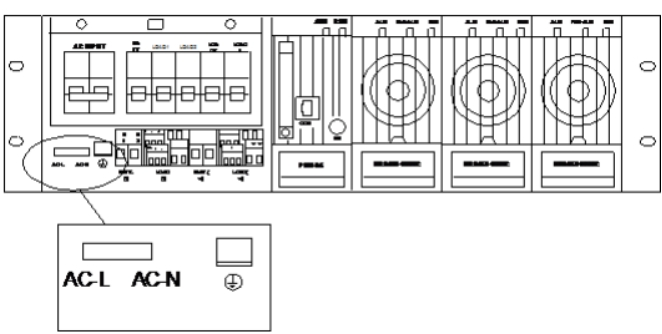

输入端子 GEPS4845电源系统的输入端子如图6-29所示。

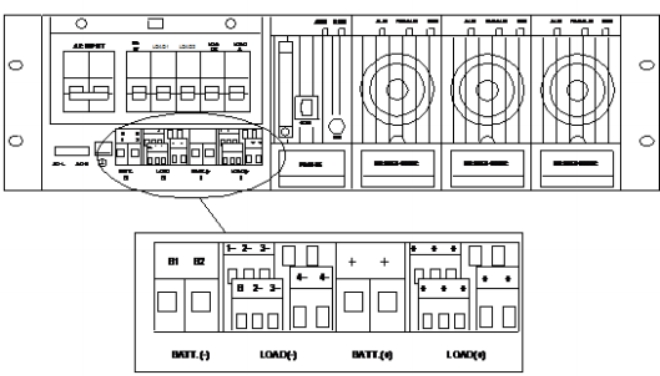

GEPS4845电源系统支持1路220V/110V AC电源输入，具体连接如下： ● AC-L连接交流电源的L线。 ● AC-N连接交流电源的N线。 ● PGND连接地线。 GEPS4845电源系统的输出端子如图6-30所示。 图 6-30 GEPS4845 电源系统的输出端子

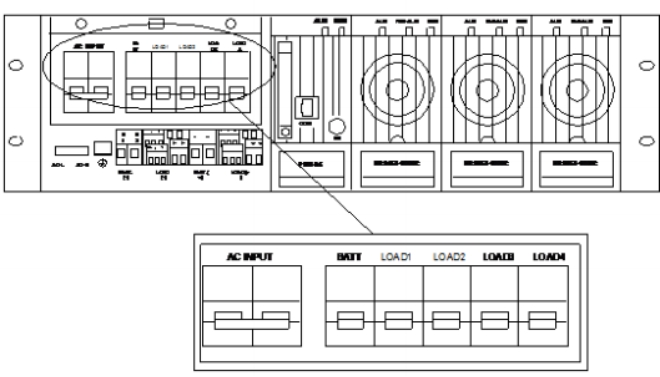

GEPS4845电源系统的输出支路开关如图6-31所示。 图 6-31 GEPS4845 电源系统的输出支路开关
GEPS4845电源系统支持4组共8路-48V DC输出。 输出支路开关和负载支路的对应关系如表6-31所示。 表 6-31 输出支路开关和负载支路的对应关系
|
