6.2 C3 型直流配电框

介绍C3型直流配电框的外观、功能、供电原理及参数。 外观

C3型直流配电框外观如图6-8和图6-9所示。

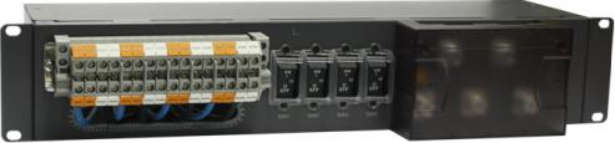

图 6-8 C3 型直流配电框外观图(带盖板)

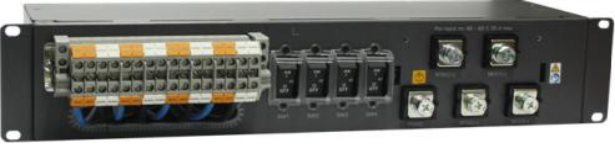

图 6-9 C3 型直流配电框外观图(不带盖板)









功能

C3型直流配电框配电功能如下:

●    具备短路/过载保护功能

●    不具备过压保护、防雷、滤波等功能

供电原理

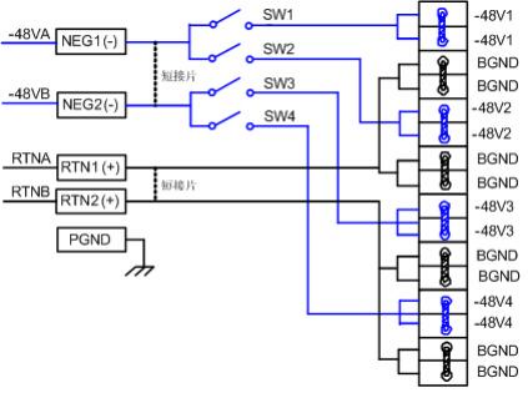

C3型直流配电框配电原理如图6-10所示。


图 6-10 C3 型直流配电框供电原理









输入端子

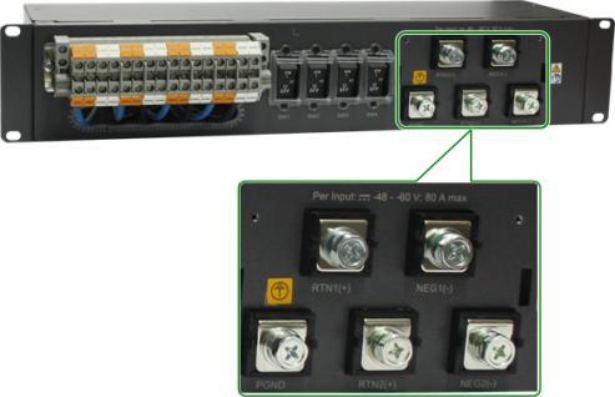

C3型直流配电框的输入端子如图6-11所示。

图 6-11 C3 型直流配电框的输入端子









C3型直流配电框支持2路-48V/-60V  DC电源输入,输入端子的连接如下:


●     RTN1( + )连接第 1路直流电源的RTN。

●     NEG1(-)连接第1路直流电源的NEG。

●     PGND连接地线。

●     RTN2( + )连接第2路直流电源的RTN。

●     NEG2(-)连接第2路直流电源的NEG。

C口 说明

默认支持2路输入不同源,需要支持2路同源输入的情况下,按照图6-10所示,使用两个短接片 短接两路输入端子。

输出端子

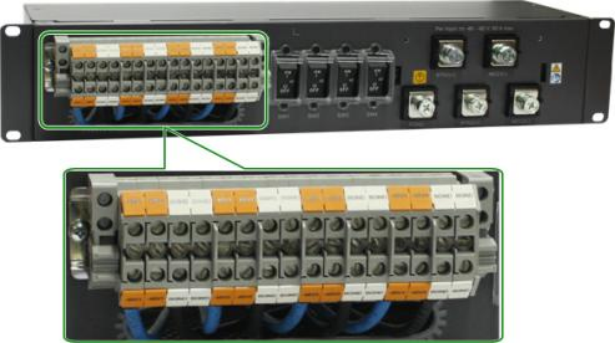

C3型直流配电框的输出端子如图6-12所示。

图 6-12 C3 型直流配电框输出端子图









-48V/-60V 输出控制开关

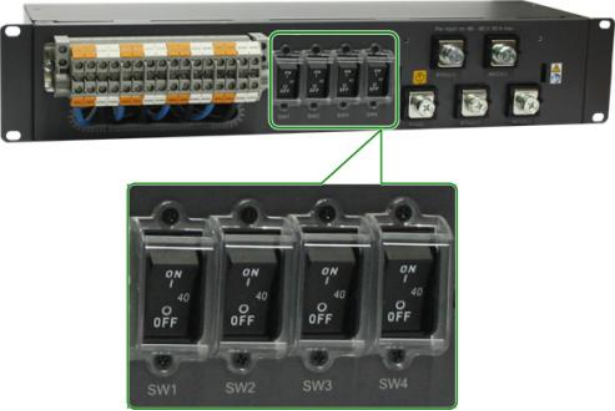

C3型直流配电框-48V/-60V输出控制开关如图6-13所示。


图 6-13 C3 型直流配电框-48V/-60V 输出控制开关示意图







输出端子和控制开关及业务框的对应关系如表6-10所示。

表 6-10 C3 型直流配电框输出端子和控制开关及业务框的对应关系表



端子丝印

对应控制开 关

负载

48V1,48V1

SW1

第1框业务框(自下而上)

BGND ,BGND

48V2,48V2

SW2

第2框业务框(自下而上)

BGND ,BGND

48V3,48V3

SW3

第1框业务框(自下而上)

BGND ,BGND

48V4,48V4

SW4

第2框业务框(自下而上)

BGND ,BGND
