2.1 配电单元 DCDU-80A1
图2-1 外观
图2-2 内部结构（01073266-001）
（1）-48V 直流输出 1 接线 （2）-48V 直流输出 1 空 （3）电池空开 端子 开
（4）-48V 直流输出2 接线 （5）监控单元 SMU02C （6）用户接口模块 UIM05D 端子
（7）交流输入空开及端子 （8）电池接线端子 （9）M48300N1 模块安装槽 位
（10）PSU 安装槽位 （11）PSU/SSU 安装槽 （12）SSU 安装槽位 位
（13）接地螺丝
C口说明
交流防雷器安装在用户接口模块 UIM05D 内部。
表2-1 DCDU-80A1 规格参数
项目 | 说明 |
尺寸（高×宽×深） | 87.9mm×442mm×330mm |
重量 | ≤10kg（不含模块） |
进出线方式 | 左右进出线，前进线，前出线 |
维护方式 | 前操作前维护 |
安装方式 | 19 英寸机架安装 |
直流配电 | l 直流输出：1 路 40A/1P 空开，OT 端子 接线；1 路 30A 熔丝，快插端子接线 l 电池分路：1 路 100A/1P 空开，OT 端子 接线 |
监控 | SMU02C |
用户接口模块 | UIM05D |
交流输入 | 1×32A/2P 空开，支持 220Vac 单相或 110Vac 双火线交流输入 |
M48300N1 模块 | 最大可配置 1 个 |
整流模块 | 最大可配置 2 个 R4850G2 或 2 个 R4850N6 |
太阳能模块 | 最大可配置 2 个 |
2.1.1 监控模块 SMU02C

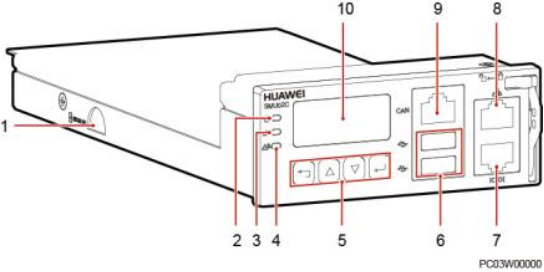

图2-3 SMU02C 外观
（1）SD 卡槽 （2）运行指示 （3）次要告警指示灯 灯
（4）重要告警指示灯 （5）按键 （6）USB 接口（该端口支持安全保护机 制）
（7）通信口 （8）通信口 FE （9）通信口 CAN RS485/RS232
（10）液晶显示屏
指示灯
表2-2 指示灯说明
名称 | 颜色 | 状态 | 说明 |
运行指示灯 | 绿色 | 常灭 | 监控模块故障或无直流输入 |
慢闪（0.5Hz） | 监控模块正常工作，与上位机通信正常 |
快闪（4Hz） | 监控模块正常工作，与上位机通信不正 常 |
次要告警指示灯 | 黄色 | 常灭 | 无次要告警和提示告警 |
常亮 | 有次要告警或提示告警 |
重要告警指示灯 | 红色 | 常灭 | 无紧急告警和重要告警 |
常亮 | 有紧急告警或重要告警 |
按键
表2-3 按键说明
按键标识 | 按键名称 | 说明 |
| “上” | 按“ ”或“ ”可以翻阅菜单或选择参数。 |
| “下” |
| “返回” | 按“”可退回上一级菜单并且不保存所设置菜单值。 |
| “确认” | l 在待机屏时，按“”可进入主菜单。 l 在主菜单中按“”可进入下一级子菜单。 l 在子菜单设置时按“”可以保存菜单选项值。 |
说明： l 30 秒内无按键操作 LCD 背光灯关闭。 l 1 分钟内无按键操作需重新登录。 l 设置参数时长按或，参数值将快速增加或减小。 l 同时按下 和 并持续 10s，可重启 SMU。 l 同时按下 和口（或 ）并持续 2s，可提高（或降低）LCD 对比度。 |
