华为PDU8000-(0125, 0250, 0400, 0630, 0800) DCV8- BXA001 电池保护开关盒

 外观

BCB-BOX（ Battery Circuit Breaker Box）是指用于接通和断开蓄电池与UPS系统连接 并保护电池的电气设备，包括五种型号：

●     PDU8000-0125DCV8-BXA001

●     PDU8000-0250DCV8-BXA001

●     PDU8000-0400DCV8-BXA001

●     PDU8000-0630DCV8-BXA001

●     PDU8000-0800DCV8-BXA001

BCB-BOX五种型号整体一致，以PDU8000-0250DCV8-BXA001为例进行说明。

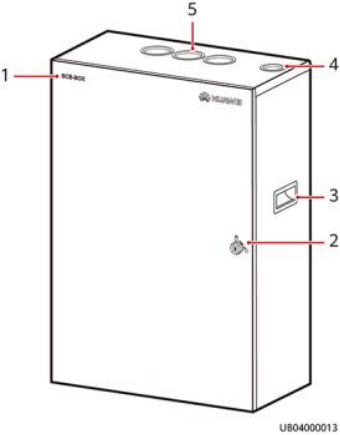

图 2-1 BCB-BOX 外观

（ 1 ）产品丝印                        （2）门锁                              （3）搬运抠手

（4）信号线缆出线孔             （5）功率线缆出线孔

C口 说明

在BCB-BOX底部，对应有功率线缆和信号线缆的走线孔。

2.2 产品结构

2.2.1 内部结构

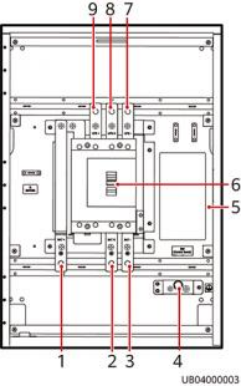

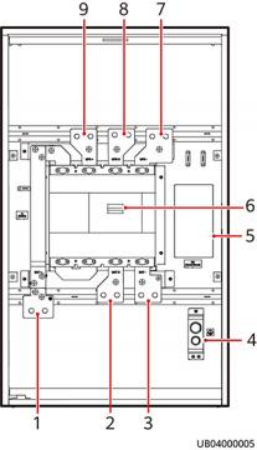

图 2-2 PDU8000-0125DCV8-BXA001 内部结构

（ 1 ）电池侧正极                    （2）电池侧N极                     （3）电池侧负极

（4）接地端                          （5）BIB控制板                     （6）断路器

（ 7 ）UPS侧负极                    （8）UPS侧N极                     （9）UPS侧正极

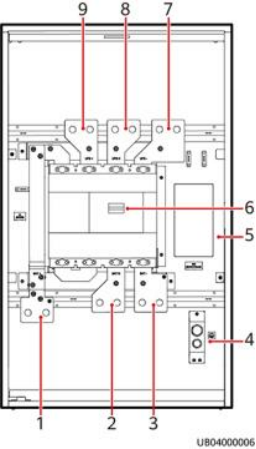

图 2-3 PDU8000-0250DCV8-BXA001 内部结构

（ 1 ）电池侧正极                    （2）电池侧N极                     （3）电池侧负极

（4）接地端                          （5）BIB控制板                     （6）断路器

（ 7 ）UPS侧负极                    （8）UPS侧N极                     （9）UPS侧正极

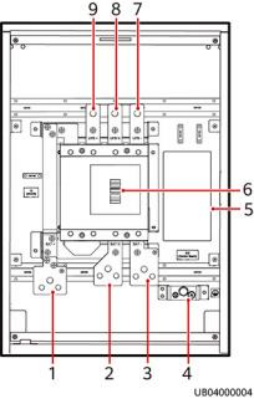

图 2-4 PDU8000-0400DCV8-BXA001 内部结构

（ 1 ）电池侧正极                    （2）电池侧N极                     （3）电池侧负极

（4）接地端                          （5）BIB控制板                     （6）断路器

（ 7 ）UPS侧负极                    （8）UPS侧N极                     （9）UPS侧正极

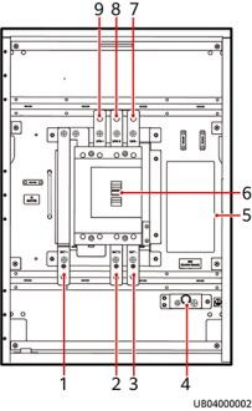

图 2-5 PDU8000-0630DCV8-BXA001 内部结构

（ 1 ）电池侧正极                    （2）电池侧N极                     （3）电池侧负极

（4）接地端                          （5）BIB控制板                     （6）断路器

（ 7 ）UPS侧负极                    （8）UPS侧N极                     （9）UPS侧正极

图 2-6 PDU8000-0800DCV8-BXA001 内部结构

（ 1 ）电池侧正极                    （2）电池侧N极                     （3）电池侧负极

（4）接地端                          （5）BIB控制板                     （6）断路器

（ 7 ）UPS侧负极                    （8）UPS侧N极                     （9）UPS侧正极

2.2.2 BIB 板介绍

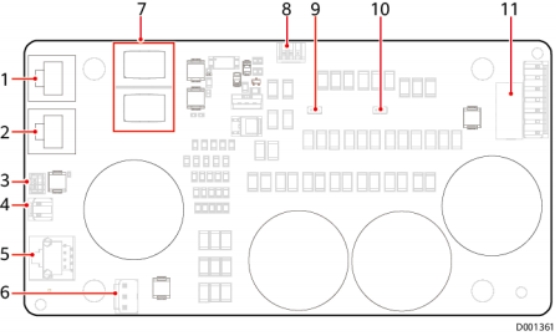

图 2-7 新 BIB 板外观介绍

（ 1 ）与UPS通信接口                 （2）级联接口                           （3）开关状态监测接口

（4）预留                                 （5）预留                                 （6）开关脱扣控制信号接口

（ 7 ）拨码开关                          （8）预留                                 （9）跳线针脚1

（ 10）跳线针脚2                                  （ 11 ）电池供电接口

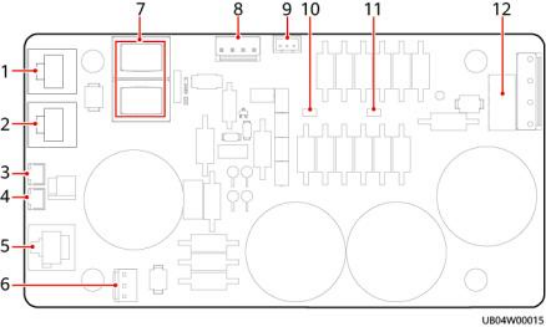

图 2-8 旧 BIB 板（一）介绍

（ 1 ）与UPS通信接口                 （2）级联接口                           （3）开关状态监测接口

（4）预留                                 （5）预留                                 （6）开关脱扣控制信号接口

（ 7 ）拨码开关                          （8）预留                                  （9）预留

（ 10）跳线针脚1                                  （ 11 ）跳线针脚2                                  （ 12）电池供电接口

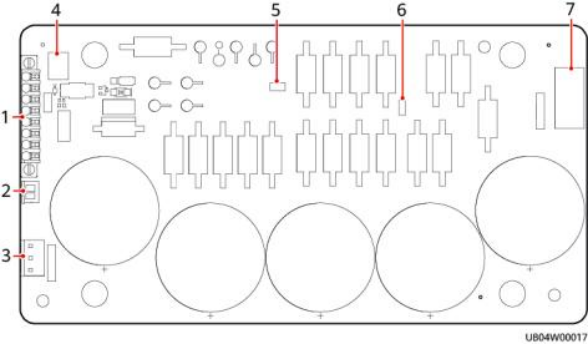

图 2-9 旧 BIB 板（一）介绍

（ 1 ）与UPS通信及级联接口       （2）开关状态监测接口             （3）开关脱扣控制信号接口

（4）拨码开关                          （5）跳线针脚1                                    （6）跳线针脚2

（ 7 ）电池供电接口
