华为UPS5000-A-400kVA-500kVA

2.3 产品介绍

2.3.1 产品外观

图2-8 UPS 外观

（1）主功率柜     （2）地脚挡板     （3）监控显示单元      （4）旁路柜

2.3.2 产品结构

产品结构如图 2-9、图 2-10和图 2-11所示，其中图示为 UPS 打开前门后所呈现的状 态。

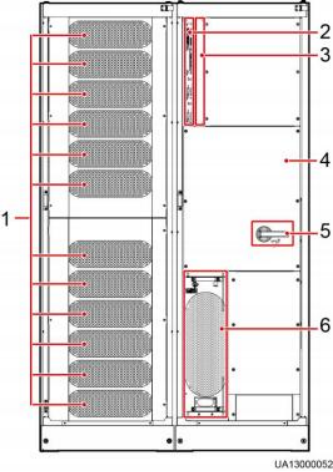

图2-9  产品结构（标配线缆版 UPS）

（1）功率单元             （2）控制单元     （3）选配卡插槽（假面板后方）

（4）配电单元盖板（3块）  （5）维修旁路开关 （6）旁路单元

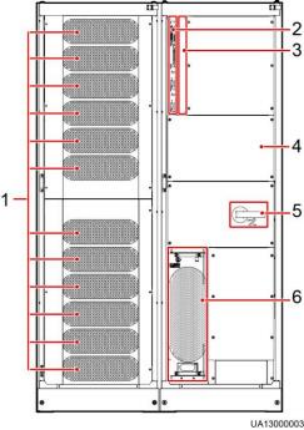

图2-10  产品结构（标配铜排版 UPS）

（1）功率单元             （2）控制单元     （3）选配卡插槽（假面板后方）

（4）配电单元盖板（4 块） （5）维修旁路开关 （6）旁路单元

UPS5000-A-(400kVA-500kVA)

用户手册 (40kVA  功率模块)                                                                                                                                 2  概述

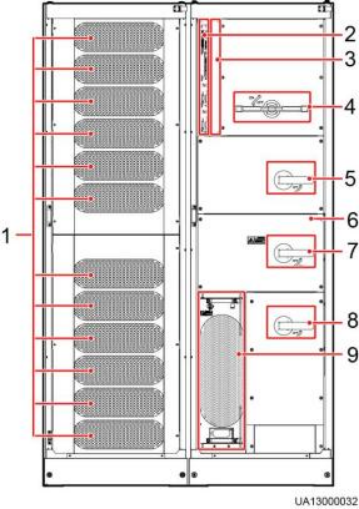

图2-11  产品结构（满配铜排版 UPS）

（1）功率单元       （2）控制单元       （3）选配卡插槽（假面板后方）

（4）主路输入开关   （5）输出开关       （6）配电单元盖板（4 块）

（7）维修旁路开关   （8）旁路输入开关   （9）旁路单元

标配版 UPS 仅含有一个开关，即维修旁路开关；满配版 UPS 含有四个开关，由上至下分别为主 路输入开关、输出开关、维修旁路开关和旁路输入开关；线缆版 UPS 与铜排版 UPS 为内部配电 设计的两种不同方案，体现在用户操作层面上并无差异。具体请参照图 2-9、图 2-10和图 2-11    所示。

2.3.3 控制单元

2.3.3.1 简介

控制单元的标准配置是两块 ECM（energy control module）、干接点卡和监控接口卡。 四个卡均采用热拔插设计。干接点卡上方预留一个插框，可依据实际安装和使用情况 选配反灌保护卡或者干接点扩展卡中的一个。

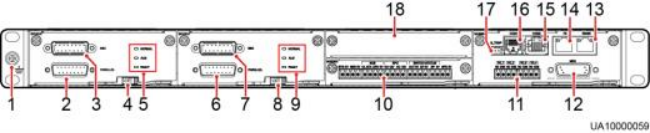

图2-12  控制单元信号面板

（1）接地端           （2）并机接口 1                            （3）BSC 接口 1

（4）ECM1 就位开关    （5）ECM1 指示灯            （6）并机接口 2

（7）BSC 接口 2                （8）ECM2 就位开关          （9）ECM2 指示灯

（10）干接点卡        （11）干接点接口            （12）MDU 接口

（13）RS485 接口      （14）FE 接口                （15）COM2 接口

（16）COM1 接口      （17）电池温度传感器接口    （18）选配卡插框盖板

2.3.3.2 ECM

控制单元包括主备两块 ECM，每个卡对外有两个接口，下方是并机接口，上方是 BSC 接口，如图 2-13所示。

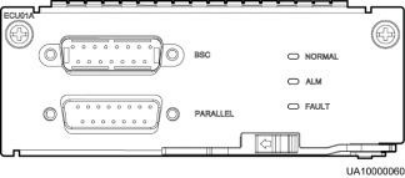

图2-13  ECM

表2-1 ECM 功能

L口说明

单机不需要并机线。

表2-2  指示灯说明

2.3.3.3 干接点卡

外观

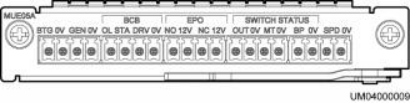

图2-14  干接点卡

表2-3  干接点卡控制信号接口功能对应表

L口说明

l 干接点卡接口只有通过软件设置之后才能生效，未使用的干接点信号需要在软件中设置为禁 用状态。

l EPO 状态接口根据实际使用选择常开或常闭接口。

l 如果多台 UPS 并机，所用到的干接点信号需要连接到每台 UPS。

l 信号线必须为双重绝缘绞线电缆，如果长度达 25m～50m 的时候，截面积需为 0.5mm2~

1.5mm2。

功能

通过 UPS 干接点卡可以实现对电池系统（包括外置电池开关）的开关状态的检测和管 理及实现远程紧急关机等功能。

规格特性

l  支持热插拔功能。

l  0.5U 高度。
