控制单元的标准配置是两块ECM（ Energy Control  Module）、干接点卡和监控接口   卡。四个卡均采用热拔插设计。干接点卡上方预留一个插框，可依据实际安装和使用 情况选配反灌保护卡或者干接点扩展卡中的一个。

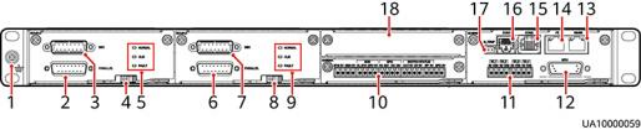

图 2-28 控制单元信号面板

（ 1 ）接地端                             （2）并机接口1                                    （3）BSC接口1

（4）ECM1就位开关                 （5）ECM1指示灯                    （6）并机接口2

（ 7 ）BSC接口2                                      （8）ECM2就位开关                 （9）ECM2指示灯

（ 10）干接点卡                         （ 11 ）干接点接口                      （ 12）MDU接口

（ 13）RS485接口                     （ 14）FE接口                            （ 15）COM2接口

（ 16）COM1接口                     （ 17 ）电池温度传感器接口         （ 18）选配卡插框盖板

2.4.2 ECM

控制单元包括主备两块ECM，每个卡对外有两个接口，下方是并机接口，上方是BSC 接口，如图2-29所示。

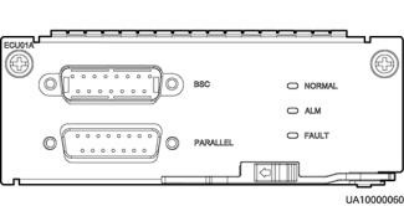

图 2-29 ECM

表 2-4 ECM 功能

C口 说明

单机不需要并机线。

表 2-5 指示灯说明
