华为PDC- DC0384BXA 电池保护开关盒

BCB-BOX（ Battery Circuit Breaker Box）是指用于接通和断开蓄电池与UPS系统连接 并保护电池的电气设备，包括三种型号：

●     PDC-0250DC0384BXA

●     PDC-0400DC0384BXA

●     PDC-0630DC0384BXA

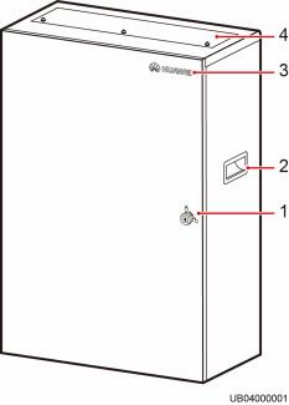

图 2-1 BCB-BOX 外观

（ 1 ）门锁                                                            （2）扣手

（3）Logo                                                         （4）走线盖板

2.2 内部结构华为PDC- DC0384BXA 电池保护开关盒

BCB-BOX三种型号的内部结构基本相同，以PDC-0250DC0384BXA为例进行说明。

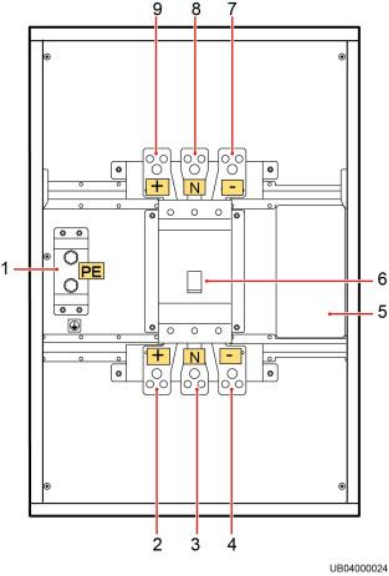

图 2-2 PDC-0250DC0384BXA 内部结构

（ 1 ）接地端                              （2）电池侧正极                       （3）电池侧N极

（4）电池侧负极                      （5）BIB控制板                         （6）断路器

（ 7 ）UPS侧负极                       （8）UPS侧N极                        （9）UPS侧正极

2.3 BIB 板介绍华为PDC- DC0384BXA 电池保护开关盒

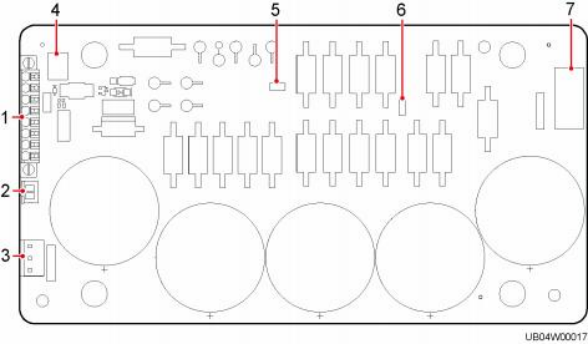

图 2-3 旧 BIB 板介绍

（ 1 ）与UPS通信及级联接口       （2）开关状态监测接口             （3）开关脱扣控制信号接口

（4）拨码开关                          （5）跳线针脚1                                    （6）跳线针脚2

（ 7 ）电池供电接口

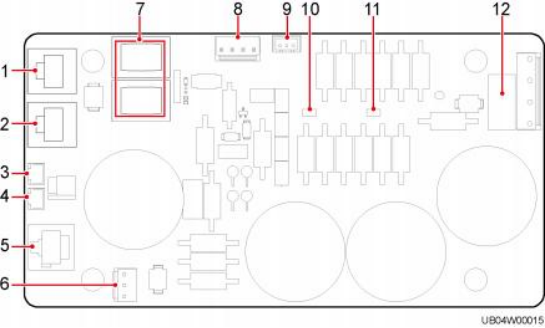

图 2-4 新 BIB 板介绍

（ 1 ）与UPS通信接口                 （2）级联接口                           （3）开关状态监测接口

（4）预留                                 （5）预留                                 （6）开关脱扣控制信号接口

（ 7 ）拨码开关                          （8）预留                                  （9）预留

（ 10）跳线针脚1                                  （ 11 ）跳线针脚2                                  （ 12）电池供电接口
