华为ESM-48100A8 V100R001C00 锂电池

外观

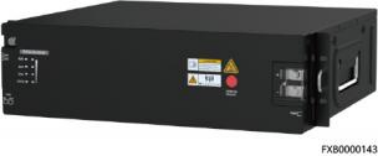

图 2-2 ESM 外观

2.3.2 面板与接口华为ESM-48100A8 V100R001C00 锂电池

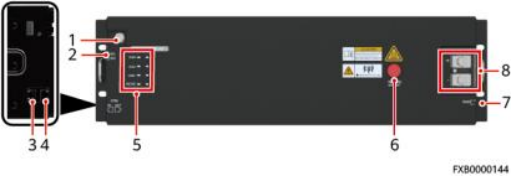

图 2-3 ESM 的面板与接口

表 2-2 面板接口定义表华为ESM-48100A8 V100R001C00 锂电池

序号	丝印	名称	描述
1	GND	保护接地	M6螺丝
2	DO1	ESM干接点输出	告警输出干接点，可配置（默认断开告警），具体描述参考表2-4。
2	DO2	ESM干接点输出	告警输出干接点，可配置（默认断开告警），具体描述参考表2-4。
3	COM_ IN	通信接口	1. 用于上报信息和通信级联。 2. 采用RJ45端子，具体参考表2-3。
4	COM_ OUT	通信接口	1. 用于上报信息和通信级联。 2. 采用RJ45端子，具体参考表2-3。
5	RUN	运行指示灯	示意图参考图2-4。详细功能及作用参考表2-5。
	ALM	告警指示灯
	CHG	充电指示灯
	DCHG	放电指示灯
	SOC	容量状态指示灯
6	MANUAL ON/OFF	手动上下电按钮	手动上下电、维护，属于接触式按钮，具体功能参考2.4 激活与开机。
7	PWR	ESMU外部供电接口	PWR端子外接43.2V~58V的电压可激活 ESM，具体功能参考2.4 激活与开机。
