华为ETP4830嵌入式开关电源，48V30A通信电源
ETP4830电源系统由整流模块、监控模块和配电插框组成。整流模块和监控模块均采用热插拔设计，在系统不停机的情况下可更换损坏的模块。

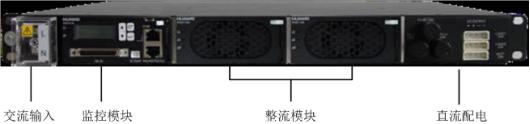

ETP4830面板图如图6-78所示，各部分和接口的功能说明请参见表6-88。
图 6-78 ETP4830 面板图
表 6-88 ETP4830 面板各部分功能说明
功能说明 | |
交流输入 | 交流电输入插座，可接入交流电。 |
监控模块 | 监控模块能实现实时监测和控制整流模块、交直流配电以及蓄电池组的各种参数及状态，并实时上报给传输网管。 |
整流模块 | 整流模块将输入的交流电转换成稳定的-48V 直流电。 |
直流配电 | 为多路负载供电。 |
模块指示灯
整流模块面板上有三个指示灯：电源指示灯，告警指示灯和故障指示灯。

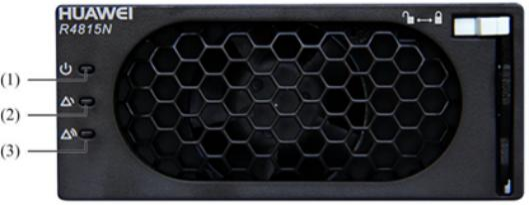

图 6-79 整流模块面板图
表 6-89 整流模块指示灯
标识 | 名称 | 颜色 | 正常状态 | 异常 状态 | 异常原因 |
| 电源指示灯 | 绿色 | 亮 | 灭 | 整流模块故障或无交流输入 |
| 告警 指示灯 | 黄色 | 灭 | 亮 | 交流输入过欠压保护或环境温度过高或过低保护关机告警。 |
| 故障 指示灯 | 红色 | 灭 | 亮 | 模块内部有不可恢复的故障 |
监控模块面板上有指示灯、LCD液晶显示屏、操作按键以及通信与监控接口。

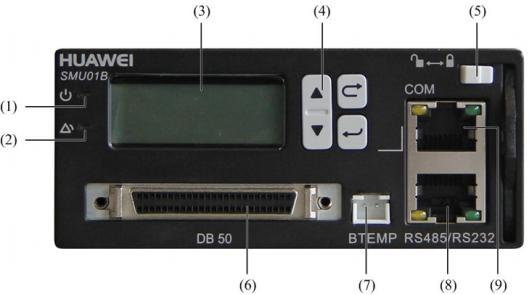

图 6-80 监控模块面板图
表 6-90 监控模块面板介绍
序号 | 名称 | 描述 |
1 | 运行指示灯 | 指示监控模块运行状态 |
2 | 告警指示灯 | 指示监控模块告警状态 |
3 | LCD液晶显示屏 | 显示系统运行信息和菜单操作 |
4 | 操作按键 | 用于操作系统信息界面菜单 |
5 | 拨销 | 用于锁紧或者解锁模块 |
6 | DB50接口 | （预留） |
7 | 电池温度传感器接口 | 连接电池温度传感器接口 |
8 | RS485/RS232接口 | （预留） |
9 | COM接口 | （预留） |
6.4.1.2 技术指标
技术指标提供外置交流电源系统ETP4830的尺寸、重量、电流、电压等指标。
表 6-91 ETP4830 的技术指标
项目 | 指标 | |
外形尺寸 | 43.6mm（高）×442.0mm（宽）×255mm （深）（不含挂耳） 43.6mm（高）×482.6mm（宽）×255mm （深）（含挂耳） | |
重量 | ≤ 10kg | |
交流输入 | 额定输入电压 | 220V（85V～300V） AC |
最大输入电流 | 9.8A | |
频率 | 45Hz～66Hz，默认为50/60Hz | |
直流输出 | 额定输出电压 | -53.5V（-42V～-58V） DC |
总输出电流 | ● 15A（交流输入电压为90V ～175V） ● 30A（交流输入电压为176V～290V） | |
效率 | ≥93％（额定输入，30％～100％负载） | |
功率因数 | ≥0.99（ 100%负载） | |
工作温度 | -40℃~65℃ | |
冷却方式 | 整流模块内置风扇，强迫风冷 | |
