N610E 华为网络机柜
介绍N610E机柜的功能、外观、物理结构、散热原理及技术指标。
功能
N610E机柜符合19英寸机械结构尺寸的要求（IEC 60297-2），采用模块化结构，便于扩容和维护。

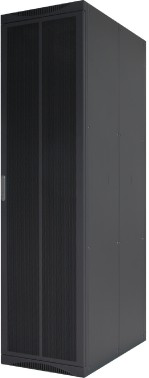

外观
 |
物理结构
华为N610E网络机柜，华为600X1000X2200mm服务器机柜，华为交换机机柜N610E机柜的功能、外观、物理结构、散热原理及技术指标。

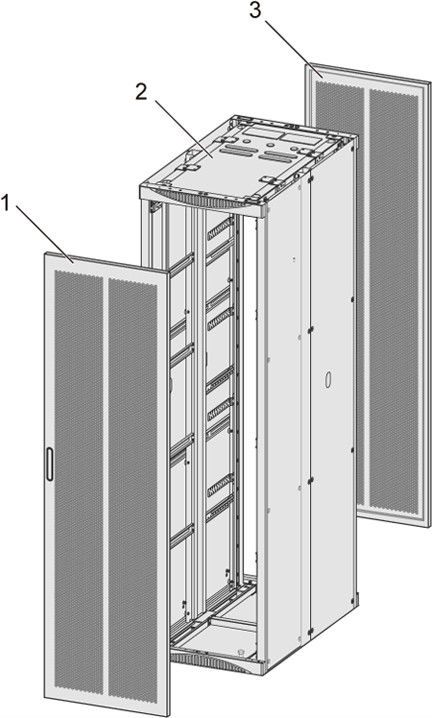

N610E 机柜的物理结构图
 |
1 | 前门 | 2 | 机架 |
3 | 后门 | — | — |
ESD 插孔
华为N610E网络室外柜，华为600X1000X2200mm服务器机柜，华为交换机机柜N610E机柜的功能、外观、物理结构、散热原理及技术指标。
N610E机柜提供ESD插孔。在进行安装、维护操作时，需要配戴防静电手腕，防静电手腕的接口一端要插在机柜的ESD插孔中，如图5-11所示。

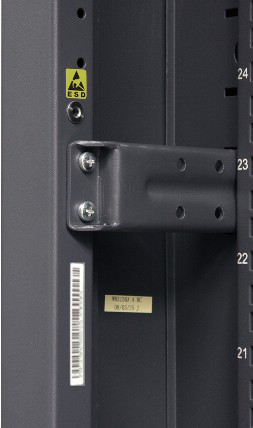

图 5-11 ESD 插孔位置
机柜前、后门和底板上开有高密的通风孔，支持前进风、后出风、上出风的通风方式，使机柜具备良好的散热性能。
技术参数
N610E机柜参数如表5-4所示。
机柜内部型号 | 机柜空间 | 尺寸（宽×深×高） | 空机柜重量 |
N610E | 46U 说明 配电盒会占用机柜一部分空间，导致机柜实际可用容量变小。 l N610E交流机柜：配置1个配电盒，机柜实际可用容量为40U。 l N610E直流机柜：配置2个配电盒，机柜实际可用容量为36U。 | 600 mm× 1000 mm× 2200 mm | 140kg |
说明
空机柜重量指机柜带前门和后门的重量。
N610E机柜的供配电规格如表5-5所示。
机柜类型 | 输入 | 输出 |
N610E交流机柜 | N610E交流机柜配置1个交流配电盒。 l 单相220V 32A：支持1+1路单相220V 32A输 入、2+2路单相220V 32A输入或3+3路单相 220V 32A输入。 l 三相380V 32A：支持1+1路三相380V 32A输 入。 | 提供12+12路C13输出。 |
注意 | ||
在1+1路单相供电时，机柜 | ||
中安装的所有设备最大功耗 | ||
总和不能超过6336W 。 | ||
N610E直流机柜 | 机柜配置2个直流配电盒， 每个配电盒支持1+1路-48 V直流输入，单路最大100A。 | 两个配电盒其中一个提供6+6路10A输出，另一个配电盒提供2+2路20A和6+6 路10A输出。 |
N610E机柜对机房环境的具体要求如表5-6所示。
工作环境温度 | 工作环境相对湿度 |
l 长期：5℃～40℃ l 短期：–5℃～+45℃ | l 长期：5% RH～85% RH l 短期：5% RH～90% RH |
说明
l 机房的温湿度是指在地面上1.5m和设备前方0.4m处测量的数值。
l 短期工作条件是指连续不超过48小时和每年累计不超过15天。
