1.1 ASON产品

• OSN1500

• 照片

• 参数、尺寸

OSN1500设备

• OSN1500是经济、紧凑型STM-1/4 MSTP设备，支持升级到STM-16 系统

• 子架尺寸：221(高)×448(宽) ×287 mm(深)。上层2U高为接口区，下层3U高为处理板

• 可装入300深ETSI机柜

• 支持CXL1/4、CXL16

• 支持9个业务处理板槽位。1、2、3三个板位可拆分为两个小板位，业务槽位增加到12个

• 单子架上下126个2M、8个E4、12个E3/DS3

• 提供STM-1/4/16的群路速率

• 丰富的业务接口，E1/T1、E3/T3、E4、STM-1(E)、STM-1/4/16/64、FE、GE、ATM、SAN、内置WDM

• 价格

• OSN2500

• 照片

• 参数、尺寸

•


OSN2500是经济、紧凑型STM-1/4 MSTP设备，支持升级到STM-16 系统

• 高阶交叉容量20G，低阶交叉容量5G（Q1CXL）/20G（Q2CXL），接入容量18.75G

• 子架尺寸：440（宽）X287（深）X400mm（高）

• 可装入300深ETSI机柜，2200mm机柜可装入3个子架

• 支持主控、交叉、时钟、线路合一板，达到业界最高集成度，明显提高             业务接入能力。

• 支持9个业务处理板槽位，5、6、7三个板位可拆分为两个小板位，业务   槽位增加到12个。

• 单子架上下252个2M、16个E4、48个E3/DS3

• 提供STM-1/4/16的群路速率

• 丰富的业务接口，E1/T1、E3/T3、E4、STM-1(E)、STM-1/4/16、FE、GE、ATM、SAN、内置WDM

•  OSN7500

• 照片

• 参数、尺寸

• OSN7500是大容量多业务STM-64 MSTP设备，高低阶、数据业务统一调度平台

• 双层子架尺寸：757mm（高）×497mm（宽）×295mm（深）

• 可装入300深ETSI机柜，2200mm机柜可装入两个子架

• 可以提供200G高阶+20G低阶、200G高阶+40G低阶的交叉容量，满足不同容量网络需求。系统容量可以升级到320G

• 背板采用2.5G总线技术

• 业务槽位丰富，最多支持22个业务处理板槽位，R1版本支持18个10G槽位,8个接口板槽位。

• 丰富的业务接口，E1/T1、E3/T3、E4、STM-1(E)、STM-1/4/16/64、FE、GE、ATM、SAN、内置WDM

• 具有智能特性，带宽的动态交换和分配，可完成业务的智能寻找路由和端到端配置等功能，使用方便、灵活，有效地提高网络带宽的利用率。

   1.3.3 价格

1.4 OSN9500

    1.4.1 照片

    1.4.2 参数、尺寸

       系统结构

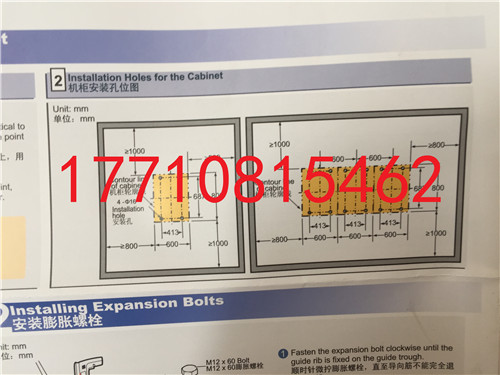

OSN 9500设备主要安装在ETSI机柜中，子架尺寸为910mm（高）×530mm（宽）×545mm（深），空子架重35kg。可提供2200mm/2600mm（高）×600 mm（宽）×600 mm（深）两种类型的机柜，单机柜最大可放置一个OSN 9500子架。

1.4.3价格

    1.5 OSN3500

1.5.1照片

1.5.2参数、尺寸

• OSN3500是STM-64 MSTP设备

• 子架尺寸：498（宽）X287（深）X700mm（高）

• 可装入300深ETSI机柜，2200mm机柜可装入两个子架

• 根据交叉板规格不同，分为配置I(40G容量）和配置II（80G容量），满足不同容量网络需求。

• 业务槽位丰富，最多支持15个业务处理板槽位。

• 支路业务上下能力强，有16个支路接口板槽位，单子架上下504个2M、32个E4、48个E3/DS3提供STM-1/4/16/64的群路速率

• 丰富的业务接口，E1/T1、E3/T3、E4、STM-1(E)、STM-1/4/16/64、FE、GE、ATM、SAN、内置WDM

• 支持扩展机框上下额外业务,与主机框通过电缆连接，降低成本(R2)

• 系统为STM-16多ADM配置，单系统可支持3个2.5G 2纤复用段环

• 可以平滑升级为STM-64系统：可以直接在配置I 基础上增加STM-64线卡，也可以通过更换交叉板，升级为配置II

• 交叉板支持256×256 VC4（40G），96×96 VC3（5G）/2016×2016 （5G）VC12无阻塞交叉

• 系统支持6个STM-16槽位，2个STM-64槽位，8个622M槽位

   1.5.3 价格

1.6 OptiX OSN 2000

1.6.1照片

1.6.2参数、尺寸

系统结构

OSN 2000采用子架式设计，可安装在ETSI机柜（300mm深或600mm深）或19英寸标准机柜中。子架尺寸为：436mm（宽）×227.5mm（深）×353mm（高）。典型配置重量为10Kg，满配置重量为15Kg。当采用2.2m高的ETSI机柜或19英寸标准机柜时，可以安装4个OSN 2000子架。

   1.6.3 价格

LH/Metro WDM产品

   1.7 OptiX BWS 1600G

   1.7.1 照片

   1.7.2 参数、尺寸

系统结构

系统采用ETSI标准机柜，符合ETS300-119-3标准，子架尺寸为625mm（高）×495mm（宽）×291mm（深），重量为18公斤（含母板)，可提供2200mm/2600mm（高）×600mm（宽）×300mm（深）两种类型机柜，一个机柜内最多可以安装三个子架。

 1.7.3价格

  1.8 OptiX Metro 6100

     1.8.1 照片

     1.8.2 参数、尺寸

系统结构

Metro 6100采用框架式结构，子架尺寸为：625mm×440mm×290mm  (高×宽×深)，支持19英寸、ETSI 300mm/600mm深机柜、19英寸/23英寸开放式机柜安

装，或桌面直接放置；单机柜可安装三个子架。

     1.8.3 价格

1.9 OptiX Metro 6040

1.9.1照片

1.9.2参数、尺寸

系统结构

Metro 6040采用5U高盒式结构，体积：436mm（W）×305mm（D）×220mm（H），可以安装于ETSI标准机柜、19英寸机柜、开放式机架。

1.9.3价格

2.1OptiX OSN 900A/B

2.1.1照片

2.1.2参数、尺寸

系统结构

OSN 900A/B 设备采用盒式结构，盒体高度为1U，主机外形尺寸为：435mm（长）x195mm（宽）x 44mm（高）。可根据机房实际环境和情况，选择子架、墙面、桌面等安装方式，也可安装在ETSI 300/600,19" 或23" 机柜。

2.1.3价格

MSTP产品

2.2OptiX Metro 5000

   2.2.1 照片

   2.2.2 参数、尺寸

系统结构

Metro 5000设备主要安装在ETSI机柜中，为子架插板式设计，子架尺寸为845mm（高）×450mm（宽）×490mm（深），空子架重21kg。可提供2000mm/2200mm/2600mm（高）×600 mm（宽）×600 mm（深）三种类型的机柜，单机柜最大可放置两个10G子架。

   2.2.3 价格

2.3 OptiX Metro 3000

   2.3.1 照片

   2.3.2 参数、尺寸

系统结构

Metro 3000设备主要安装在ETSI 机柜中，为子架插板式设计，子架尺寸为668mm（高）×530mm（宽）×542mm（深），单个空子架的重量为27kg。可提供2000mm/2200mm/2600mm（高）×600 mm（宽）×600 mm（深）三种类型的机柜，单机柜最大可放置两个子架。

2.3.3价格

2.4 OptiX Metro 2050

  2.4.1 照片

  2.4.2参数、尺寸

产品特点

1. 超强的MSTP能力

2. 可承载TDM、IP及ATM业务；

3. 可提供对FE信号的透传、二层交换；

4. 适于各厂家设备的互连互通：ML-PPP、LAPS、GFP协议可选；

5. 灵活多样的映射颗粒；

6. 应用LCAS技术提高虚级联功能的健壮性；

7. 汇聚功能：方向汇聚比最大可达到24:1；

8. 独特的用户域隔离机制：对不同的用户划分独立的VB，提供二层交换时更可靠灵活的用户安全保证。

大容量的MADM和灵活的组网

1. Metro 2050系统交叉连接能力达24×24VC-4，并可按VC-4/VC-3/VC-12级别实现线路与线路、线路与支路、支路与支路之间的无阻塞全交叉。

2. Metro 2050基于强大的交叉功能，线路可配置2个STM-1/STM-4 ADM系统或4个STM-1/STM-4 TM系统，支路可配置4个STM-1 ADM系统或8个STM-1 TM系统，系统间可进行业务交叉，保证组网的灵活性。可组成点对点、线型、树型、环型及网孔型网络，可支持两环相切、多环相交、环带链等各种复杂网络拓扑，能够充分满足接入网和边缘网络的建设、PDH网络改造和基站、数据、图象等越来越多的业务传输的需求。

多协议、多速率的接入

1. Metro 2050可以接入10M/100M的IP数据业务，单子架最多可直接接入252×E1，24×E3/T3，8×E4，4×STM-4，16×STM-1，32×10/100M，从而为用户提供统一的多业务传送平台（MSTP）。

 平滑的升级能力

1. 通过单板升级、软件更新逐步增加系统处理能力，实现从STM-1到STM-4的速率提升。

2. 通过增加宽带业务接口板，可从传统的TDM业务传输设备平滑升级为宽带、窄带多业务混合传输设备。

完善的保护机制

1. 设备级保护：支持交叉板、时钟板1+1热备份，支持E1/T3/E3电接口1:3保护倒换功能（TPS），支持STM-1支路电接口1:4保护倒换功能（EPS），TPS、EPS可混合配置。

2. 网络级保护：支持单向/双向通道保护环（PP）、子网连接保护（SNCP）、支持单向/双向复用段保护环、支持1+1线性复用段保护以及共享虚拟光纤路径保护。

系统结构

Metro 2050设备采用ETSI标准机柜，为子架插板式设计，子架尺寸为500mm（高）×530mm（宽）×264mm（深），可提供2000mm/2200mm/2600mm（高）×600mm（宽）×300mm（深）三种类型的机柜，一个机柜中最多可以安装两个子架。

    2.4.3 价格

2.5 Optix Metro 1000

2.5.1照片

2.5.2参数、尺寸

系统结构

Metro 1000设备采用盒式结构，盒体高度2U，主机外形尺寸为：436mm（长）×293mm（宽）×86mm（高）。可以根据机房的实际环境和情况，选择安装在ETSI标准机柜、19英寸标准机柜、开放式机架中，也可采用壁挂式安装方式和桌面安装方式。

2.5.3价格

OTN产品

2.6 OptiX OSN 6800

2.6.1照片

2.6.2参数、尺寸

系统规格

2.6.3价格

2.7 OptiX OSN 3800

2.7.1照片

2.7.2参数、尺寸

OSN 3800主机外形尺寸为：134mm(高) (3U)×436mm(宽) ×290mm(深)，3U高。

2.7.3价格

2.8 OptiX iManager T2000

OptiX iManager T2000：传送网子网级管理系统。

OptiX iManager T2100：传送网网络级管理系统。

T2000是光传送网络子网级综合网络管理系统，具有网元级和部分网络级管理功能，能够统一管理OptiX系列中的SDH、Metro、DWDM/CWDM、OSN系列光传送设备；同时T2000提供标准的外部接口供上层网管使用，是网络层管理系统和业务层管理系统的基础。

Opt iX  iManager  T2000（以下简称T2000）适用于各大专网系统，为用户提供传送网络的单层管理网解决方案，实现对多业务传送网络的综合管理。T2000在TMN（Telecommunication Management Network）的结构中处于网元级和网络级之间，即子网级管理系统SNMS（Subnetwork Management System）。

基本功能

T2000提供全部的网元层的管理功能（故障管理、性能管理、配置管理、安全管理、通讯管理、拓扑管理、系统管理），还提供部分的网络层的管理功能，包括：

配置端到端的路径，保证快速开通业务

维护端到端的业务

通过保护子网统一管理网络资源

全网的DCN网络管理

用户用网元级网管的投资，可以获得部分核心的网络级管理功能，实现了较高的性能价格比。

系统结构

硬件结构

T2000独立应用时根据用户的需求，可提供多种灵活的硬件结构：

单机结构

client-server结构

扩充服务器结构

双机备份

本地双机热备份

异地双机复制服务器

异地双机热备份

华为3G

2.9 BSC6810V200R010

BSC6810 机架介绍

RNC6810 采用华为N68E-22型机架和华为N68-21-N型机架，这两种类型的机架外形相似。N68E-22型机柜可分为单开门式和双开门式。

N68E-22机柜

N68-21-N型机架

BSC6810采用华为公司12U屏蔽插框。

基本业务插框中置背板，前后共28个槽位，框内单板采用前后对插方式安装。

机框类型：WRSS 和WRBS

• BSC6810 包括1~5 个RBS插框：

信令处理单板SPUa

数据处理单板DPUb

GE交换和控制单板SCUa

RNC 接口板RINT

操作维护管理单板OMUa

通用时钟单板GCUa/GCGa

2.中兴设备

• ZXMP S200

1.1.1照片

   1.1.2 参数/尺寸

高集成度、体积小巧：采用系统主板＋插板的架构，集成度高，小巧而灵活，对外可提供2个STM-4、2个STM-1光接口（或最大4个STM-1光接口），21个E1/24个T1，并可通过增加插板按需扩展升级

业务接口丰富、配置灵活

完善的网络级保护

良好的网络适应能力

灵活的维护方式

业务接口：STM-4，STM-1，155M ATM，10M/100M Ethernet，E1，E3

光接口：接口类型满足G.957 G.691

电接口：E3，E1，10M/100M Ethernet

系统容量：

系统交叉容量：16*16等效VC4全接口

辅助接口：1路公务接口、每板6路数据/音频接口

时钟同步接口：

2路同步输入：2Mb/s

2路同步输出：2Mb/s

1.1.3价格

1.2 ZXMP S390/380

  1.2.1照片

  1.2.2 参数、尺寸

单子架可提供1024×1024等效VC-4的交叉能力，提供10 G低阶交叉能力，配合丰的业务接口，可提供高达120 G的业务接入容量及各业务接口之间业务的灵活调配，具有宽带业务传送能力

具备强大的平滑扩容和平滑升级能力，每个槽位都可以配置10 G光板，具有全速率接入能力

提供STM-64、STM-16、STM-4、STM-1（O/E）、E4、E3、E1、FE、GE、ATM多业务接入能力

完善的设备和网络保护能力

透明开销传送能力

完善的定时同步处理能力

透明开销传送能力

  1.2.3 价格

1.3 ZXMP S360

1.3.1照片

1.3.2参数、尺寸

系统容量：

系统交叉容量：96×96等效VC4。

时分交叉容量：1008×1008 TU-12

业务接口：STM-16，STM-4，STM-1，STM-1（E），GE，10M/100M ,Ethernet，E1，E3，E4，155M，ATM，OBA，OPA

光接口：接口类型满足G.957, G.691标准

辅助接口：2路公务电话接口分别在后背板和面板上，可根据用户需求配置，每个光方向20路数据/音频接口

时钟同步接口：

2路同步输入：2MHz，2MD/S 可选

2路同步输出：2MHz，2MD/S可选

1.3.3价格

1.4 ZXWM M800/M900

1.4.1照片

1.4.2参数、尺寸

容量: 40/80/160 ×10Gbits

支持超过5000公里的传输距离

开放式\集成式的光接口

自动功率均衡功能

通用的槽位设计

多机架级联技术

拥有专利技术的光层保护方案

单机架支持30 波的上下路

外形尺寸：（2米/2.2米/2.6米）19英寸机架

1.4.3价格

1.5 ZXMP M600

    1.5.1照片

    1.5.2 参数、尺寸

高集成度，小体积

良好的可维护性

支持光监控通道方案

1310nm或者1510nm通道作为光监控通道

高可靠性

光通道、复用段及OTU单板的1+1保护

双电源输入和1+1电源板热备份

适应性强

支持220V、-48V、＋24V交直流电源，可适应-5～45°C的各种外界环境

1U堆叠的结构

机箱可采用堆叠结构，提高单个节点的容量

支持业务汇聚功能

GE/FC/FICON/ESCON/DVB数据业务汇聚

外形尺寸：（2米/2.2米/2.6米）19英寸

    1.5.3 价格

1.6 ZXMP S330

     1.6.1照片

     1.6.2 参数、尺寸

定位于小容量2.5G多业务传送平台,尤其适合在汇聚层、接入层应用

多业务接入能力: PDH、FE/GE 、ATM

成熟的EOS能力, 强大的内嵌RPR功能

平滑的容量扩展能力，强大的组网能力

成熟系统架构与技术，性能稳定,  性价比高, 市场认可度高

方便维护, 提高运维效率

业务接口：STM-16，STM-4，STM-1(O/E)，E3/T3，E1/T1，Ethernet，ATM

光接口：接口类型：满足G.957, G.691

STM-16: I-16、S-16.1、L-16.2、L16.2JE     STM-4：S-4.1、L-4.1、L-4.2

STM-1：S-1.1、L-1.1、L-1.2                FE：M-1.1，S-1.1 、L-1.1、L-1.2

光接口类型：SC/PC、LC/PC

电接口：STM-1（E）: G.703. 75Ω非平衡；    E3/T3：G.703 ,75Ω非平衡；

E1：G.703，75Ω非平衡或120Ω平衡           T1：G.703，100Ω非平衡；

Ethernet：IEEE802.3u

辅助接口：

    1路公务接口、1路64kb/s的同向数据接口、1路公务TRK接口。

管理接口：Qx，LCT接口

时钟同步接口：

    4路同步输入：2路2MHz，2路2Mb/s;

    4路同步输出：2路2Mhz，2路2Mb/s

     1.6.3 价格

1.7 ZXMP S320

   1.7.1 照片

   1.7.2 参数、尺寸

紧凑的标准型设备:采用插板式结构设计，体积小巧，具备卓越的灵活性、稳定性和可扩展性

具有多路FE接口

具有低速率数据业务接入能力

保护能力强、可靠性高、环境适应能力强

组网灵活，升级方便

1.7.3价格

• ZXMP S100

• ZXMP S325

• ZXMP S385

• ZXMP S330

• ZXMP S385

3. 阿尔卡特设备

   1.1  ALCATEL 1640FOX

       1.1.1 照片

       1.1.2 参数、尺寸

1、双155M上联口（S1.1端口类型满足12dB以上衰耗，折合最大30KM距离，模块可更换为L1.1/L1.2等）群路板一个；

2、21x2M板一个，提供12个2M需求；

3、11端口ISA-ETH以太网透传板一个（可选）。

       1.1.3

• ALCATEL 1660SM

• 照片

• 参数、尺寸

• 接口:

最大4 x STM-16

最大16 x STM-4

最大64 x STM-1 or 140Mbit/s

最大48 x 34/45Mbit/s

最大378 x 2Mbit/s

最大400 x 10/100 Mb/s Eth/FE接口

最大128个GE接口

• 设备保护(1+1, 1:N)

• 网络保护

STM-N 端口提供2F MS-SPRing, MSP

在所有VC层面上提供SNCP/I 和SNCP/N保护

• 提供ATM & IP Ethernet.业务能力

• 提供AU4-4c & AU4-16c 级联

• 矩阵容量：

96x96 VC4

4032x4032 VC12

• 子架尺寸：

482(宽)x250(深)x650(高) mm

• 价格

1.3 ALCATEL 1642EM

1.3.1照片

1.3.2参数、尺寸

1642EM 设备介绍

1、双155M上联口（S1.1端口类型满足12dB以上衰耗，折合最大30KM距离，模块不可在线更换）群路板一个；

2、28x2M板一个（常用配置，也可选8X2M板）；

3、8端口ISA-ES1二层以太网交换板一个（可选）；

4、1X34M/45M板一个（可选）；

5、信道化155M业务板一个（净荷带宽为几个2M）（可选）

1.3.3价格

1.4 ALCATEL 1678 MCC

1.4.1照片

1.4.2参数、尺寸

子架结构：

单槽位高达256 等效STM-1 （40Gb），可安装：

• 1 x STM-256 (下一版本)

•  4 x STM-64

•  1 x STM-64

•  16 x STM-16

•  16 x STM-4/1

•  16 x GbEth

•  4 x 10GbEth (下一版本)

业务板卡类型:

• 4x STM-64 port

4x S-64.2 port

4x I-64.1 port (VSR)

4x STM-64 USR port

• 1x STM-64 port

1x I-64.1 port (VSR)

1x S-64.2 port

1x L-64.2 port

1x STM-64 VLH port

1x STM-64 ULH port

• 16x STM-16 unit (with plug-in i/f)

• 16x STM-4/1 unit (with plug-in i/f)

• 16x GBE SX/LX unit (with plug-in i/f)

下一版本将提供的板卡：

•  4x STM-64 plug-in port XFP

•  4x 10G UNI/NNI (G.709)

•  16x 2.5G UNI/NNI (G.709)

•  4x 10 GBE port

•  Transparent ca
