华为MTS9512A-HT2012室外机柜，MTS9510A-HT2001户外机柜，ETP48200-C5CA通信电源

根据用户的实际需求，可以灵活配置合适的部件以满足用户需求，各部件在机柜内的布局如下所示。

l 电池舱/柜的空闲空间不能放置其他电器设备，避免产生电池过热或短路等质量风险。

l 电源柜/设备柜放入的设备不允许超过温控设备的最大换热能力，避免因负载扩容导致高温问题从而影响业务。

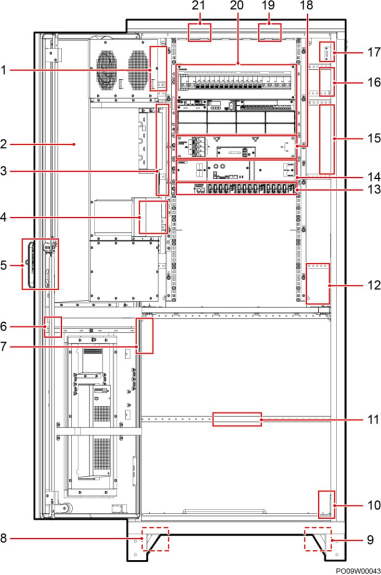

图3-1 部件布局

华为MTS9512A-HT2012室外机柜，MTS9510A-HT2001户外机柜，ETP48200-C5CA通信电源

部件布局说明

序号	部件名称	序号	部件名称
1	交流检测模块	12	MBUS 模块CCO
2	温控门	13	直流配电单元DCDB（或 EFUSE；下方可安装交流电表 AIM02C、直流电表）
3	交流输出盒或交流扩展框（不支持同时配置）	14	直流切换单元DTS200-A2
4	温湿度传感器	15	直流输出盒或直流扩展框（不支持同时配置）
5	电子门锁	16	太阳能输入盒
6	振动传感器	17	门磁传感器
7	IBOX（CIM01C1）	18	高压配电单元ETPH3820-D1
8	GPRS 天线	19	烟雾传感器
9	声光告警器	20	电源插框，详见部件介绍章节
10	水浸传感器	21	直流照明灯
11	电池温度传感器	无	无
