1.1 外观与接口
1.3.1 外观
图1-2 ESM 外观
1.3.2 面板与接口
面板与接口

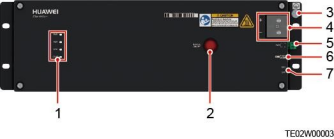

图1-3 ESM 的面板与接口
表1-2 面板接口定义
序号 | 丝印 | 名称 | 描述 |
1 | RUN | 运行指示灯 | 示意图参考图 1-5。 详细功能及作用参考表 1-5。 |
ALM | 告警指示灯 |
CHG | 充电指示灯 |
DCHG | 放电指示灯 |
序号 | 丝印 | 名称 | 描述 |
2 | MANUAL ON/OFF | 手动上下电开关按钮 | 手动上下电、维护，属于接触式按钮，具体功能参考 1.3.3 激活与开机。 |
3 | GND | 保护接地 | M6 螺丝。 |
4 | + | ESM 正极端子 | ESM 的正极、负极接口。采用 M4 螺钉固定，需选择合适 OT 端子，扭矩要求 1.6 N·m，线径尺寸建议≤6mm2。 |
- | ESM 负极端子 |
5 | PWR | ESMU 外部供电接口。 | PWR 端子上加上 43.2V-58V 的电压可激活 ESM，具体功能参考 1.3.3 激活与开机。 |
6 | COM_ IN | 通信接口 | 用于上报信息和通信级联。 采用RJ45 端子；满足 1000A 浪涌的防护能力，具体参考表 1-3。 |
COM_ OUT | 通信接口 |
7 | DO1 DO2 | ESM 干接点输出 | 告警输出干接点，可配置（默认闭合告警），具体描述参考表 1-4。 |
图1-4 RJ45 管脚
表1-3 通信接口管脚定义
RJ45 引脚 | 信号 | 含义 | 描述 |
1 | RS485 T+ | RS485 发送正 | 4 线RS485 通信，满足 Modbus 协议。 |
2 | RS485 T- | RS485 发送负 |
3 | NC | 空引脚 |
4 | RS485 R+ | RS485 接收正 |
5 | RS485 R- | RS485 接收负 |
6 | NC | 空引脚 | - |
华为ESM-4825A1储能模块 ，华为ESM-4825锂电池，华为ESM-4825A1技术参数
RJ45 引脚 | 信号 | 含义 | 描述 |
7 | CANH | CAN 通信正 | 用于监控单元对外的告警接口及并联时的组间数据通信。 |
8 | CANL | CAN 通信负 |
DO1 和DO2 接口
华为ESM-4825A1储能模块 ，华为ESM-4825锂电池，华为ESM-4825A1技术参数
表1-4 DO1 和DO2 接口定义
丝印 | 定义 | 描述 | 告警状态 |
DO1 | 故障、重要告警 | 当 ESM 出现以下告警时，干接点会输出告警信号： | 可配置（默认 |
|
| 电芯电压采样故障、电芯温度采样故障、充电变换器输 | 闭合告警） |
|
| 出短路、继电器线圈短路、充电低温保护、放电低温保护、充电高温保护、放电高温保护、功率模块内部过温保护、、输入反接、BMU 防盗被锁、器件失效过载锁死、序列号冲突、输入\输出口放电内过压锁死、放电过流锁死、放电过流保护和电芯 1-N 故障告警等 |
|
DO2 | 重载预警、过放保 | 当 ESM 出现以下告警时，干接点会输出告警信号： |
|
| 护、过放 | 放电欠压告警、放电欠压保护、单组电芯低压切离放 |
|
|
| 电、重载预警等 |
|
LED 指示灯

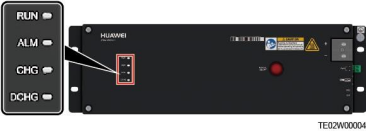

图1-5 LED 指示灯
华为ESM-4825A1储能模块 ，华为ESM-4825锂电池，华为ESM-4825A1技术参数
表1-5 LED 指示灯的定义
标识 | 表示内容 | 颜色 | 说明 |
RUN | 运行指示灯 | 绿色 | 常亮：通信正常(含单板启动/自检/软件加载/未加载时单板上电，不含输入/输出口或激活口有电时休眠) 常灭：休眠 慢闪：LUI 查询快闪：通信断链 |
ALM | 故障指示灯 | 红色 | 常亮：有故障或重要告警 常灭：无故障，无重要告警 |
CHG | 充电指示灯 | 绿色 | 常亮：处于充电模式 常灭：处于开路静置状态或放电 |
DCHG | 放电指示灯 | 绿色 | 常亮：处于放电模式 常灭：处于开路静置状态或充电 |
说明 l 重要告警：ESM 需要及时维护。 l 次要告警：ESM 不需要维护，提醒远程维护人员注意。 l 慢闪：指示灯 1s 亮、1s 灭。 l 快闪：指示灯 0.125s 亮、0.125s 灭。 l 所有指示灯闪亮：电池进入“维护模式。 l 休眠模式下，除了反接保护以外故障指示灯常灭。 |
1.3.3 激活与开机
ESM 有以下三种激活方式，激活后ESM 从休眠模式进入离线模式：
l PWR 激活：在 ESM 面板的 PWR 端子上输入 43.2V-58V 的直流电压持续≥5s
l MANUAL ON/OFF 激活：在 ESM 面板长按 MANUAL ON/OFF 按钮≥5s 且＜15s
l
功率口激活：前面板功率端子输入 43.2V-58V 的直流电压持续≥5s
1. MANUAL ON/OFF 激活按钮属于接触式按钮，两次按键间隔时间应大于 0.5s，否则操作无效。
2. 如果电池在充电/放电/离线模式中，通过 MANUAL ON/OFF 按钮使电池强制下电后，只有长按激活按钮才能再次激活 ESM。
