电池保护开关盒简称 BCB-BOX（Battery Circuit Breaker Box），用于接通和断开蓄电池与 UPS 系统连接并保护电池的电气设备。本手册提供了BCB-BOX 安装、使用、操作和维护说明等内容。

华为PDU8000-0250DCV电池保护开关盒参数

l 使用环境对 BCB-BOX 的使用寿命及可靠性有一定的影响，使用和存储设备时必须按照用户手册中设定的环境要求。

l BCB-BOX 要根据当地的法律法规和标准进行安装。

l BCB-BOX 前面需要留有足够的空间，便于维护。

l 严禁液体或其他外来物体进入BCB-BOX 内，不要在其附近放置盛液体的容器。

l 所有的电气连接的部分需要按照规定的扭矩安装。

l BCB-BOX 搬运时应轻拿轻放，以免碰坏部件。

l 在进行蓄电池作业之前，必须仔细阅读操作的安全注意事项，以及蓄电池的准确连接方法。

l BCB-BOX 可能带有电击和大短路电流危险，操作时需摘除手表、戒指和其它金属物件，使用的工具应做好绝缘防护。

l 如遇火灾，请使用干粉灭火器，若使用液体灭火器会有触电危险。

l 地线上不允许安装开关和其他断路设备。

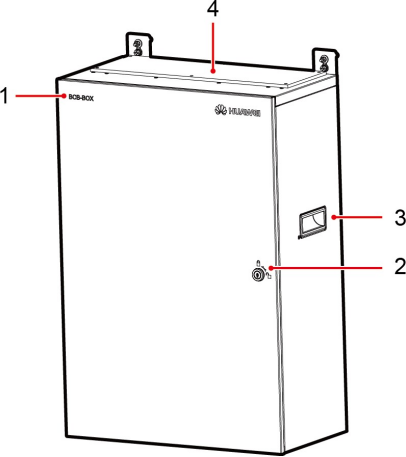

图2-1 BCB-BOX 外观

1  产品丝印 2  门锁 3  搬运抠手 4 线缆出线口

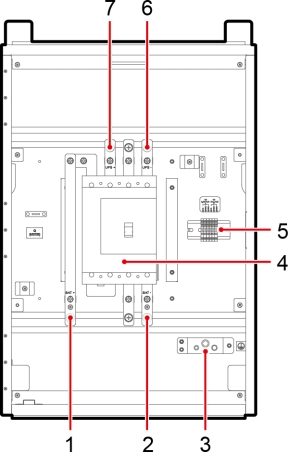

 内部结构

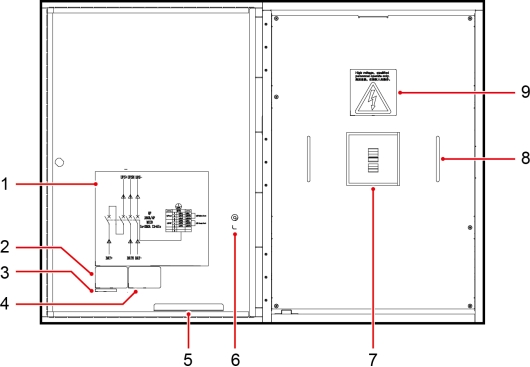

开门结构

BCB-BOX 的开门结构图如下图所示。
