华为FR42611 网络机柜介绍

描述存储系统使用的机柜类型与技术参数。

1 华为FR42611服务器机柜

介绍FR42611机柜的功能、外观、物理结构、散热原理及技术指标。

功能

FR42611机柜符合IEC（International Electrotechnical Commission）60297-1标准，前后方孔条之间距离可按照25mm步距调节，采用拼装架构，便于扩展。

机柜的主要功能如下：

l 静载1200kg，动载1000kg。

l 底部安装万向轮，搬运便捷，支持过坡角度小于等于10°。

l 为内部各组件提供一个集中放置且相互连接的空间。

l 防止组件受污染。

l 保护组件免受外因导致的损毁。

外观

 华为通信电源机柜，华为OLT电源机柜

物理结构

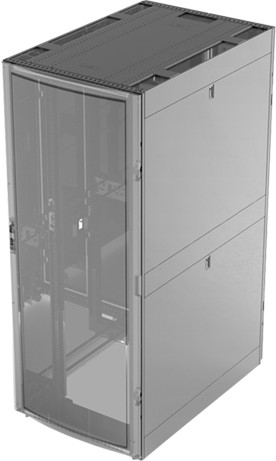

FR42611机柜外表面处理为砂纹黑色，如图5-6所示。

 FR42611 机柜外观图

华为FR42611服务器机柜

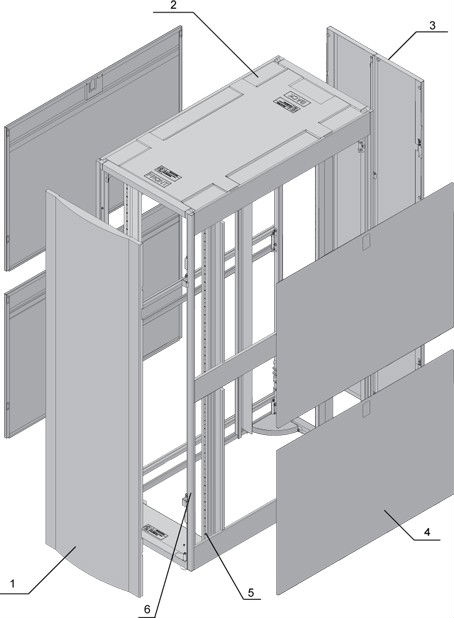

FR42611机柜的物理结构如图5-7所示。

华为FR42611 网络机柜

 FR42611 机柜的物理结构图

FR42611机柜提供ESD插孔。在进行安装、维护操作时，需要配戴防静电手腕，防静电手腕的接口一端要插在机柜的ESD插孔中，如图5-8所示。

 ESD 插孔位置

散热原理

FR42611机柜前后装配网孔门板，支持前进风、后出风、地板下进风的散热方式。

技术参数

FR42611机柜参数如表5-2所示。

FR42611 机柜参数

 说明

空机柜重量指机柜带前门和后门的重量。

FR42611机柜对机房环境的具体要求如表5-3所示。

表 5-3 FR42611 机柜工作环境表

 说明

l 机房的温湿度是指在地面上1.5m和设备前方0.4m处测量的数值。

l 短期工作条件是指连续不超过48小时和每年累计不超过15天。
