华为TP48300B

华为TP48300B

高安规设计：电源系统满足CE、泰尔（TLC）、 Rohs认证，其配电部件满足CE、TUV、3C标准，整流模块安规设计符合UL、CE、TUV标准 

交直流及信号侧完善的全方位防雷系统 系统效率超出 96％，最高效率达96.8％ 

超宽的交流电压输入范围：85VAC～300VAC 整流模块工作环境温度适应范围高达 -40℃～ +75℃ 

完善的模块休眠功能 

完善的电池管理功能，延长电池使用寿命 电源模块支持无损热插拔技术，安装维护更加便利 

支持远程监控功能，提高安全性，最大程度降低客户运行成本 

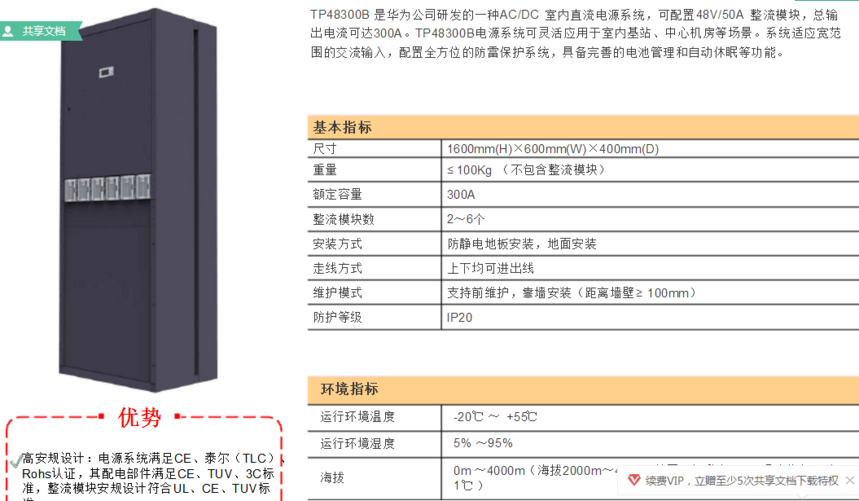

TP48300B 直流电源系统 

简介： 

TP48300B 是华为公司研发的一种AC/DC 室内直流电源系统，可配置48V/50A 整流模块，总输出电流可达300A。TP48300B电源系统可灵活应用于室内基站、中心机房等场景。系统适应宽范围的交流输入，配置全方位的防雷保护系统，具备完善的电池管理和自动休眠等功能。 

基本指标 

尺寸 1600mm(H)×600mm(W)×400mm(D) 重量 ≤ 100Kg （不包含整流模块） 额定容量 300A 整流模块数 

2～6个 

安装方式 防静电地板安装，地面安装 走线方式 上下均可进出线 

维护模式 支持前维护，靠墙安装（距离墙壁≥ 100mm） 防护等级 

IP20 

交流配电 

交流输入模式 三相五线输入（L1,L2,L3,N,PE）或单相输入 交流输入电压 85VAC～300VAC，额定值220VAC（L-N） 交流输入频率 45Hz～66Hz，额定频率50/60Hz 输入功率因数 ≥ 0.99 

交流输入 1×100A/3P (空开)，C级防雷，预留2路空开安装位置 

交流输出（预留安装实现空间） 

16A/1P×3（空开）、16A/3P×1（空开），预留6个整流模块控制空开32A/1P安装实现空间 

直流配电 

输出电压 43.2VDC～57.6VDC，默认输出53.5VDC 电池支路 

160A x 2（ 熔丝） 

负载下电支路LLVD 100A x 3（NT00 熔丝）；预留9路安装空间（两路160A以下熔丝+7路63A及以下空开） 

电池保护支路BLVD 

32A x 2 空开，10A x 2 空开，预留2路63A的安装位置 

环境指标 

运行环境温度 -20℃ ～ +55℃ 运行环境湿度 5% ～95% 

海拔 

0m ～4000m（海拔2000m～4000m范围，每升高200m温度指标下降1℃ ） 

www.huawei.com 

优势 

全方位防雷保护 

交流输入防雷  C级防雷 

 标准雷击泄放电流：20KA，8/20μs 

 最大雷击泄放电流：40KA，8/20μs 

直流输出防雷（需加

配直流防雷板） 

 差模防护：10kA，8/20μs  共模防护：20KA，8/20μs 

整流模块 

输入电压 

85VAC～300VAC，额定电压220VAC 

输入频率 45Hz～66Hz，额定频率50/60Hz 输出电压 43.2VDC～58VDC，默认输出53.5VDC 效率 

大于96％，最高效率达96.8％ 

额定输出功率 

 2900W（交流输入176VAC ～ 300VAC）  1200W（交流输入85VAC ～ 175VAC） 

监控单元 

蓄电池管理 

 蓄电池均浮充管理  LLVD & BLVD下电管理  蓄电池放电测试  蓄电池剩余容量测试  蓄电池温度补偿 

 蓄电池/负载过温下电保护 

实时告警管理  实时声光告警及告警存储 系统控制 

 整流模块电压/电流调整 

 整流模块开关机控制 

 蓄电池强制接通与断开控制  负载强制接通与断开控制 

模块休眠管理 根据负载状态，自动调节模块启动休眠模式，降低能耗 

远程监控 

支持干接点告警输出  

支持RS232/RS485通信功能 
