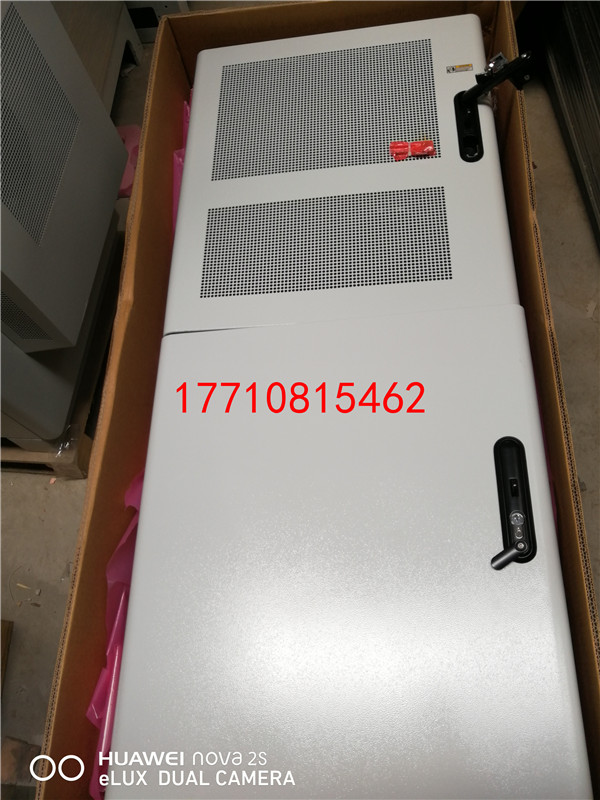

华为BTS3900A开关电源柜

华为BTS3900A宏基站,BTS3900A室外电源柜

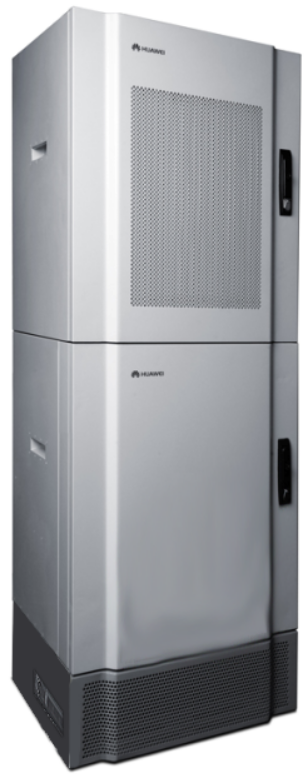

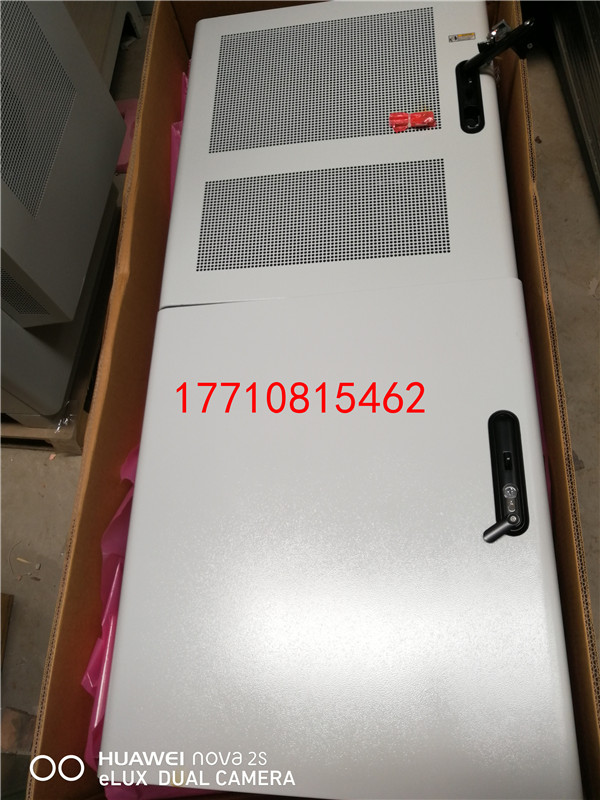

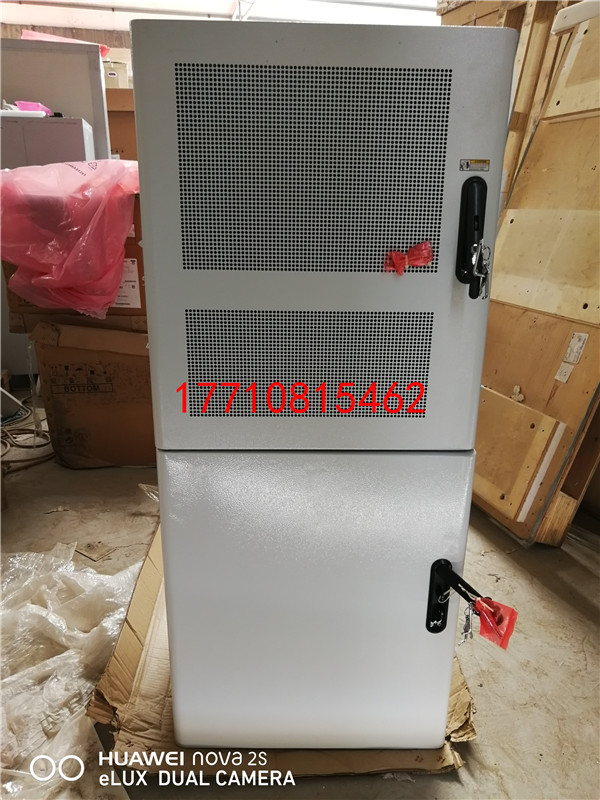

机柜按IEC297标准设计，外观为白色立式机柜。

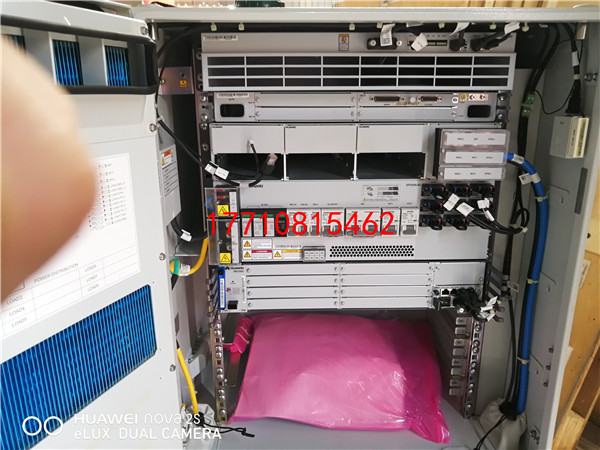

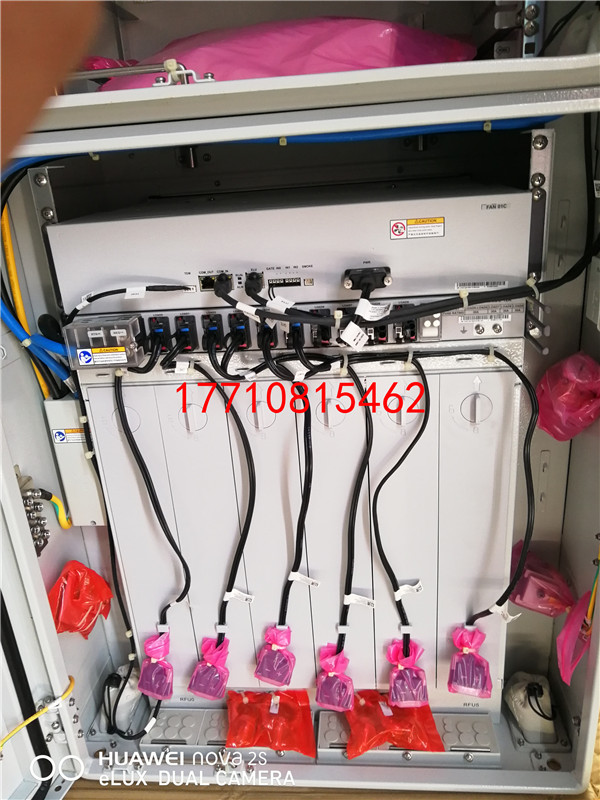

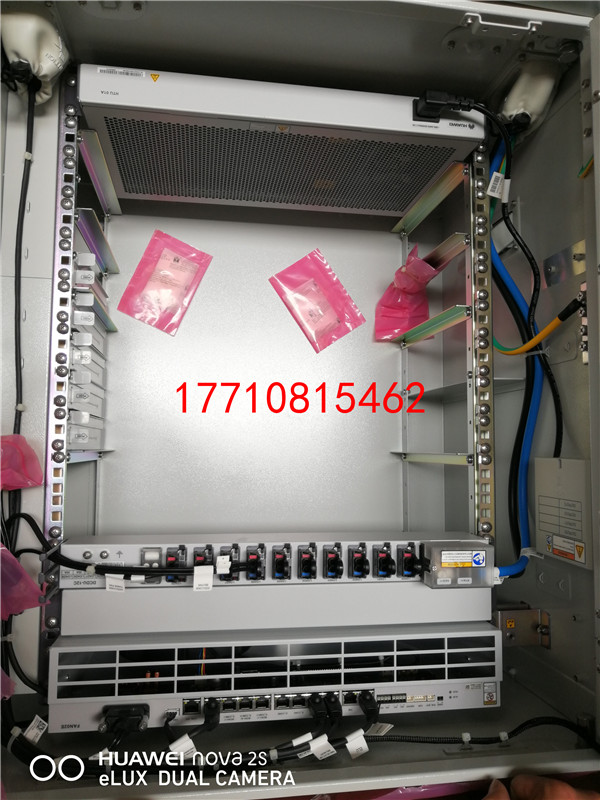

主要由射频柜RFC和APM30H电源柜组合而成。

单板	全称	解释
DRFU	Double Radio filter unit	双密度射频滤波器单元

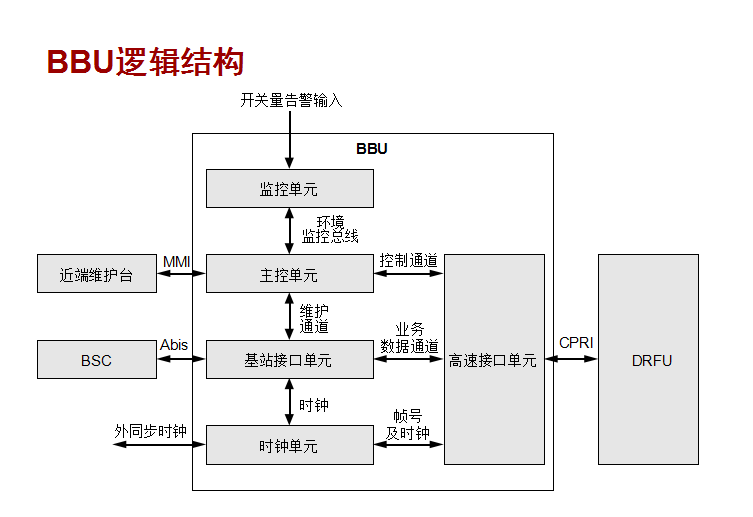

BBU	Base Band unit	基带处理单元
GTMU	Transmission& Timing& Management Unit for BBU	GSM 主控传输单元
UPEA	Universal power and Environment interface unit Type A (-48v)	通用电源环境接口单元类型A
BSBC	Universal BBU Subrack Backplane Type C(2U)	通用BBU基带背板
UBFA	Universal BBU Fan Unit Type A (2U)	通用BBU风扇单元
UEIU	Universal Environment Interface unit	通用环境接口单元
UELP	Universal E1/T1 Lighting Protection unit	通用E1/T1防雷单元
UFLP	Universal FE/GE Lighting Protection unit	通用FE/GE防雷单元
CPRI	Common Protocol Radio Interface	通用无线协议接口
DCDU-02	Direction Current Distribution Unit	直流配电单元
GATM	GSM Antenna and TMA control Module	GSM天线/塔放控制模块
APMI	APM Power Monitor unit Interface Board	APM电源监控防雷转接板
AFMU	APM Fan Monitor unit Interface Board	APM风扇环境监控单元接口板

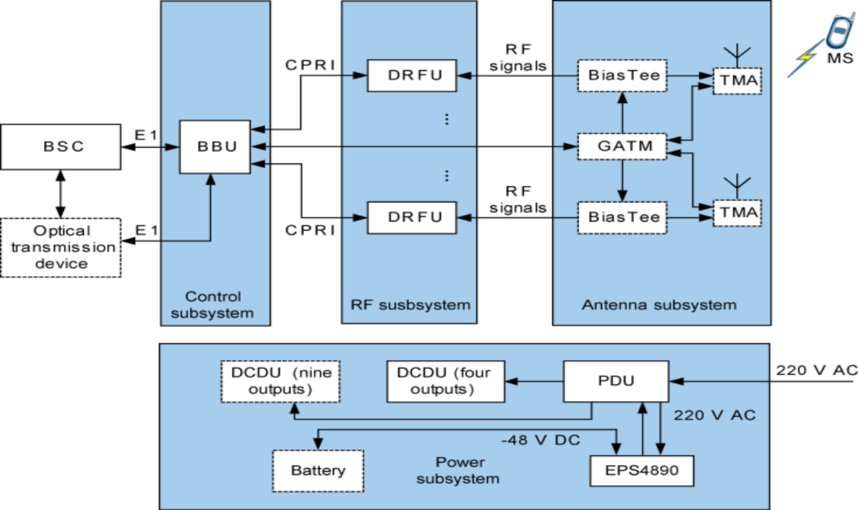

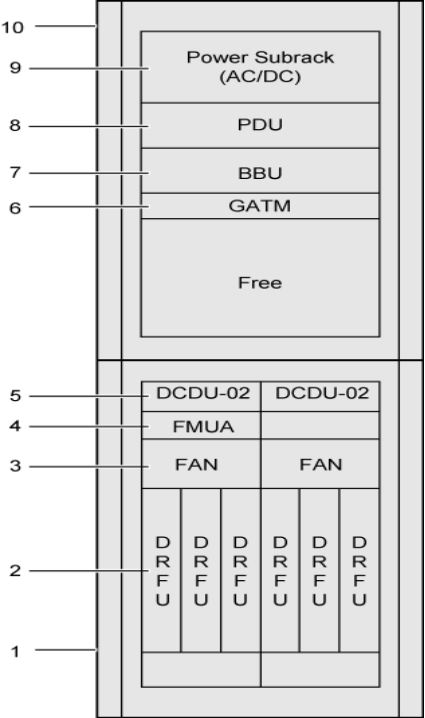

BTS3900A典型硬件结构

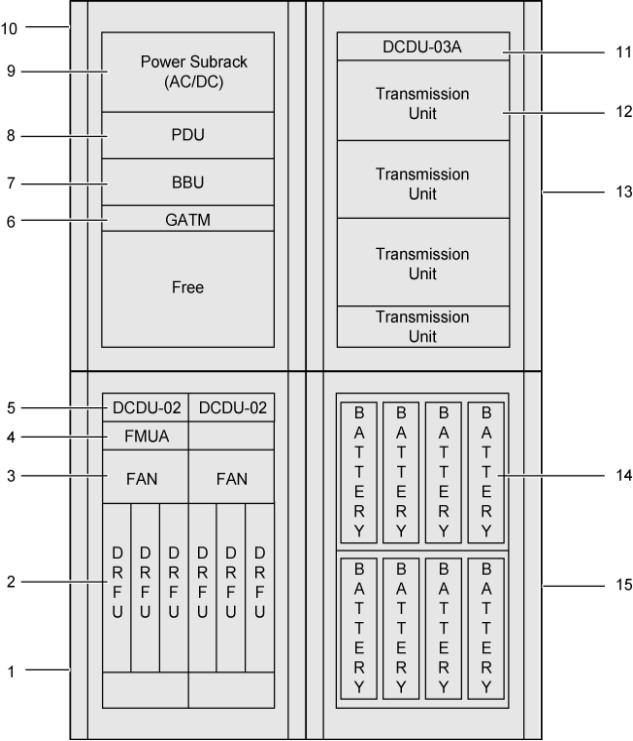

机柜结构依据扩展机柜的配置不同包括：

6RFU射频柜和APM30电源柜组合结构。

3RFU射频柜和APM30电源柜组合结构。

6RFU射频柜和APM30电源柜、APM30传

输柜和APM30电池柜组合结构。

机柜结构依据扩展机柜的配置不同包括：

6RFU射频柜和APM30电源柜组合结构。

3RFU射频柜和APM30电源柜组合结构。

6RFU射频柜和APM30电源柜、APM30

传输柜和APM30电池柜组合结构。
