华为ECC800数据机房控制器华为ECC800 数据机房控制器

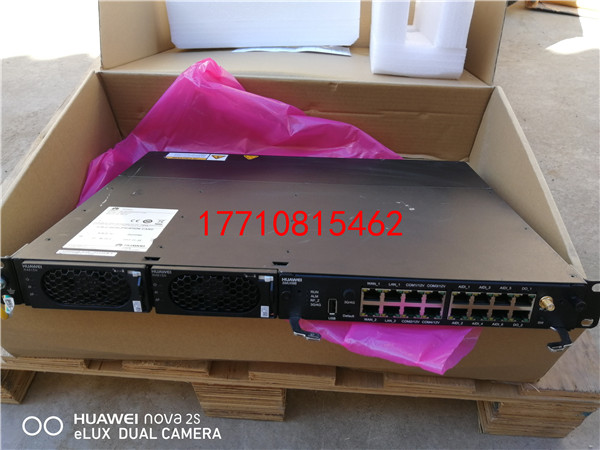

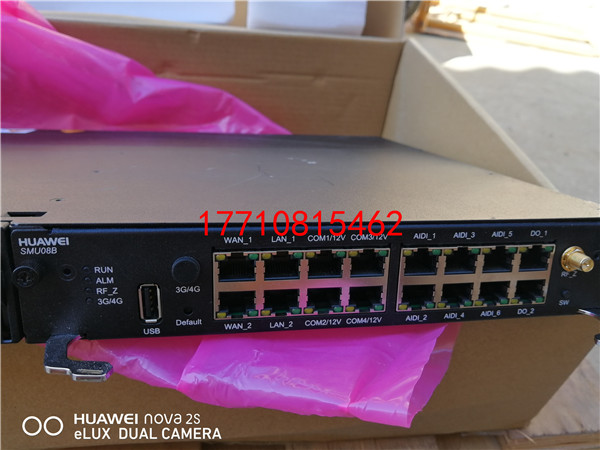

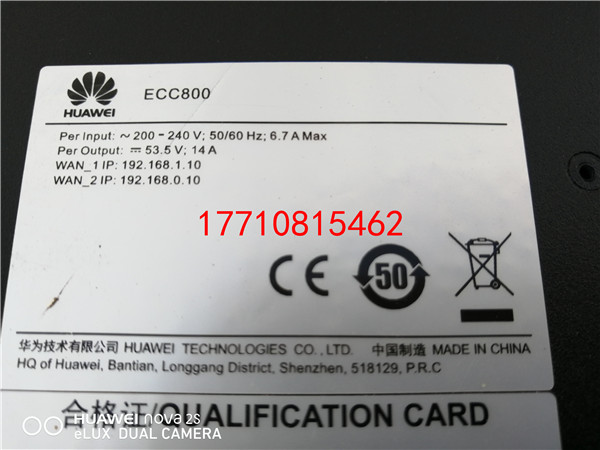

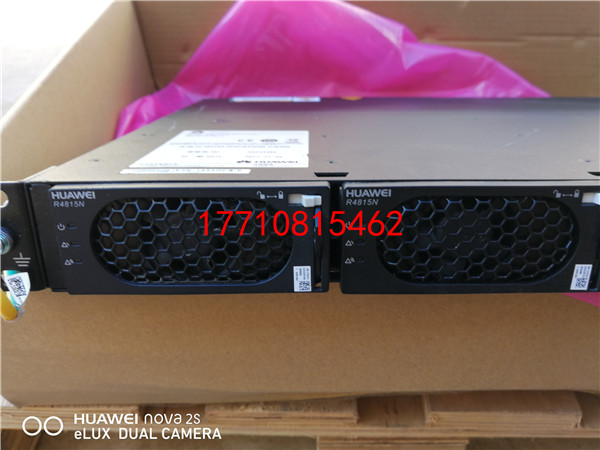

ECC800 数据机房控制器 UPS5000E、依米康 SCU-20K、PDU2000-M(C)、PMAC615、PMCA625 交流电 表仪等部件。 试验局版本。 ECC800 数据机房控制器 2 开关电源的供电电压为危险电压，直接接触或通过潮湿物体间接接触可能会带来危 险。 不规范、不正确的操作，可能会引起火灾或电击等意外事故。 设备电气连接之前，必须断开设备的前级保护开关。 接通交流电之前，必须确保已完成设备的电气连接。 连接负载（用电设备）线缆或电池线缆之前，必须确认线缆和端子的极性，以防 反接。 防静电要求 − 为防止人体静电损坏敏感元器件，在接触电路板之前，必须佩戴防静电手套 或者防静电腕带，并将防静电腕带的另一端良好接地。 − 手持单板时，必须持单板边缘不含元器件的部位，禁止用手触摸芯片。 − 拆卸下来的单板，必须用防静电包材进行包装后储存或运输。 布线要求 线缆在高温环境下使用可能造成绝缘层老化、破损，线缆与直流母排、分流器、 熔丝之间应保持足够距离。 信号线与强电流线或高压线分开绑扎。 用户自备线缆应具备阻燃能力。 机械安全 钻孔安全 禁止自行在机柜上钻孔。不符合要求的钻孔会破坏机柜的电磁屏蔽性能、损伤内部电 缆，钻孔所产生的金属屑进入机柜会导致电路板短路。 在机柜上钻孔前，应先移开机柜内部的电缆。 钻孔时应佩戴护目镜和保护手套。 严防金属屑掉入机柜内部，钻孔后应及时打扫、清理金属屑。 搬运重物安全 − 搬运重物时，应做好承重的准备，避免被重物压伤或扭伤。 − 用手搬运设备时，应佩戴保护手套，以免双手被尖角割伤。 ECC800 数据机房控制器 用户手册 2 产品概述 3 2 产品概述 2.1 产品定位 ECC800 是一款智能化、布局灵活、维护方便、可靠性高的机房环境和设备监控系统。 ECC800 作为微模块本地管理的核心部件，采用 PoE 总线方式扩展，可灵活布局各种 智能监控设备，实现微模块内的设备管理，其应用在 FusionModule2000、 FusionModule1000 和 FusionModule800 智能微模块数据中心。 ECC800e 提供微模块内部设备的实时状态、告警信息和配置信息进行管理，提供可视 化界面，方便用户运维微模块内部设备，其应用在 FusionModule500 微型智能微模块 数据中心。 图2-1 ECC800 外观 图2-2 ECC800e 外观 ECC800 数据机房控制器 用户手册 2 产品概述 4 图2-3 ECC800 系统组网图（FusionModule2000） 图示 RF_Z 代表无线组网，RF_Z(1)的设备可以和 ECC800 进行无线通信，RF_Z(2)的 BIM 和 CIM 之间进行无线通信；RF_Z(1)和 RF_Z(2)采用的协议不一样，相互隔离。 当门禁执行器、天窗执行器、多功能传感器和 ECC800 之间通过 PoE 连接且通信成功后，自 动建立无线通信。 图2-4 ECC800e 系统组网图（FusionModule500） ECC800 数据机房控制器 用户手册 2 产品概述 5 图2-5 ECC800 系统组网图（FusionModule1000） 图2-6 ECC800 系统组网图（FusionModule800） 2.2 特性列表 高效 − 支持无线设备接入，提供通信备份，减少工程布线，可靠性高。 − 支持门禁卡、密码、指纹多种权限管理，可用性高。 − 支持告警短信通知，实现远程维护。 − 支持微模块 PUE 统计，以仪表盘和曲线显示，可实时查看微模块能耗状况。 ECC800 数据机房控制器 用户手册 2 产品概述 6 − 支持机柜级的电子锁和温度监控，安全性高。 − 支持 PoE 总线供电及通信，带宽资源丰富，部署便捷。 − 支持智能 iCooling 管理，通过机柜温度和能耗变化，驱动空调智能调控，实 现节能减排。 − 支持远程升级、巡检数据导出、配置参数同步。 − 支持设备在线检测，实现网络通信状态的告警提示。 简单 − 支持本地 WiFi 热点，移动设备无线接入，可用性高。 − 支持 PAD 和手机 APP 实时查看设备信息，方便运维。 − 支持监控设备即插即用接入 PoE 总线，自发现、自注册、免配置，交付快 捷，可维护性高。 − 支持设备快速进入方式。 可靠 − 支持智能联动管理，可自定义联动逻辑，实现智能运维。 − 支持双路电源输入，可靠性高。 − 支持智能电池监控管理，可实现电池单体电压、内阻监控，及时发现失效单 体。 − 采用 SNMP 协议，支持与网管 NetEco 对接，实现多场景的集中管理。 ECC800 数据机房控制器 用户手册 3 设备介绍 7 3 设备介绍 3.1 ECC800 ECC800 主要用于微模块内的设备及环境监控，由电源模块和 ECC800 主控模块组成。 图3-1 ECC800 外观（正面） （1）电源模块 1 （2）电源模块 2 （3）状态指示灯 （4）3G/4G 天线端口 厂家：广东盛路天线有限公司 型号：SL10802U （5）FE 端口 （WAN_1～WAN_2、 LAN_1～LAN_2） （6）AI/DI_1～6 传感器 输入接口 （7）RF_Z 天线端口 厂家：广东盛路天线有限公司 型号：SL15334H （8）SW 按钮 （9）DO_1～2 输出干接 点 （10）RS485 端口（COM1～ 4/12V） （11）Default 按钮 （12）USB （13）ECC800 主控模块 ECC800 数据机房控制器 用户手册 3 设备介绍 8 以电源模块满配时的 ECC800 外观为例，根据不同应用场景，电源模块 1 和电源模块 2 可作为选 配项。 图3-2 ECC800 外观（背面） （1）53.5V DC_OUT1 （2）53.5V DC_OUT2 （3）AC_INPUT1 （4）AC_INPUT2 图3-3 ECC800 主控模块侧面 （1）SIM 卡插槽 （2）Micro-SD 卡插槽 ECC800 指标参数 表3-1 ECC800 环境参数 项目 指标 工作温度 –20℃～+50℃ ECC800 数据机房控制器 用户手册 3 设备介绍 9 项目 指标 贮存温度 –40℃～+70℃ 相对湿度 5% RH～95% RH，无凝露 海拔高度 0m～4000m，3000m～4000m 使用时高温降额，每升高 200m 降低 1℃ 表3-2 ECC800 结构指标 项目 指标 尺寸（长×宽×高） 442mm×330mm×43.6mm 颜色 黑色 安装要求 支持 1U 标准机柜安装 支持 19 英寸机架安装 环保要求 RoHS5 MTBF 50 万小时 表3-3 ECC800 技术指标 项目 指标 电源输入 支持两路交流输入 额定工作电压：200V AC～240V AC/100V AC～120V AC 额定工作频率：50Hz/60Hz 电源输出 输出电压：42V DC～58V DC（额定值：53.5V DC） 双路供电输出功率：2000W（176V AC～300V AC）； 940W（85V AC～175V AC 线性降额） 单路供电输出功率：1000W（176V AC～300V AC）； 470W（85V AC～175V AC 线性降额） FE 扩展 支持 2 路 WAN 接口，2 路 LAN 接口，10/100M 通讯速率 RS485 串口扩展 支持 4 路 RS485 接口，通讯速率默认 9600bps 每个端口可提供 12V DC 电源，额定电流 450mA AI/DI 扩展 （RJ45） 支持 6 路 AI/DI 接口，可连接烟感、水浸及温度等传感器 每个端口可提供 12V DC 电源，额定电流 85mA ECC800 数据机房控制器 用户手册 3 设备介绍 10 项目 指标 DO 扩展（RJ45） 2 个 DO 接口，每个接口都支持无源和有源 DO。 支持无源（干接点）DO 接口，干接点触点容量 20W，最大 允许接入电压 60V DC，额定电流 500mA 支持有源 DO 接口，输出 12V DC/450mA 无线通讯 支持无线通讯，满足 IEEE802.15.4 标准 3G（选配） 支持 3G 通讯（WCDMA 制式），同时兼容 2G（GSM 制式） 通讯，提供一个标准 SIM 卡插槽 说明 使用 SIM 卡时，现场必须有信号覆盖 只支持短信通知业务，不支持数据业务 USB 支持通用 USB 接口 按键 SW：无线组网配对复用按键 Default：恢复默认 IP 地址按键 表3-4 ECC800 RF 参数 型号 指标 ECC800 RF_Z 操作频率 2405MHz～2480MHz RF_Z EIRP 功率（最大） 5dBm 3G/4G 操作频率 WCDMA BAND：850MHz～ 2100MHz GSM：850MHz～1900MHz 3G/4G EIRP 功率（最 大） 36dBm 软件版本 V100 指示灯 表3-5 ECC800 主控模块指示灯说明 指示灯 颜色 名称 状态 状态说明 RUN 绿色 模块运行状态指 示灯 常亮 电源正常；程序加载；WiFi 的 WPS 配对中 常灭 电源异常 ECC800 数据机房控制器 用户手册 3 设备介绍 11 指示灯 颜色 名称 状态 状态说明 慢闪 软件运行正常（0.5Hz 慢闪， 1s 亮、1s 灭）；NetEco 成功 注册 快闪 未注册 NetEco（4Hz 快闪， 0.125s 亮，0.125s 灭） ALM 红色 告警指示灯 常亮 系统故障告警 常灭 系统正常 3G 绿色 3G 状态指示灯 常亮 3G 模块上电 常灭 3G 模块停止运行；未配置 3G 模块 慢闪 3G 模块拨号成功（0.5Hz 慢 闪，1s 亮、1s 灭） 快闪 3G 模块向运营商注册成功 （4Hz 快闪，0.125s 亮，0.125s 灭） RF_Z 绿色 通信状态指示灯 常亮 无网络参数，等待创建网络 慢闪 网络建立，禁止节点加入 （0.5Hz 慢闪，1s 亮、1s 灭） 超快闪 网络建立，允许节点加入 （10Hz 快闪，0.05s 亮、0.05s 灭） 表3-6 电源模块指示灯说明 指示灯 颜色 名称 状态 状态说明 绿色 电源指示灯 常亮 模块有电源输入 常灭 模块无电源输入；模块故障 慢闪 人工查询状态（0.5Hz 慢闪，1s 亮、1s 灭） 快闪 模块应用程序加载状态（4Hz 快 闪，0.125s 亮，0.125s 灭） 黄色 告警指示灯 常亮 环境温度过高引发模块限功率预 告警；环境温度过高或过低保护 关机告警 电源输入过欠压保护 ECC800 数据机房控制器 用户手册 3 设备介绍 12 指示灯 颜色 名称 状态 状态说明 直流输入正负反接 轻度不均流 输出过压 模块休眠关机 常灭 模块无保护告警 慢闪 模块与外部通讯中断（0.5Hz 慢 闪，1s 亮、1s 灭） 红色 故障指示灯 常亮 输出过压锁死 模块内部故障引起的无输出 常灭 模块无故障 无线组网配对（SW）、IP 地址复位（Default）按键说明 表3-7 无线组网配对、IP 地址复位按键说明 按键名 称 功能说明 操作说明 指示灯状态 SW 无线组网 RF_Z （802.15.4）配 对 非无线组网（802.15.4）配对模式 下，按 1.2s～5s，进入无线组网 配对模式 RF_Z 指示灯超快闪 无线组网（802.15.4）配对模式 下，按 1.2s～5s 退出配对模式或 不按键 30min 后退出配对模式 RF_Z 指示灯慢闪 按 6s 以上，网络参数擦除 RF_Z 指示灯亮 WiFi 配对按键 说明 仅配置 WiFi 转 换器场景支 持。 非 WiFi 配对模式下，短按小于 1.2s，进入 WiFi 配对模式 进入配对模式 时，RUN 指示 灯常亮 配对成功后， RUN 指示灯恢 复 WiFi 配对前 状态闪烁 3min 内未配对 成功，RUN 指 示灯恢复 WiFi 配对前状态闪烁 ECC800 数据机房控制器 用户手册 3 设备介绍 13 按键名 称 功能说明 操作说明 指示灯状态 Default IP 地址复位 长按 3s，ECC800 的 WAN_1 端 口 IP 地址恢复出厂默认地址： 192.168.1.10 无 通信接口 ECC800 提供了以下通信接口，其 RJ45 接口的引脚线序如图 3-4 所示。 图3-4 RJ45 接口引脚线序 2 个 WAN 口（WAN_1、WAN_2），2 个 LAN 口（LAN_1、LAN_2）共 4 个 FE 接口， FE 接口线序定义如表 3-8 所示。 表3-8 FE 接口线序定义 项目 说明 线序 Pin1 TX+ Pin2 TXPin3 RX+ Pin4 - Pin5 - Pin6 RXPin7 - Pin8 - 指示灯 绿灯 Link 链接上，常亮 黄灯 ACT 数据通信状态，闪烁 ECC800 数据机房控制器 用户手册 3 设备介绍 14 4 路 RS485 接口（COM1/12V～COM4/12V），RS485 接口线序定义如表 3-9 所示。 表3-9 RS485 接口线序定义 项目 说明 线序 Pin1 RS485+ Pin2 RS485- Pin3 12V DC_OUT Pin4 RS485+ Pin5 RS485- Pin6 - Pin7 - Pin8 GND 指示灯 绿灯 电源输出指示灯 常亮：12V DC 输出正常 常灭：12V DC 无输出 6 路 AI/DI 干接点输入接口（AI/DI_1～6），AI/DI 接口线序定义如表 3-10 所示。 Pin1、2、4、5 为传感器类型识别引脚。 Pin3、8 为电源输出接口。 Pin6、7 为传感器采集引脚。Pin7 可以检测 4mA～20mA 电流型传感器；Pin6、Pin7 可以检 测无源干节点型传感器输出状态；Pin3、Pin7 可以实现温度传感器的检测。 表3-10 AI/DI 接口线序定义 项目 说明 线序 Pin1 Type_1 Pin2 Type_2 Pin3 12V DC Pin4 Type_3 Pin5 Type_4 Pin6 DIPin7 DI+ Pin8 GND ECC800 数据机房控制器 用户手册 3 设备介绍 15 项目 说明 指示灯 绿灯 电源输出指示灯 常亮：12V DC 输出正常 常灭：12V DC 无输出 2 路 DO 干接点输出（DO_1、DO_2），DO 接口线序定义如表 3-11 所示。 表3-11 DO 接口线序定义 项目 说明 线序 Pin1 - Pin2 - Pin3 12V DC_OUT Pin4 - Pin5 - Pin6 DO_NO Pin7 DO_COM Pin8 GND 指示灯 绿灯 电源输出指示灯 常亮：12V DC 输出正常 常灭：12V DC 无输出 表3-12 USB 口线序定义 项目 说明 线序 Pin1 5V Pin2 DM Pin3 DP Pin4 GND 电源接口 ECC800 提供了 2 个单相 AC 输入接口（AC_INPUT1、AC_INPUT2），2 个 DC 输出接 口（DC_OUTPUT1、DC_OUTPUT2）共 4 个电源接口，线序定义如表 3-13 所示。 ECC800 数据机房控制器 用户手册 3 设备介绍 16 表3-13 线序定义 接口类型 线序 说明 AC Pin1 L Pin2 PE Pin3 N DC Pin1 48V+ Pin2 48VGND 3.2 ECC800e ECC800e 主要用于智能微模块内的设备及环境监控。 图3-5 ECC800e 外观 （1）电源输入插头 （2）IR （3）SW 键 （4）Micro SD 卡安 装位置 （5）USB（USB1～USB4） （6）Default 按钮 （7）FE 端口（WAN 口和 LAN 口） （8）RS485 端口（COM1、 COM2～3/12V）和 CAN 口 （COM4） （9）AI/DI_1～5 传感器输 入接口 （10）DO 输出干接 点 （11）状态指示灯 ECC800 数据机房控制器 用户手册 3 设备介绍 17 表3-14 ECC800e 技术参数 项目 参数 电源输入 支持 1 路交流输入 额定工作电压：100V AC～240V AC 额定工作频率：50Hz/60Hz 输入电流：MAX0.5A FE 扩展 支持 1 路 WAN 接口，1 路 LAN 接口，10/100M 通讯速率 RS485 串口扩展 预留 3 路 RS485 接口，通讯速率默认 9600bps COM2~COM3 端口可提供 12V DC 电源，额定电流 450mA 说明 COM4 端口的 Pin1，Pin2，Pin4 和 Pin5 提供 RS485 信号，与 COM3 端口共用 COM4 端口的 Pin7 和 Pin8 提供 CAN 信号 AI/DI 扩展 （RJ45） 支持 5 路 AI/DI 接口，可连接感烟、水浸及温度等传感器 每个端口可提供 12V DC 电源，额定电流 85mA DO 扩展（RJ45） 1 个 DO 接口，支持无源和有源 DO。 支持无源（干接点）DO 接口，干接点触点容量 20W，最大 允许接入电压 60V DC，额定电流 0.5A 支持有源 DO 接口，输出 12V DC/450mA USB 支持 USB2.0 和 4 路 USB 设备接入 按键 SW：无线组网配对复用按键 Default：恢复默认 IP 地址按键 表3-15 ECC800e 主控模块指示灯说明 指示灯 颜色 名称 状态 状态说明 RUN 绿色 模块运行状态指 示灯 常亮 电源正常；程序加载；WiFi 的 WPS 配对中 常灭 电源异常 慢闪 软件运行正常（0.5Hz 慢闪， 1s 亮、1s 灭）；NetEco 成功 注册 快闪 未注册 NetEco（4Hz 快闪， 0.125s 亮，0.125s 灭） ALM 红色 告警指示灯 常亮 系统故障告警 ECC800 数据机房控制器 用户手册 3 设备介绍 18 指示灯 颜色 名称 状态 状态说明 常灭 系统正常 PWR 绿色 电源指示灯 常亮 系统通电正常 常灭 系统通电异常 表3-16 无线组网配对、IP 地址复位按键说明 按键名称 功能说明 操作说明 SW 预留 - Default IP 地址复位 长按 3s，ECC800e 的 WAN 端口 IP 地址恢复出 厂默认地址：192.168.1.10 3.3 南向设备介绍 3.3.1 机柜采集器 机柜采集器主要用于智能微模块 IT 机柜的环境数据采集及控制，机柜采集器外观如图 3-6 所示。 图3-6 机柜采集器外观 （1）接地端口 （2）48V DC 电源输入端口 （3）PoE 端口 （4）COM1/12V （5）COM2/12V （6）COM3 （7）COM4 （8）NTC1～3 （9）NTC4～6 （10）AI/DI_1 （11）AI/DI_2 （12）12V_1 （13）12V_2 （14）BLINK 按键 （15）状态指示灯 ECC800 数据机房控制器 用户手册 3 设备介绍 19 指标参数 机柜采集器的技术指标如表 3-17 所示。 表3-17 机柜采集器技术指标 项目 指标 电源输入 直流输入：采用端子，输入电压 36V DC～60V DC PoE 供电：提供 1 路 PoE 接口，支持 IEEE802.3at 标准 12V 电源输 出 支持 2 路 12V DC 电源输出，额定输出电流 250mA PoE 接口 支持 FE 通讯，10/100M 通讯速率 RS485 串口 扩展 支持 4 路 RS485 接口，通讯速率默认 9600bps 其中 2 路 RS485 接口支持 12V DC 电源输出，额定电流 400mA 其中 2 路隔离 RS485 接口，通讯速率默认 9600bps，不支持电源 输出 AI/DI 输入 支持 2 路有源 AI/DI 输入接口，端口电压 12V DC，额定电流 200mA 温度采集接 口 支持 6 路温度采集，接口为 2 个 RJ45 接口，每个 RJ45 接口支持 3 路温度采集传感器 眨眼按键 支持眨眼功能 指示灯 机柜采集器指示灯说明如表 3-18 所示。 表3-18 机柜采集器指示灯说明 指示灯 颜 色 名称 状态 状态说明 PWR 绿 色 电源输入状态 指示灯 常亮 电源输入正常 常灭 无电源输入 RUN 绿 色 模块运行状态 指示灯 常灭 电源异常；单板程序加载 慢闪 软件运行正常（0.5Hz 慢闪，1s 亮、1s 灭） 快闪 PoE 通信失败（4Hz 快闪，0.125s 亮、0.125s 灭） ECC800 数据机房控制器 用户手册 3 设备介绍 20 指示灯 颜 色 名称 状态 状态说明 眨眼 0.5s 超快闪（10Hz 超快闪，0.05s 亮、0.05s 灭）、0.5s 灭，持续 10s ALM 红 色 告警指示灯 常亮 系统故障告警 常灭 系统无告警 3.3.2 智能 ETH 插座 智能 ETH 插座用于支持 ECC800 的 53.5V DC 电源及 FE 通讯扩展，可在智能微模块内 灵活布局。 智能 ETH 插座的外观如图 3-7 所示。 图3-7 智能 ETH 插座外观 （1）PWR_IN 电源 级联接口 （2）FE_1 信号级联 接口 （3）PoE_1～2 接口 （4）PoE_3～4 接口 （5）48V_OUT1 电 源输出接口 （6）48V_OUT2 电 源输出接口 （7）FE_2 信号 级联接口 （8）PWR_OUT 电 源级联接口 （9）BLINK 按键 （10）状态指示灯 指标参数 智能 ETH 插座的技术指标如表 3-19 所示。 ECC800 数据机房控制器 用户手册 3 设备介绍 21 表3-19 智能 ETH 插座技术指标 项目 指标 电源输入 PWR_IN D 型电源输入端子，用于电源级联，输入电压范围 45V DC～55V DC 电源输出 PWR_OUT D 型电源输出端子，用于电源级联，输出电压范围 45V DC～55V DC 48V_OUT1 和 48V_OUT2，采用端子，输出电压范围 45V DC～ 55V DC FE 接口 支持 2 路 FE 接口，采用 RJ45 带灯端子，10/100M 通讯速率，用于 智能 ETH 插座间级联以及与上位机通讯 PoE 接口 支持 4 路 PoE 接口，采用 RJ45 带灯端子，10/100M 通讯速率，满足 IEEE802.3at 标准 BLINK 按键 按一下，RUN 灯间断超快闪眨眼（0.5s 超快闪、0.5s 灭，持续 10s） 指示灯 智能 ETH 插座指示灯说明如表 3-20 所示。 表3-20 智能 ETH 插座指示灯说明 指示灯 颜色 名称 状态 状态说明 PWR 绿色 电源输入状态 指示灯 常亮 电源输入正常 常灭 无电源输入 RUN 绿色 模块运行状态 指示灯 常灭 电源异常 慢闪 成功注册 ECC800，软件正常运 行（0.5Hz 慢闪，1s 亮、1s 灭） 快闪 未成功注册 ECC800（4Hz 快 闪，0.125s 亮、0.125s 灭） 眨眼 0.5s 超快闪（10Hz 超快闪， 0.05s 亮、0.05s 灭）、0.5s 灭， 持续 10s ALM 红色 告警指示灯 常亮 系统故障告警 常灭 系统无告警 ECC800 数据机房控制器 用户手册 3 设备介绍 22 3.3.3 门禁执行器 门禁执行器为微模块密闭通道门的控制部件，通过 FE、无线组网（802.15.4）接入到 ECC800 控制器。门禁执行器通过检测读卡器刷卡信息、开门按钮信息以及消防联动信 息，执行打开电磁锁，同时具备门禁权限管理、进出门事件记录、告警记录等功能。 门禁执行器的外观如图 3-8 所示。 图3-8 门禁执行器外观 （1）48V 电源接口 （2）PoE 接口 （3）RS485 接口 COM2 （4）RS485 接口 COM1 （5）地址拨码开关 （6）状态指示灯 （7）BLINK 按键 （8）WG_2 韦根接口 （9）WG_1 韦根接口 （10）AI/DI_2 干接点 （11）AI/DI_1 干接点 （12）LOCK/GND/GATE/GND/ 门磁/电磁锁接口 指标参数 门禁执行器的技术指标如表 3-21 所示。 表3-21 门禁执行器技术指标 项目 指标 电源输入 直流输入：采用端子，输入电压 36V DC～60V DC PoE 供电：提供 1 路 PoE 接口，支持 IEEE802.3at 标准 PoE 接口 支持 FE 通讯，10/100M 通讯速率 ECC800 数据机房控制器 用户手册 3 设备介绍 23 项目 指标 无线通信 支持 1 路无线通信接口，满足 IEEE802.15.4 标准，和 FE 通讯互为备 份 AI/DI 接口 支持 2 路 AI/DI 接口，可连接消防告警和出门按钮 DO 输出 支持 1 路 12V DC 控制电磁锁的电源输出，采用端子 DI 输入 支持 1 路 DI 输入接口，可接门磁开关 RS485 串口 扩展 支持 1 路 2 个 RS485 接口，默认通讯速率 9600bps，支持物理端口级 联（预留功能） 韦根接口 支持 2 路韦根接口，12V DC 读卡器工作电源输出，支持两路读卡器 同时工作 BLINK 按键 按小于 1s，眨眼功能 按 1s～5s 搜索网络，开始组网 按大于 6s，擦除组网参数 地址拨码 支持 4PIN 的地址拨码开关 电子标签 支持电子标签 指示灯 门禁执行器指示灯说明如表 3-22 所示。 表3-22 门禁执行器指示灯说明 指示灯 颜色 名称 状态 状态说明 PWR 绿色 电源输入状态 指示灯 常亮 电源输入正常 常灭 无电源输入 RUN 绿色 通讯状态指示 灯 常灭 电源异常，单板程序加载 慢闪 成功注册 ECC800，软件正常运 行（0.5Hz 慢闪，1s 亮、1s 灭） 快闪 通信断链，未成功注册 ECC800 （4Hz 快闪，0.125s 亮、0.125s 灭） 眨眼 0.5s 超快闪（10Hz 超快闪， 0.05s 亮、0.05s 灭）、0.5s 灭， 持续 10s ALM 红色 告警指示灯 常亮 系统故障告警 ECC800 数据机房控制器 用户手册 3 设备介绍 24 指示灯 颜色 名称 状态 状态说明 常灭 系统无告警 RF_Z 绿色 无线通讯状态 指示灯 常亮 无网络参数，等待创建网络 慢闪 网络建立，禁止节点加入 （0.5Hz 慢闪，1s 亮、1s 灭） 超快闪 网络建立，允许节点加入 （10Hz 超快闪，0.05s 亮、0.05s 灭） 间断超快闪 正在搜索网络，0.5s 超快闪、 0.5s 灭 通信接口 1 路 DO 输出（LOCK/GND）和 1 路 DI 输入（GATE/GND）接口， LOCK/GND/GATE/GND 的接口线序定义如表 3-23 所示。 表3-23 LOCK/GND/GATE/GND 接口线序定义 项目 说明 LOCK/GND （控制电子 锁）线序 LOCK 12V_OUT GND GND GATE/GND （门磁）线序 GATE DI1 GND GND 3.3.4 交流执行器 交流执行器主要应用于微模块内，通过门禁系统、上位机指令或红外联动信息（默认 禁止）或照明按钮控制微模块内照明，并提供 PAD 充电接口。交流执行器支持无线组 网（802.15.4）接入 ECC800 控制器。 交流执行器的外观如图 3-9 所示。 ECC800 数据机房控制器 用户手册 3 设备介绍 25 图3-9 交流执行器外观 （1）AC OUT2 交 流输出接口 （2）AC OUT1 交 流输出接口 （3）AC IN 交流输 入接口 （4）状态指示灯 （5）BLINK 按键 （6）AI/DI 干接点 （7）COM1～2 RS485 接口 指标参数 交流执行器的技术指标如表 3-24 所示。 表3-24 交流执行器技术指标 项目 指标 电源输入 1 路交流输入，90V AC～240V AC 电源输出 AC OUT1：2 路交流输出，90V AC～240V AC，2 路电流总和最 大为 5A AC OUT2：1 路交流输出，90V AC～240V AC，电流最大为 5A 无线通信 支持 1 路无线通信接口，满足 IEEE802.15.4 标准 RS485 串口 1 路 2 个 RS485 接口，不隔离（预留） AI/DI 检测 2 路 AI/DI 干接点接口，支持连接 2 个开灯按钮 BLINK 按键 按小于 1s，眨眼功能 按 1s～5s 搜索网络，开始组网 按大于 10s，擦除网络参数 ECC800 数据机房控制器 用户手册 3 设备介绍 26 指示灯 交流执行器指示灯说明如表 3-25 所示。 表3-25 交流执行器指示灯说明 指示灯 颜色 名称 状态 状态说明 Power 绿色 电源状态指示 灯 常亮 电源输入正常 常灭 无电源输入 RUN 绿色 运行状态指示 灯 常灭 电源异常；单板程序加载 慢闪 成功注册 ECC800，软件正常运 行（0.5Hz 慢闪，1s 亮、1s 灭） 快闪 通信中断或未成功注册 ECC800 （4Hz 快闪，0.125s 亮、0.125s 灭） 眨眼 0.5s 超快闪（10Hz 超快闪， 0.05s 亮、0.05s 灭）、0.5s 灭， 持续 10s ALM 红色 告警指示灯 常亮 系统故障告警 常灭 系统无告警 RF_Z 绿色 通信状态指示 灯 常亮 无网络参数，等待创建网络 慢闪 网络建立，禁止节点加入 （0.5Hz 慢闪，1s 亮、1s 灭） 超快闪 网络建立，允许节点加入 （10Hz 超快闪，0.05s 亮、0.05s 灭） 间断超快闪 正在搜索网络，0.5s 超快闪、 0.5s 灭 3.3.5 天窗执行器 天窗执行器是微模块密闭通道翻转天窗的控制部件，可通过消防告警的联动信息或上 位机的控制信息，控制通道的翻转天窗。天窗执行器支持电子标签和无线组网 （802.15.4）功能。 天窗执行器的外观如图 3-10 所示。 ECC800 数据机房控制器 用户手册 3 设备介绍 27 图3-10 天窗执行器外观 （1）LOCK/GND 电 磁锁 DO 输出接口 （2）BUTTON/GND 开窗按钮 DI 输入接口 （3）AI/DI_1 传感 器输入接口 （4）AI/DI_2 传感 器输入接口 （5）BLINK 按键 （6）状态指示灯 （7）地址拨码开 关 （8）COM1 接口 （9）COM2 接口 （10）PoE 接口 （11）48V 电源接 口 指标参数 天窗执行器的技术指标如表 3-26 所示。 表3-26 天窗执行器技术指标 项目 指标 电源输入 直流输入：采用端子，输入电压 36V DC～60V DC PoE 供电：提供 1 路 PoE 接口，支持 IEEE802.3at 标准 PoE 接口 支持 FE 通讯，10/100M 通讯速率 无线通信 支持 1 路无线接口，满足 IEEE802.15.4 标准，和 FE 通讯互为备份 AI/DI 接口 支持 2 路 AI/DI 接口，检测消防联动信号，可接感烟检测信号 DO 输出 支持 1 路 12V DC 控制天窗电磁锁的电源输出，同时驱动 6 个天窗电 磁锁 DI 输入 支持 1 路 DI 输入接口，可接开窗按钮 ECC800 数据机房控制器 用户手册 3 设备介绍 28 项目 指标 BLINK 按键 按小于 1s，眨眼功能 按 1s～5s 搜索网络，开始组网 按大于 6s，擦除网络参数 地址拨码 支持 4PIN 的地址拨码开关 电子标签 支持电子标签 指示灯 天窗执行器指示灯说明如表 3-27 所示。 表3-27 天窗执行器指示灯说明 指示灯 颜色 名称 状态 状态说明 Power 绿色 电源输入状态 指示灯 常亮 电源输入正常 常灭 无电源输入 RUN 绿色 运行状态指示 灯 常灭 电源异常；单板程序加载 慢闪 成功注册 ECC800，软件正常 运行（0.5Hz 慢闪，1s 亮、1s 灭） 快闪 通信断链，未成功注册 ECC800（4Hz 快闪，0.125s 亮、0.125s 灭） 眨眼 0.5s 超快闪（10Hz 超快闪， 0.05s 亮、0.05s 灭）、0.5s 灭，持续 10s ALM 红色 告警指示灯 常亮 系统故障告警 常灭 系统无告警 RF_Z 绿色 通讯状态指示 灯 常亮 无网络参数，等待创建网络 慢闪 网络建立，禁止节点加入 （0.5Hz 慢闪，1s 亮、1s 灭） 超快闪 网络建立，允许节点加入 （10Hz 超快闪，0.05s 亮、0.05s 灭） 间断超快闪 正在搜索网络，0.5s 超快闪、 0.5s 灭 ECC800 数据机房控制器 用户手册 3 设备介绍 29 通信接口 1 路 DO 输出（LOCK/GND）和 1 路 DI 输入（BUTTON/GND）接口， LOCK/GND/BUTTON/GND 的接口线序定义如表 3-28 所示。 表3-28 LOCK/GND/BUTTON/GND 接口线序定义 项目 说明 LOCK/GND 线序 LOCK 12V_OUT GND GND BUTTON/GN D 线序 BUTTON DI3 GND GND 3.3.6 多功能传感器 多功能传感器是一款集成温度、湿度、烟感于一体的多参数监测传感器，支持通过 FE、无线通信接入到 ECC800 控制器。 图3-11 多功能传感器外观 （1）地址拨码 （2）BLINK 按键 （3）TEST 按键 （4）RF_Z 指示灯 （5）RUN 指示灯 （6）ALM 指示灯 ECC800 数据机房控制器 用户手册 3 设备介绍 30 指标参数 表3-29 多功能传感器技术指标 项目 指标 温度监测 –40℃～+70℃，精度 ≤ ±0.5℃（0℃～50℃） 湿度监测 0～100% RH，精度 ≤ ±5% RH（25℃，20% RH～80% RH，无 凝露） 烟雾监测 符合 Ul217 号标准，测试值每英尺 3.2%微弱灰，烟雾传感器可报 警 PoE 接口 提供 1 路 PoE 接口，支持 IEEE802.3at 标准 RS485 接口 预留 1 个 RS485 接口 DI 输入 支持 1 路 DI 输入接口，支持 12V DC 电源输入 BLINK 按键 支持无线通信： 按键小于 1s，眨眼功能 按键 1s～5s，搜索网络，开始组网 按键大于 6s，网络参数擦除 烟感测试按键 支持烟感功能测试 电子标签 支持电子标签 指示灯 表3-30 多功能传感器指示灯说明 指示灯 颜色 名称 状态 状态说明 RUN 绿色 模块运行状 态指示灯 慢闪 成功注册 ECC800，软件正常 运行（0.5Hz 慢闪，1s 亮、1s 灭） 快闪 未成功注册 ECC800 或通信中 断（4Hz 快闪，0.125s 亮、 0.125s 灭） 眨眼 0.5s 超快闪（10Hz 超快闪， 0.05s 亮、0.05s 灭）、0.5s 灭，持续 10s ALM 红色 告警指示灯 常亮 系统故障告警；烟雾告警 常灭 系统无告警 ECC800 数据机房控制器 用户手册 3 设备介绍 31 指示灯 颜色 名称 状态 状态说明 RF_Z 绿色 通信状态指 示灯 常亮 无网络参数，等待创建网络 慢闪 网络建立，禁止节点加入 （0.5Hz 慢闪，1s 亮、1s 灭） 超快闪 网络建立，允许节点加入 （10Hz 超快闪，0.05s 亮、0.05s 灭） 间断超快闪 正在搜索网络，0.5s 超快闪、 0.5s 灭 3.3.7 水浸传感器 水浸传感器能够实时监测当前区域地面上出现的漏水，当发现水浸情况时输出信号上 报报警状态。 3.3.7.1 WLDS600 水浸传感器 WLDS600 水浸传感器（编码：33010465）由水浸检测绳、漏水报警探测器和转接线缆 三部分组成。 图3-12 WLDS600 水浸传感器外观 （1）转接线缆 （2）转接线缆 B 端，接水浸检测 绳 （3）水浸检测绳 A 端，接转接 线缆 （4）水浸检测 （5）通信/电源线缆 ECC800 数据机房控制器 用户手册 3 设备介绍 32 绳 表3-31 WLDS600 水浸传感器技术指标 项目 指标 传感电缆长度 0～200m 工作电压 12V DC 工作温度 –20℃～70℃ 存储温度 –20℃～80℃ 湿度 10%～80%RH（无凝露） 3.3.7.2 WLDS900 水浸传感器 WLDS900 水浸传感器（编码：33010352）由水浸检测绳、漏水报警探测器和转接线缆 三部分组成。 图3-13 WLDS900 水浸传感器外观 （1）漏水报警探测器 （2）转接线缆 A 端，接漏水报警探 测器 （3）转接线缆 （4）转接线缆 B 端，接水浸检测绳 （5）水浸检测绳 A 端，接转接线缆 （6）水浸检测绳 ECC800 数据机房控制器 用户手册 3 设备介绍 33 表3-32 WLDS900 水浸传感器技术指标 项目 指标 工作电压 12V DC(9V DC～16V DC) 工作温度 –20℃～70℃ 存储温度 –40℃～85℃ 湿度 10%～80%RH（无冷凝） 3.3.7.3 电极式水浸传感器 电极式水浸传感器（编码：33010444）由电极探头和线缆组成。 图3-14 电极式水浸传感器外观 表3-33 电极式水浸传感器技术指标 项目 指标 工作电压 12V DC（9V DC～16V DC） 工作温度 –40℃～+80℃ 存储温度 –40℃～+85℃ 湿度 0～100%RH（无冷凝） 绝缘电阻 > 500MΩ 可靠性 失效率：800fits 功耗 < 1W ECC800 数据机房控制器 用户手册 3 设备介绍 34 3.3.8 WiFi 转换器 WiFi 转换器主要应用于微模块，可将 PoE 信号转换成 WiFi 信号，实现与 Pad、手机等 设备的通信。 图3-15 WiFi 转换器外观 （1）RF_1 天线接口 （2）RF_2 天线接口 （3）Reset 按键 （4）WPS 按键 （5）状态指示灯 （6）48V 电源接口 （7）PoE 接口 指标参数 表3-34 WiFi 转换器技术指标 项目 指标 电源输入 直流输入：采用端子，输入电压 36V DC～60V DC PoE 供电：提供 1 路 PoE 接口，支持 IEEE802.3at 标准 WiFi 功能 频点 2.4G，提供 2 个天线，支持 8 个 STA 接入，WiFi 有效距离 （无遮挡）50m。 支持 WPS 按键。 PoE 接口 提供 1 路 PoE 接口，支持 IEEE802.3at 标准，支持 25.5W。 Reset 按键 长按大于 5s，WiFi 转换器恢复出厂设置。 WPS 按键 支持 WPS 快速 WiFi 接入。 ECC800 数据机房控制器 用户手册 3 设备介绍 35 WPS 功能说明：当用户在智能设备的 WLAN 的“高级设置”中选择“WPS 连接”，同时按下 WiFi 转 换器上的 WPS 按键时，则此时用户的智能设备可快速接入微模块的 WiFi 热点。 指示灯 表3-35 WiFi 转换器指示灯说明 指示灯 颜色 名称 状态 状态说明 RUN 绿色 模块运行状态 指示灯 慢闪 成功注册 ECC800，软件正常 运行（0.5Hz 慢闪，1s 亮、1s 灭） 快闪 未成功注册 ECC800 或通信中 断（4Hz 快闪，0.125s 亮、 0.125s 灭） ALM 红色 告警指示灯 常亮 系统故障告警 常灭 系统无告警 WiFi 绿色 WiFi 状态指 示灯 常亮 上电，无数据通信 闪烁 数据通信状态 WPS 绿色 WPS 模式指 示灯 常灭 WPS 正常 闪烁 WPS 匹配模式，如果没有匹配 成功，闪烁持续 2 分钟后熄 灭；如果匹配成功，WPS 灯熄 灭 3.3.9 WiFi 模块 WiFi 模块为 PAD、手机等设备提供 WiFi 信号，实现与上位机的数据交互。 ECC800 数据机房控制器 用户手册 3 设备介绍 36 图3-16 WiFi 模块 表3-36 WiFi 模块的技术指标 项目 指标 无线标准 IEEE 802.11n，IEEE 802.11g，IEEE 802.11b 网速 11n：最高可达 150Mbps 11g：最高可达 54Mbps 11b：最高可达 11Mbps 频率带 2.4-2.4835GHz 无线传输功率 20dBm(MAX EIRP) 支持的操作系统 Windows 2000/XP/Vista/Linux/Win 7 尺寸（长×宽× 高） 20mm×14mm×6mm 接口 USB 2.0 Hi-Speed connector 电压范围 DC 5.0V±5% 工作温度 -20oC～+70oC 存储温度 -40oC～+90oC 相对湿度 10% RH～90% RH，无凝露 存储湿度 5% RH～90% RH，无凝露 功率 ＜0.8W 3.3.10 ETH 转换器 ETH 转换器用于将 Modbus-RTU 协议或 CAN 协议转换为 MAC-Modbus 协议，接入 PoE 总线。 ECC800 数据机房控制器 用户手册 3 设备介绍 37 ETH 转换器的外观如图 3-17 所示。 图3-17 ETH 转换器外观 （1）状态指示灯 （2）BLINK 按键 （3）COM1 通信接口 （4）COM2 通信接口 （5）48V 电源接口 （6）PoE 接口 指标参数 ETH 转换器的技术指标如表 3-37 所示。 表3-37 ETH 转换器技术指标 项目 指标 电源输入 直流输入：采用端子，输入电压 36V DC～60V DC PoE 供电：提供 1 路 PoE 接口，支持 IEEE802.3at 标准 RS485/CAN 提供 2 路 RS485/CAN 接口，RS485 默认 9600bps，CAN 默认 125kbps。接口采用 RJ45 端子，RS485 和 CAN 共用。 PoE 接口 提供 1 路 PoE 接口，10/100M 通讯速率。 BLINK 按键 短按，RUN 灯间断超快闪眨眼（0.5s 超快闪、0.5s 灭，持续 10s）。 电子标签 支持电子标签。 指示灯 ETH 转换器指示灯说明如表 3-38 所示。 ECC800 数据机房控制器 用户手册 3 设备介绍 38 表3-38 ETH 转换器指示灯说明 指示灯 颜色 名称 状态 状态说明 PWR 绿色 电源输入状态 指示灯 常亮 电源输入正常 常灭 无电源输入 RUN 绿色 运行状态指示 灯 常灭 电源异常 慢闪 成功注册 ECC800，软件正常 运行（0.5Hz 慢闪，1s 亮、1s 灭） 快闪 通信中断或未成功注册 ECC800（4Hz 快闪，0.125s 亮、0.125s 灭） 眨眼 0.5s 超快闪（10Hz 超快闪， 0.05s 亮、0.05s 灭）、0.5s 灭，持续 10s ALM 红色 告警指示灯 常亮 系统故障告警 常灭 系统无告警 3.3.11 门禁机 通道级门禁主要应用于密闭通道内。对密闭通道内设备以及相关人员的进出安全提供 监控和数据保障。支持指纹密码刷卡门禁机、指纹刷卡门禁机、密码刷卡门禁机等多 种门禁设备。 指纹密码刷卡门禁机 指纹密码刷卡门禁机外观如图 3-18 所示。 ECC800 数据机房控制器 用户手册 3 设备介绍 39 图3-18 指纹密码刷卡门禁机外观 指纹密码刷卡门禁机指标参数如表 3-39 所示。 表3-39 指纹密码刷卡门禁机指标参数 项目 指标 尺寸（长×宽×高） 156mm×53mm×38mm 工作电压 工作电压范围 10.8V DC～13.2V DC，额定 12V DC 工作电流 静态待机电流 ＜ 200mA，动态刷卡工作电流 ＜ 300mA，最小输入电流 12V DC/500mA 支持卡类型 Mifare-1 S50 IC 卡 授权存储 最大授权用户 1000 个，最大指纹容量 3000 枚 通讯方式 RS485 通信接口，韦根通信接口 工作状态 待机：蓝灯亮，指纹采集头绿灯常亮 指纹采集：指纹头红灯亮 非法指纹采集：蜂鸣器鸣两声，红灯和蓝灯闪烁两 次 合法指纹采集：蜂鸣器鸣一声，红灯和蓝灯闪烁一 次 刷卡：蜂鸣器鸣一声，红灯和蓝灯闪烁一次 ECC800 数据机房控制器 用户手册 3 设备介绍 40 指纹刷卡门禁机 指纹刷卡门禁机外观如图 3-19 所示。 图3-19 指纹刷卡门禁机外观 指纹刷卡门禁机指标参数如表 3-40 所示。 表3-40 指纹刷卡门禁机指标参数 项目 指标 尺寸（长×宽×高） 156mm×53mm×38mm 工作电压 额定 12V DC±5% 工作电流 额定 300mA±5% 支持卡类型 IC 卡 授权存储 最大授权用户 1000 个，最大指纹容量 3000 枚 通讯方式 RS485 通信接口，韦根通信接口 工作状态 待机：蓝灯亮，指纹采集头绿灯常亮 指纹采集：指纹头红灯亮 非法指纹采集：蜂鸣器鸣两声，红灯和蓝灯闪烁两 次 合法指纹采集：蜂鸣器鸣一声，红灯和蓝灯闪烁一 次 刷卡：蜂鸣器鸣一声，红灯和蓝灯闪烁一次 ECC800 数据机房控制器 用户手册 3 设备介绍 41 密码刷卡门禁机 密码刷卡门禁机外观如图 3-20 所示。 图3-20 密码刷卡门禁机外观 密码刷卡门禁机指标参数如表 3-41 所示。 表3-41 密码刷卡门禁机指标参数 项目 指标 尺寸（长×宽×高） 114mm×63mm×25mm 工作电压 工作电压范围 10.8V DC～13.2V DC，额定 12V DC 工作电流 静态待机电流 80mA，刷卡按键工作电流 150mA，最 小输入电流 12V DC/300mA 通讯方式 韦根通信接口 IC 卡读卡器 IC 卡读卡器外观如图 3-21 所示。 ECC800 数据机房控制器 用户手册 3 设备介绍 42 图3-21 IC 卡读卡器 IC 卡读卡器指标参数如表 3-42 所示。 表3-42 IC 卡读卡器指标参数 项目 指标 工作电压 工作电压范围 7V DC～30V DC 工作电流 ≤ 80mA 支持卡类型 IC（MIFARE ONE）卡 通讯方式 韦根通信接口 3.3.12 PAD PAD 支持无线接入数据机房管理系统，通过 APP 可对数据机房设备和环境参数进行实 时监测。 PAD 外观如图 3-22 所示。 ECC800 数据机房控制器 用户手册 3 设备介绍 43 图3-22 PAD PAD 为电容屏，支持多点触控，其结构指标如表 3-43 所示。 表3-43 PAD 结构指标 项目 指标 尺寸（长×宽×高） 248.5mm×150mm×8.3mm 重量 约 433g PAD 的技术指标如表 3-44 所示。 表3-44 PAD 技术指标 项目 指标 触摸屏 10.1 英寸，1280×800 IPS 全视角，IPS 屏，电容 5 点触控 芯片处理器 MSM8916，四核 A53，1.2GHz 集成芯片 WLAN 802.11a/b/g/n@2.4GHz&5GHz 存储 机身：16GB 内存：2GB LPDDR3 扩展：microSD，最大支持 64GB 按键/接口 电源开关键+音量调节键 3.5mm 立体声耳机接口 Micro SD 卡接口 Micro-USB 接口，支持与 PC 数据同步、充电等功能 ECC800 数据机房控制器 用户手册 3 设备介绍 44 项目 指标 电池 材料：锂聚合物 容量：4800mAh WiFi 连接/网页浏览时间：约 6.5 小时 电源适配器充电时间：约 6 小时 操作系统 Android 4.4（KitKat）+EMUI 3.0 3.3.13 温湿度传感器 宝力马温湿度传感器（编码：33010346）。 环境温湿度传感器（编码：02310NBS）。 3.3.13.1 温湿度传感器（编码：33010346） 图3-23 温湿度传感器外观 温湿度传感器采用 RJ45 接口。 ECC800 数据机房控制器 用户手册 3 设备介绍 45 图3-24 RJ45 接口引脚图 表3-45 RJ45 接口线序定义 引脚 说明 Pin1 A Pin2 B Pin3 V+ Pin4/5/6/7 空 Pin8 V- 表3-46 温湿度传感器技术指标 项目 指标 温度测量范围 -20℃～70℃ 温度准确度 ≤±0.3℃（25℃时） 湿度测量范围 0%RH～100%RH 湿度准确度 ≤±5%RH（25℃，30%RH～80%RH） 工作温度 –20℃～70℃ 工作电压 9V～16V DC 存储温度 -40℃～80℃（无冷凝） 信号输出 RS485 ECC800 数据机房控制器 用户手册 3 设备介绍 46 3.3.13.2 温湿度传感器（编码：02310NBS） 图3-25 温湿度传感器外观 （1）状态指示灯 （2）RS485_IN （3）RS485_OUT （4）地址拨码 温湿度传感器的 RS485 通信接口采用 RJ11（6P6C）接口。 图3-26 RJ11 接口引脚图 表3-47 RJ11 接口线序定义 引脚 说明 Pin1 or Pin 2 GND Pin3 RS485- Pin4 RS485+ Pin5 or Pin 6 12V 表3-48 温湿度传感器参数 项目 指标 温度测量范围 –20℃～70℃ ECC800 数据机房控制器 用户手册 3 设备介绍 47 项目 指标 温度准确度 ±1℃ 工作温度 –10℃～55℃ 工作电压 9V～16V DC 存储温度 –40℃～70℃ 信号输出 RS485 3.3.14 红外遥控模块 图3-27 红外遥控模块外观 表3-49 红外遥控模块技术参数 项目 参数 支持学习的遥控命令数 ≤ 4 条 通信功能 支持 Modbus-RTU 协议，可与监控系统对接，实现远 程遥控。 波特率支持 9600bps。 红外发射距离 ≤ 10m 电源 DC 9V～16V 功率 ≤ 350mA 工作温度环境 -10℃～+50℃ 工作湿度环境 5%RH～95%RH ECC800 数据机房控制器 用户手册 3 设备介绍 48 项目 参数 防护等级 IP20 指示 提供通信指示灯和运行指示灯 颜色 黑色 地址设置 支持 Modbus 地址设置 3.3.15 短信模块 短信模块场景时，需确认机房内有 GSM/WCDMA 信号，且自备相应的 SIM 卡。 表3-50 短信模块技术参数 项目 参数 电源电压 4.75V～5.25V（推荐值 5V） 工作温度 –20℃～+55℃ 存储温度 –40℃～+70℃ 芯片平台 Hi6758 应用接口 SIM 大卡（兼容 3V/1.8V） USB2.0 接口 短消息业务 短消息模式支持 TEXT 重量 22g 认证信息 CE、FCC、GCF USB 接口支持短信模块接入，其功能如下： 实现告警短信通知。 − 当在告警通知中设置“手机号码”和“告警级别”，告警产生/消除后，收到 短信通知。 − 断电重启后，活动告警被发送。 ECC800 中 3G 模块短信功能和 USB 接口外置短信模块不能共存。 ECC800 数据机房控制器 用户手册 3 设备介绍 49 3.3.16 感烟探测器 感烟探测器用于探测当前环境的烟雾浓度。 感烟探测器外观如图 3-28 所示，指标参数如表 3-51 所示。 图3-28 感烟探测器外观 表3-51 感烟探测器指标参数 项目 指标 工作电压 9V～16V DC 静态电流 ＜ 8mA 报警电流 ＜ 35mA 输出形式 继电器输出 输出触点容量 3 A/120 V AC 或 3 A/24 V AC 工作温度 －10oC～+50oC 环境湿度 ≤ 95%RH（无凝露） 外形尺寸 直径 112mm，高 41mm 3.3.17 温度传感器 温度传感器（编码：33010348）适用于表面温度测量，工业过程控制、测量仪表等。 ECC800 数据机房控制器 用户手册 3 设备介绍 50 图3-29 温度传感器外观 表3-52 温度传感器参数 项目 参数 测温范围 �?20℃～+70℃ 测量精度 ±1℃ 工作温度 �?10℃～+55℃ 工作电压 10V DC～16V DC 存储温度 �?40℃～+70℃ 3.3.18 声光告警器 当微模块数据机房内出现火灾或烟雾时，会引发警报声音并闪烁警示灯对模块内部的 消防安全进行警示。 声光告警器外观如图 3-30 所示。 图3-30 声光告警器外观图 声光告警器的结构指标如表 3-53 所示。 ECC800 数据机房控制器 用户手册 3 设备介绍 51 表3-53 声光告警器结构指标 项目 指标 尺寸（长×宽×高） 130mm×75mm×55mm 安装要求 支持挂墙安装 防护等级 IP50 环保要求 RoHS，Reach MTBF ≥ 10 万小时 声光告警器的技术指标如表 3-54 所示。 表3-54 声光告警器技术指标 项目 指标 电源输入 RJ45 接口，支持输入电压 9V DC～16V DC，工作电流 ≤ 400mA 声压 ≥ 100±3dB/30cm 持续工作时间 ≥ 45min 3.3.19 电池智能检测系统 电池智能检测系统主要由 CIM（CIM01C2）和 BIM（BIM01C3）组成。 CIM（Communication Interface Module，通信接口模块）是一款电池智能管理模块，负 责收集下层 BIM 群组上传的无线通讯数据，收集和分析电池组运行数据，计算单体电 池、电池组的 SOC（State Of Charge，充电状态）和 SOH（State Of Health，健康状 况），对电池健康状态进行评估，支持对电池的脱扣管理，并通过 COM/PoE 接口上传 数据至上层管理单元。 BIM（Battery Interface Module，电池接口模块）是一款电池检测模块，负责检测电池 的电压、内阻和极柱温度。 一个 CIM 最多可支持 300 个 BIM，一个 CIM 最多可管理 4 个电池组的 BIM。 BIM01C3 支持双登和 Enersys 电池。 电池柜场景以 CIM 安装于智能微模块电池柜，CIM 通信线接至智能 ETH 插座为例进 行介绍。在电池柜场景中，CIM 和 BIM 组网如图 3-31 所示。 ECC800 数据机房控制器 用户手册 3 设备介绍 52 图3-31 CIM 和 BIM 组网（电池柜场景） 当一个电池系统需要多个 CIM 进行管理时，CIM 可以通过直通网线将各 CIM 依次连 接到北向设备上（ECC 可支持 4 个 CIM 并机），CIM 不级联，系统组网如图 3-32 所 示。 图3-32 CIM 通信线接至智能 ETH 插座 3.3.19.1 CIM CIM 是电池信息采集模块，通过无线通讯采集下层 BIM 群组的电池状态数据，然后通 过 COM/PoE 接口发送给 ECC、UPS、第三方网管等。 特性 通过无线通讯收集 BIM 检测到的单体电池数据。 每个 CIM 最多可管理 4 个电池组、300 节单体电池。 外接霍尔传感器，可检测每个电池组的电流。 计算单体电池、电池组的 SOC 和 SOH。 可准确识别电池组中的落后单体电池。 可识别电池端子松动、电池端子过温异常，并可控制电池开关脱扣。 支持 WEB 界面显示，支持通过 FE 和 RS485 实现北向通信，支持第三方网管。 支持上层管理单元对 CIM 和 BIM 进行在线升级。 ECC800 数据机房控制器 用户手册 3 设备介绍 53 30 分钟内升级包传输到 CIM 即升级完成，CIM 到 BIM 的升级由 CIM 在后台完成。CIM 通过重 传、流量控制保证 BIM 升级成功。 外观 图3-33 CIM 正面 （1）–48V 0.5A 接口（电源输 入） （2）PoE 接口 （3）COM_IN 接口（RS485 通信输入） （4）COM_OUT 接口（RS485 通信输出） （5）DI、DO 接口 （6）HALL_1～HALL_8 电流 检测接口 （7）RF_Z 天线接口 （8）BCB_1～ BCB_4 接口 （9）BCB_OUT、BCB_IN 接 口 （10）组网开关 （11）PWR 指示灯 （12）RUN 指示灯 （13）ALM 指示灯 （14）RF_Z 指示灯 （15）自带天线 ECC800 数据机房控制器 用户手册 3 设备介绍 54 图3-34 CIM 底面 （1）固定件 （2）Micro SD 卡槽 （3）Default 按键（IP 复位） （4）ADDR 拨码开关（RS485 通信地址） （5）12V 2A 接口（电源输入） 电源接口 图3-35 电源接口引脚 表3-55 12V 2A 接口定义 引脚 定义 说明 1 – 此场景下采用外部电源模 块提供 12V DC 工作电压 2 + ECC800 数据机房控制器 用户手册 3 设备介绍 55 表3-56 –48V 0.5A 接口定义 引脚 定义 说明 1 + 此场景下由系统提供 48V DC 工作电压 2 – PoE 接口 图3-36 PoE 接口引脚 表3-57 PoE 接口定义 引脚 定义 说明 1 TX+ 支持 PoE 接口供电，端子 为 RJ45 带灯端子 2 TX– 3 RX+ 4、5 P45_P1 6 RX– 7、8 P78_P1 ECC800 数据机房控制器 用户手册 3 设备介绍 56 COM 接口 图3-37 COM 接口引脚 表3-58 COM 接口引脚定义 引脚 信号 说明 1 RS485+ 两路 RS485 级联通信口 2 RS485– 3 NC 4 RS485+ 5 RS485– 6 GND 7 NC 8 NC DI、DO 接口 表3-59 DI、DO 接口定义 引脚 定义 信号描述 状态描述 初始状态 说明 1 + 干接点输入 信号 断开：输 入干接点 开路 闭合：输 入干接点 闭合 断开 干接点输入 输出信号 2 – ECC800 数据机房控制器 用户手册 3 设备介绍 57 引脚 定义 信号描述 状态描述 初始状态 说明 3 NO 干接点输出 信号 断开：输 出干接点 断开 闭合：输 出干接点 闭合 断开 4 COM HALL 电流检测接口 图3-38 HALL 电流检测接口引脚 表3-60 HALL 电流检测接口定义 引脚 定义 说明 1 +12V 支持四个电池组八路电池 充放电电流检测 2 –12V 3 AI 4 GND 对于电池组有 N 线系统，需检测电池组正极和负极线缆电流。对于电池组无 N 线系统，仅需 检测电池组正极线缆电流或负极线缆电流。以电池组有 N 线系统为例，进行介绍。 当一个 CIM 管理多个电池组时，将电池组 1 的正负极霍尔传感器线缆分别接入后，再接入电 池组 2，依次排布。 当电池组的正负极线缆过粗，无法穿过霍尔传感器，或者霍尔传感器量程不足时，可以使用 多个霍尔传感器检测一个电池组的电流。CIM 可以支持多个霍尔传感器检测结果相加，通过 “多霍尔电流设置”进行设置。 “多霍尔电流设置”等于单个电池组的正极霍尔传感器数量或负极霍尔传感器数量（“多霍尔电流 设置” ≥ 1）。 ECC800 数据机房控制器 用户手册 3 设备介绍 58 BCB 接口 图3-39 BCB 接口引脚 表3-61 BCB_1～BCB_4 接口定义 引脚 定义 信号描述 状态描述 初始状态 说明 1 OL BCB 是否接入 信号接口 接地：接入 BCB 悬空：未接入 BCB 悬空（无 连接） 支持四路单独 BCB 脱扣管 理，实现对四 个电池组的脱 2 STA 电池空开检测 扣控制 信号接口 接地：电池空开 闭合 悬空：电池空开 断开 悬空 3 DRV 电池空开脱扣 驱动，输出 12V 驱动信号 0V：无驱动 BCB 脱扣信号输入 12V：驱动 BCB 脱扣信号输入 0V 4 GND 信号地 表3-62 BCB_IN、BCB_OUT 接口级联定义 引脚 定义 BCB_IN 信号描述 BCB_OUT 信号描述 状态描述 初始状态 说明 1 OL BCB 是否 接入输出 信号接口 级联端 BCB 是否 接入输入信 号接口 接地：接 入 BCB 悬空：未 接入 BCB 悬空（无 连接） 支持接收 UPS （Uninterrupti ble Power System，不 间断电源） 下发的 BCB 命令及 BCB 接口级联管 理 2 STA 电池空开 状态输出 信号接口 级联端电池 空开检测输 入信号接口 接地：电 池空开闭 合 悬空：电 池空开断 开 悬空 ECC800 数据机房控制器 用户手册 3 设备介绍 59 引脚 定义 BCB_IN 信号描述 BCB_OUT 信号描述 状态描述 初始状态 说明 3 DRV 电池空开脱扣驱动，输 入 12V 驱动信号 0V：无驱 动 BCB 脱扣信号 输入 12V：驱 动 BCB 脱扣信号 输入 0V 4 GND 信号地 拨码开关 表3-63 拨码定义 序号 定义 说明 1 ADDR_1 RS485 通信地址设置 2 ADDR_2 3 ADDR_3 4 ADDR_4 指示灯 表3-64 指示灯说明 指示灯 颜色 含义 状态 说明 处理建议 RF_Z 绿色 无线通讯 状态 常亮 无网络参数（等 待创建网络） 无需处理 超快闪 网络组建状态 （允许新节点加 入） 慢闪 数据传输状态 （禁止新节点加 入） RUN 绿色 北向通信 状态 慢闪 通信正常 无需处理 间断超快闪 眨眼功能，持续 10s 无需处理 ECC800 数据机房控制器 用户手册 3 设备介绍 60 指示灯 颜色 含义 状态 说明 处理建议 快闪 通信失败（持续 3min 未收到合 法北向数据） 1. 查看设备的通信 线缆是否接触不 良 是：重新连接 通信线缆 否：下一步 2. 查看设备是否工 作异常 是：更换设备 否：联系华为 客户服务中心 ALM 红色 告警指示 灯 常亮 实际在线设备小 于 BIM 数量 检查设置的 BIM 数 量是否正确，BIM 的接线及指示灯状态 是否正常 常灭 实际在线设备等 于 BIM 数量 无需处理 PWR 绿色 电源指示 灯 常亮 单板电源指示灯 无需处理 指示灯有 1s 亮、1s 灭的闪烁（0.5Hz）称为慢闪。 指示灯有 0.125s 亮、0.125s 灭的闪烁（4Hz）称为快闪。 指示灯有 0.05s 亮、0.05s 灭的闪烁（10Hz）称为超快闪。 指示灯以超快闪 0.5s、常灭 0.5s 的周期运行的状态称为间断超快闪。 组网开关 表3-65 组网开关说明 名称 定义 功能 单次按键 按键时间小于 1s CIM 眨眼功能 单次按键 按键时间大于 1s 且 小于 5s 无网络时，创建网络；有网络时，是 整个网络的网络组建与数据传输切换 开关 长按键 按键时间大于 10s 且 小于 20s 清除现有网络（包括在网所有 BIM 的网络参数） ECC800 数据机房控制器 用户手册 3 设备介绍 61 Default 按键 表3-66 Default 按键说明 名称 定义 功能 Default 按键 按键时间持续且大于 10s 复位到出厂默认 IP 地址 （192.168.0.10） 3.3.19.2 BIM BIM 是单体电池检测模块，支持 12V 电源，负责检测电池的电压、内阻和极柱温度。 特性 可检测单体电池的电压、内阻和极柱温度。 具有休眠功能（当检测到单体电池电压低时进入低功耗模式）。 通过无线通讯上传电池数据到 CIM。 BIM 外观 图3-40 BIM 外观 指示灯说明 表3-67 指示灯说明 指示灯 颜色 丝印 状态 说明 运行 绿色 RUN 常灭 低功耗或者未上电状态 超快闪 已启动组网，但组网未完成 慢闪 组网成功 告警 红色 ALM 常灭 BIM 无故障 ECC800 数据机房控制器 用户手册 3 设备介绍 62 指示灯 颜色 丝印 状态 说明 常亮 BIM 有故障 与 CIM 通讯超时 无网络状态（等待加入网 络） 超快闪 擦除网络参数 BIM 正在眨眼 指示灯有 1s 亮、1s 灭的闪烁称为慢闪。 指示灯有 0.05s 亮、0.05s 灭的闪烁（10Hz）称为超快闪。 组网开关 表3-68 组网开关说明 名称 定义 功能 单次按键 按键时间小于 5s 无网络时，搜索并加入网络；有网络时， 重新初始化网络参数。 长按键 按键时间持续且大于 5s 清除现有网络，并复位无线模块。 ECC800 数据机房控制器 用户手册 4 用户界面介绍 63 4 用户界面介绍 4.1 Web 介绍 4.1.1 准备和登录 Web 前提条件 用户权限介绍： 系统默认管理权限用户名：admin。默认用户密码：Changeme。admin 用户拥有对 Web 界面功能操作的所有权限。 系统默认操作权限用户名：operator。默认用户密码：Changeme。operator 用户无 对系统运行造成影响的参数设置、控制和维护功能的操作权限。 Web 运行环境要求： 操作系统：Windows 7 及以上版本。 浏览器：IE8.0 及以上版本、FireFox 38.0.5 及以上版本、Chrome 46.0.2490.80 及以 上版本。 操作步骤 步骤 1 连接电脑网口和 ECC800 的 WAN_1 接口间网线，该端口支持安全保护机制。 ECC800 的 WAN 端口和 LAN 端口的默认 IP 地址如表 4-1 所示。 表4-1 ECC800 WAN 端口和 LAN 端口默认 IP 地址 端口名称 默认 IP 地址 WAN_1 192.168.1.10 WAN_2 192.168.248.10（FusionModule800） 192.168.0.10 （FusionModule2000/FusionModule1000/FusionModule500 ） ECC800 数据机房控制器 用户手册 4 用户界面介绍 64 端口名称 默认 IP 地址 LAN_1、LAN_2 192.168.248.10 WAN1 端口设置 IP 地址时不能设置为以下网段 192.168.0.x、192.168.248.x、 192.168.8.x、192.168.245.x。 步骤 2 将电脑的 IP 地址与 WAN_1 的 IP 地址配置在同一网段中。 如端口的 IP 地址为 192.168.1.10，子网掩码为 255.255.255.0，默认网关为 192.168.1.1，则电脑的 IP 地址设置成 192.168.1.11，子网掩码设置成 255.255.255.0，默 认网关设置成 192.168.1.1。 步骤 3 设置局域网参数。 如果 ECC800 接入局域网，而且用户已经设置为使用代理服务器，则需要进行步骤 3.3 和步 骤 3.4。 如果 ECC800 连接到因特网，而用户计算机在局域网内通过代理服务器访问因特网，则无需 进行步骤 3.3 和步骤 3.4，否则用户将不能访问 ECC800。 1. 打开 IE 浏览器，选择“工具 > Internet 选项”。 2. 单击“高级”页签，勾选“使用 TLS1.1”和“使用 TLS1.2”。 3. （可选）单击“连接”页签，选择“局域网设置(L)”。 4. （可选）将“代理服务器”区域中，取消勾选“为 LAN 使用代理服务器”。 5. 单击“确定”。 步骤 4 设置 IE 浏览器参数。 1. 当使用 IE8.0 浏览器进行访问时，为确保 Web 网页的正常访问以及 Web 界面的正 常使用，需设置 IE 浏览器，单击“工具 > 兼容性视图”。 2. 添加 ECC800 访问地址到可信站点，启用文件自动下载，然后将可信站点的安全 级别设置为最低。 步骤 5 登录 ECC800 的 Web 界面。 1. 在电脑的浏览器地址栏中输入 https://监控 IP（如：https://192.168.1.10）后，按 “Enter”，进入 Web 登录界面。 ECC800 数据机房控制器 用户手册 4 用户界面介绍 65 图4-1 Web 登录界面 2. 在登录界面，输入预设用户名“admin”，预设密码“Changeme”，选择语言并输 入验证码后，单击“登录”。 第一次登录后请修改系统默认密码。 系统登录后，10min 不操作后会超时退出。 ----结束 4.1.2 Web 界面介绍 为了确保数据传输安全，ECC800 支持采用 SSL 进行加密传输的 Web 访问，本节以系 统类型为 FusionModule500 的 Web 界面为例，Web 界面首页介绍如表 4-2 所示，Web 界面菜单结构如图 4-2 所示。 表4-2 Web 界面首页功能介绍 首页窗口 功能 平面总览 查看机柜设备的布局示意图。 查看机柜温度，机柜湿度和 IT 负载率指标情况。 查看配电信息和环境信息相关参数值。 活动告警 查询系统活动告警。 设备管理 添加设备，如添加温湿度传感器。 ECC800 数据机房控制器 用户手册 4 用户界面介绍 66 图4-2 Web 界面菜单结构（FusionModule500） ECC800 数据机房控制器 用户手册 4 用户界面介绍 67 图4-3 Web 界面菜单结构（FusionModule2000） ECC800 数据机房控制器 用户手册 4 用户界面介绍 68 图4-4 Web 界面菜单结构（FusionModule1000） ECC800 数据机房控制器 用户手册 4 用户界面介绍 69 图4-5 Web 界面菜单结构（FusionModule800） 菜单结构以实际为准，上图仅作参考。 Web 界面常用功能介绍 表4-3 Web 界面常用功能介绍 常用窗口 功能 实时监控 实时监测设备运行信息，设置设备运行参数，控制设备运行情况 等。如设置空调参数，删除通信失败设备的操作以及配置 AI/DI 设 备参数等。 历史查询 查询历史告警、性能数据、操作日志。 导出历史数据和设备数据。 系统设置 安装网络安全证书、设备接入证书、设置告警参数、告警关联、告 警通知、时间、监控模块 IP、SNMP、NetEco、微模块站点信息、 视频等参数。 ECC800 数据机房控制器 用户手册 4 用户界面介绍 70 常用窗口 功能 维护 支持 ECC800 和南向设备的在线软件升级和 APP 下载。 查询版本、电子标签、故障信息。 设置用户管理，配置文件导入、导出功能，配置设备参数同步 功能。 4.1.3 常用操作和设置 前提条件 已获得 ECC800 的 IP 地址、Web 界面的登录用户名和密码。 已准备好一台与 ECC800 的 IP 地址在同一网段的 PC 机，并将 PC 机连接到 ECC800 的 WAN_1 端口。 背景信息 对监控系统重要参数进行设置时，系统会要求进行二次鉴权操作，即要求用户在完成 参数设置后，再次输入当前登录的用户密码进行确认，密码验证通过后相关的设置才 能生效；并且要求当前登录的用户必须有管理员权限。 4.1.3.1 如何查看版本信息 操作步骤 步骤 1 以管理员权限登录 ECC800 的 Web 界面。 步骤 2 单击主界面右上角的 ，可查看 ECC800 的软件版本信息。 步骤 3 选择“维护 > 版本信息”，可查看 ECC800 及接入设备的版本信息。 ----结束 4.1.3.2 如何管理 Web 用户 背景信息 Web 用户分为“管理员”和“操作员”，用户权限不同对系统的操作权限不同。 ECC800 数据机房控制器 用户手册 4 用户界面介绍 71 管理员：默认用户名为“admin”，默认密码为“Changeme”。拥有所有权限，可进 行用户管理，浏览、修改系统内所有参数，还可进行软件升级和数据导入导出等 操作。 操作员：默认用户名为“operator”，默认密码为“Changeme”。相比管理员，无用 户管理、系统设置、版本升级、运行参数、微模块平面视图编辑、内部故障信息 导出等权限。 操作步骤 步骤 1 修改用户登录密码。 1. 以管理员权限登录 ECC800 的 Web 界面。 2. 选择“维护 > 用户管理”，打开用户管理页面。 3. 选择 admin 用户，点击“修改”，进入修改界面重置登录密码。 图4-6 修改用户登录密码 步骤 2 新增 Web 用户。 1. 选择“维护 > 用户管理”，打开用户管理页面。 2. 单击“新增”。 3. 输入 ECC800 新用户的“用户名”、“密码”、“确认密码”、“密码有效 期”、“密码到期前几天提醒时间”和“超时时间”，通过下拉菜单选择“权 限”和“登录源”，单击“确认”。 ECC800 数据机房控制器 用户手册 4 用户界面介绍 72 用户管理界面，也可进行修改、删除、锁定和解锁等操作。 “密码到期前几天提醒时间”不能超过设定的“密码有效期时间”。 Web 界面支持创建最多 16 个用户权限管理和 5 个用户同时在线。 ----结束 4.1.3.3 如何恢复出厂配置 背景信息 恢复出厂配置会将参数恢复为出厂时的状态，请谨慎操作。 恢复出厂配置后，以下参数会恢复出厂默认状态： “首页 > 平面视图”配置清空。 “实时监控 > 系统、配电、通道、空调、IT 机柜”参数恢复出厂配置。比如“系 统 > ECC800 > 运行参数”，其中 AI/DI_1～AI/DI_6 设置页签下“AI/DI_1 使能～ AI/DI_6 使能”默认为“禁止”；网点设备个数页签下“网点设备数目”默认为 “0”；在线检测超时时间页签下“在线检测超时时间”默认为“30”。 “系统设置 > 告警参数、告警关联”界面中的参数恢复为默认状态。 “系统设置 > SNMP 设置”界面中的所有参数恢复默认（SNMP 版本： SNMPv3；SNMP 端口：161）。 “系统设置 > NetEco”界面中的“通信参数”恢复默认（IP 地址：192.168.0.10； 端口号：31220；建链监控 IP：WAN_1）。 “系统设置 > 微模块设置”界面中的“微模块名称”默认为“ECC800”；“系统 类型”默认为“FusionModule2000”。 “系统设置 > 视频设置”界面中的所有参数恢复默认。 “系统设置 > PLC”界面中的所有参数恢复默认。 “系统设置 > PUE 配置”界面中的“PUE 功能使能”默认为“使能”，“PUE 配置 模式”默认为“标准”。 操作步骤 步骤 1 以管理员权限登录 ECC800 的 Web 界面。 步骤 2 选择“维护 > 配置文件”，单击“恢复出厂配置”。 ECC800 数据机房控制器 用户手册 4 用户界面介绍 73 恢复出厂配置后，ECC800 会重新启动。 步骤 3 输入当前登录 Web 界面的用户密码，单击“提交”。 ----结束 4.2 APP 介绍 4.2.1 准备和登录 APP 前提条件 APP 运行环境要求： 移动设备需要安装 Android 4.0 及以上版本的操作系统，非 root 系统（非刷机系 统）。 移动设备有足够的空间安装新的应用：APP 安装包约 7M，安装后文件大小约 11M。 移动设备有足够的电量。 已获得 ECC800 的 IP 地址、Web 界面的登录用户名和密码。 已准备好一台与 ECC800 的 IP 地址在同一网段的 PC 机，并将 PC 机连接到 ECC800 的 WAN_1 端口。 操作步骤 步骤 1 下载和获取 APP 安装包，共有以下三种获取方式。 登录“华为应用市场”(http://a.vmall.com/)或“Google Play”APP，搜索 “FusionModule”，点击“下载”获取安装包。 通过电脑 Web 访问 ECC800，进入路径“维护 > APP 下载”，点击“APP 安装包 下载”，将 APP 安装包保存到电脑或移动存储设备路径下，再将 APP 安装包拷贝 到手机或 PAD 上。 在 WiFi 使能的条件下，通过手机或 PAD 登录火狐浏览器（版本 41.0 及以上），在 浏览器地址栏中输入 https://192.168.245.10，按“Enter”，访问 ECC800 的 Web 界 面。进入路径“维护 > APP 下载”，点击“APP 安装包下载”，将 APP 安装包保存 到手机或 PAD 上。 步骤 2 安装 APP。 Android 系统默认禁止安装非电子市场获取应用程序，安装 APP 前，设置手机允许安 装未知来源的应用程序。 ECC800 数据机房控制器 用户手册 4 用户界面介绍 74 1. 单击 APP 安装文件进行安装，安装完成后，在手机或 PAD 桌面上确认有 APP 图 标 。 步骤 3 在 ECC800 的 Web 界面打开 WiFi 功能。 1. 以管理员用户登录 ECC800 的 Web 界面。 2. 选择“实时监控 > 系统 > WiFi 转换器”，单击“WiFi 管理”页签。 3. 设置“WiFi 使能”为“使能”，单击“提交”。 4. 首次使能 WiFi 功能需要设置“WiFi 密码”，设置后单击“确定”。 5. 输入当前登录 Web 界面的用户密码，单击“提交”。 6. 修改 WiFi 的 SSID 和密码信息，输入“WiFi SSID”和“WiFi 密码”后，单击 “提交”。 如首次使能已设置密码，此处可以不再进行密码的设置操作。 7. 输入当前登录 Web 界面的用户密码，单击“提交”。 步骤 4 登录 APP。 1. 打开手机 APP 或 PAD APP，在登录页面选择“设置 > 网络连接”，选择 Web 界 面上已设置的“WiFi SSID”，输入 Web 界面已设置的“WiFi 密码”，进行连接 登录。 2. 在登录页面选择“设置 > 服务器 IP 设置”，确认 IP 地址为“192.168.245.10”。 3. 进入 APP 登录界面，APP 的用户名、登录密码与 ECC800 的 Web 界面用户名、登 录密码一致。输入用户名和密码，单击“登录”。 如果用户同时使用 ECC800 的 Web 界面和 APP，建议用不同的用户名；如果用相同用户名同 时登录 ECC800 的 Web 界面和 APP，其中一个会被强制退出。 如果网络异常或 APP 被强制退出，用原用户名可以立即登录，用新用户名需要等 5 分钟后才 可以登录。 ----结束 ECC800 数据机房控制器 用户手册 4 用户界面介绍 75 4.2.2 手机 APP 界面介绍 图4-7 手机 APP 界面菜单结构图（FusionModule2000/FusionModule1000） 图4-8 手机 APP 界面菜单结构图（FusionModule800） ECC800 数据机房控制器 用户手册 4 用户界面介绍 76 图4-9 手机 APP 界面菜单结构图（FusionModule500） 表4-4 手机 APP 界面功能（以 FusionModule2000 为例） 序号 窗口 功能 1 首页 查看设备布局图，点击布局图上的设备图标，查看配置的设备 信息。 2 告警 查看当前告警和历史告警，支持输入查询条件，筛选告警信 息。 3 能耗 查看能耗情况和 PUE（Power Usage Effectiveness）变化曲线 图，如查看 IT 耗电量，空调耗电量，照明及其他耗电量等情 况。 说明 当 Web 界面上“PUE 功能使能”为“使能”的时候，才会显示“能耗”界面； 否则不显示。 4 设备监控 实时监测和控制设备的运行信息、运行参数和运行控制等。 5 更多 查看设备资产详情，即查看系统设备及各设备的电子标签 等资产信息。 查看性能数据和操作日志。 升级软件 维护系统。例如：导入、导出数据；查看网络参数和设备 参数同步功能；查看版本信息。 ECC800 数据机房控制器 用户手册 4 用户界面介绍 77 4.2.3 Pad APP 界面介绍 图4-10 Pad APP 界面菜单结构图（FusionModule2000/FusionModule1000） 图4-11 Pad APP 界面菜单结构图（FusionModule800） ECC800 数据机房控制器 用户手册 4 用户界面介绍 78 图4-12 Pad APP 界面菜单结构图（FusionModule500） 表4-5 Pad APP 界面功能介绍（以 FusionModule2000 为例） 序号 窗口 功能 1 首页 查看设备布局图，点击布局图上的设备图标，查看配置的设 备信息。 查看 PUE、总耗电量和总功率。 2 告警 查看当前告警和历史告警，并输入查询条件，筛选告警信息。 3 能耗 查看当前 PUE 信息、PUE 变化曲线和设备耗电量信息。 说明 当 Web 界面上“PUE 功能使能”为“使能”的时候，才会显示“能耗”界面；否 则不显示。 4 设备监控 实时监测和控制设备的运行信息、运行参数和运行控制等。 5 更多 查看设备资产详情，即查看系统设备及各设备的电子标签等 资产信息。 查看性能数据，如温湿度曲线，电池曲线和放电曲线。 查看操作日志。 升级软件。 维护系统。例如：查看版本信息；配置文件导入、导出；查 看网络参数和设备参数同步功能。 ECC800 数据机房控制器 用户手册 5 上电调测 79 5 上电调测 前提条件 已根据数据机房的规范和要求完成控制器部件的硬件安装和线缆安装检查。 设备和 ECC800 都已上电运行。 已获得 ECC800 的 IP 地址、Web 界面的登录用户名和密码。 已准备好一台与 ECC800 的 IP 地址在同一网段的 PC 机，并将 PC 机连接到 ECC800 的 WAN_1 端口。 背景信息 安装和更换设备或者 ECC800 时，需要设置设备监控参数和添加设备。 5.1 设置日期和时间 操作步骤 步骤 1 选择“系统设置 > 时间设置”。 步骤 2 根据实际情况设置时区、日期和时间后，单击“提交”。 步骤 3 （可选）如需使用 NTP 服务器同步，勾选“NTP 服务器同步”，输入“NTP 主服务器 IP 地址”、“NTP 备用服务器 IP 地址”、“端口号”和“同步时间间隔(分钟)”后， 单击“提交”。 ----结束 ECC800 数据机房控制器 用户手册 5 上电调测 80 5.2 检查系统类型和设置微模块名称 背景信息 站点标识：站点网络故障告警会以短信形式发送至维护工程师手机上，修改站点 标识名称后，短信内容会体现修改后站点的名称，如“XXX 设备通讯中断”，方 便维护工程师定位产生故障的站点位置。 系统类型：根据实际的项目类型配置选择，支持 FusionModule500、 FusionModule800、FusionModule2000、FusionModule1000B 和 FusionModule1000A 场景。 操作步骤 步骤 1 选择“系统设置 > 微模块设置”，检查“系统类型”是否和当前的智能微模块类型一 致。 （可选）如果系统类型与当前的智能微模块类型不一致，请选择下列操作，以设置系统 类型为 FusionModule1000A 为例进行说明。 进入 Web 界面后，系统类型默认为上次操作类型，用户需要根据自己的实际系统类型进行修 改。 切换系统类型后，监控会重启，3 分钟后才能再次登录。 1. 按照实际项目类型，选择“系统类型”为“FusionModule1000A”。 2. 单击“系统类型”区域框内的“提交”按钮。 图5-1 系统类型界面 3. 进入“重新认证”界面，输入当前登录用户密码，单击“提交”。 4. 重启后登录 Web 界面，查看系统类型已修改完成。 步骤 2 选择“系统设置 > 微模块设置”，设置“微模块名称”，方便维护工程师定位产生故 障的站点位置。 1. 登录 Web 界面进入首页后，选择“系统设置 > 微模块设置”。 2. 修改“微模块名称”，单击“站点标识”区域框内的“提交”按钮。 ECC800 数据机房控制器 用户手册 5 上电调测 81 ----结束 5.3 设置和添加设备 5.3.1 设置一体化 UPS 参数 操作步骤 步骤 1 开机后进入一体化 UPS 的 LCD 界面。输入用户名“admin”，预设密码“000001”， 登录后，进入主菜单界面。 若用户输入密码连续错误 3 次，系统将锁定此用户 5 分钟内不能再次登录。 步骤 2 点击“ ”，进入“设置”界面。 步骤 3 选择“设置 > 通信”后，选择“IP 分配地址方式”为“自动 DHCP”方式。 步骤 4 单击“ ”，返回至主菜单界面。 一体化 UPS 参数设置完成后，直接接入 ECC800 上即可。 ----结束 5.3.2 设置和添加 UPS2000-G 操作步骤 步骤 1 设置 3kVA UPS2000-G 设备的监控参数。 通过 Modbus 选配卡上的拨码开关 SW1，设置 UPS2000-G 的设备地址。SW1 拨码 开关的 1~8 拨码位为设置设备地址的码位，采用 2 进制编码的形式设置设备地 址，码位拨到“ON”代表“1”，码位拨到“OFF”代表“0”。 表5-1 设置设备地址 设备地 址 拨码位 1 拨码位 2 拨码位 3 拨码位 4 拨码位 5 拨码位 6 拨码位 7 拨码位 8 1 ON OFF OFF OFF OFF OFF OFF OFF 2 OFF ON OFF OFF OFF OFF OFF OFF 3 ON ON OFF OFF OFF OFF OFF OFF 4 OFF OFF ON OFF OFF OFF OFF OFF ECC800 数据机房控制器 用户手册 5 上电调测 82 步骤 2 设置 6kVA UPS2000-G 或者 10kVA UPS2000-G 设备的监控参数。 通过 Modbus 选配卡上的拨码开关 S2，设置 UPS2000-G 的设备地址。S2 拨码开 关的 1~8 拨码位为设置设备地址的码位，采用 2 进制编码的形式设置设备地址， 码位拨到“ON”代表“0”，码位拨到“OFF”代表“1”。 表5-2 设置设备地址 设备地 址 拨码位 1 拨码位 2 拨码位 3 拨码位 4 拨码位 5 拨码位 6 拨码位 7 拨码位 8 1 OFF ON ON ON ON ON ON ON 2 ON OFF ON ON ON ON ON ON 3 OFF OFF ON ON ON ON ON ON 4 ON ON OFF ON ON ON ON ON 步骤 3 添加 UPS2000-G。 1. 以管理员权限登录 ECC800 的 Web 界面。 2. 选择“首页 > 设备管理” 图5-2 UPS2000-G 设备添加界面 以 UPS2000-G 连接在 ECC800 的 COM2 口，即“通信端口”为“COM2”；以“设备地址”为“1”为例 进行方法说明，具体填写请以实际为准。 请确保 UPS2000-G 波特率（默认值：9600）和 ECC800 的 COM2 口波特率保持一致。 3. 单击“连接测试”，查看 UPS2000-G 和 ECC800 是否连接正常。 − 连接正常，单击“添加设备”，完成创建。 ECC800 数据机房控制器 用户手册 5 上电调测 83 − 连接不正常，请检查设备与 ECC800 连线是否正常，设备与 ECC800 运行是 否正常，输入的参数与设备参数是否一致。 本节以单机场景下的 UPS2000-G 的添加方法为例。并机场景下的 UPS2000-G 因共用 Modbus 卡 的通讯地址，在 ECC800 上只需添加这个通讯地址，所有并机场景下的 UPS2000-G 都已经添加 进去。 ----结束 5.3.3 设置和添加 UPS5000-E 前提条件 以 UPS5000-E 使用直通线连接到 ETH 转换器的 COM 口上为例。 连接设备时，建议逐个进行设备添加，确保视图显示与实物保持一致。如果设备全部 添加上电后，只能采用 ETH 转换器的“眨眼”功能来识别 UPS5000-E 与 ETH 转换器 的对应关系。 操作步骤 步骤 1 设置 UPS5000-E 监控参数。 1. 开机后进入 UPS5000-E 的显示界面，点击“系统信息”。 2. 选择“系统信息 > 设置”，输入用户名“admin”和密码“000001”，按 键。 3. 单击“通信”，进入 UPS5000-E 通信设置界面，设置“RS485 通讯波特率”为 “9600”，设置“RS485 通讯地址”为“1”。 请确保 UPS5000-E 波特率和 ETH 转换器的 COM 口波特率保持一致。 ECC800 数据机房控制器 用户手册 5 上电调测 84 图5-3 UPS5000-E 通信设置界面 步骤 2 添加 UPS5000-E。 1. 以管理员权限登录 ECC800 的 Web 界面。 2. 添加 UPS5000-E。 表5-3 添加 UPS5000-E 路径 参数名称 参数值 “首页 > 设备管理” 设备类型 通过下拉菜单选择为“UPS5000”。 接入位置 通过下拉菜单选择为“ETH 转换器 n”。 通信端口 通过下拉菜单选择为“COM1/COM2”。 设备地址 本节操作以“1”为例，操作时请填写 UPS5000-E 实际的设备地址。 3. 单击“连接测试”，查看 UPS5000-E 和 ECC800 是否连接正常。 − 连接正常，单击“添加设备”，完成创建。 − 连接不正常，请检查设备与 ECC800 连线是否正常，设备与 ECC800 运行是 否正常，输入的参数与设备参数是否一致。 4. 选择“实时监控 > 系统 > ETH 转换器设备组 > ETH 转换器 n > 运行参数”，将 “设备名称”设置为“ETH 转换器_设备位置”。 ----结束 ECC800 数据机房控制器 用户手册 5 上电调测 85 5.3.4 设置和添加依米康 SCU-20K 前提条件 以依米康 SCU-20K 使用直通线连接到 ETH 转换器的 COM 口上为例。 连接设备时，建议逐个进行设备添加，确保视图显示与实物保持一致。如果设备全部 添加上电后，只能采用 ETH 转换器的“眨眼”功能来识别依米康 SCU-20K 与 ETH 转 换器的对应关系。 操作步骤 步骤 1 设置依米康 SCU-20K 的监控参数。 1. 开机后进入依米康 SCU-20K 主界面，点击“设置”，输入登录密码“111111”， 进入参数设置界面。 2. “设置 > 通信设置”，进入依米康 SCU-20K 通信设置界面，设置“监控波特 率”为“9600”，设置“监控地址”为“1~8”。 依米康 SCU-20K 设备的“监控地址”默认为“1”。 如果多台依米康 SCU-20K 接入同一智能微模块，需保证接入依米康 SCU-20K 的“监控地址” 不重复。 请确保依米康 SCU-20K 波特率和 ETH 转换器的 COM 口波特率保持一致。 步骤 2 添加依米康 SCU-20K。 1. 以管理员权限登录 ECC800 的 Web 界面。 2. 添加依米康 SCU-20K。 表5-4 添加依米康 SCU-20K 路径 参数名称 参数值 “首页 > 设备 管理” 设备类型 通过下拉菜单选择为“依米康 SCU-20K”。 接入位置 通过下拉菜单选择为“ETH 转换器 n”。 通信端口 通过下拉菜单选择为“COM1/COM2”。 设备地址 本节操作以“1”为例，操作时请填写依米康 SCU-20K 实际的设备地址。 3. 单击“连接测试”，查看依米康 SCU-20K 和 ECC800 是否连接正常。 − 连接正常，单击“添加设备”，完成创建。 − 连接不正常，请检查设备与 ECC800 连线是否正常，设备与 ECC800 运行是 否正常，输入的参数与设备参数是否一致。 ECC800 数据机房控制器 用户手册 5 上电调测 86 4. 选择“实时监控 > 系统 > ETH 转换器设备组 > ETH 转换器 n > 运行参数”，将 “设备名称”设置为“ETH 转换器_设备位置”。 5. 选择“实时监控 > 空调 > 依米康 SCU-20Kn > 运行参数”，将“设备名称”设 置为“依米康 SCU-20K_设备位置”。 6. 在“运行参数”页签，设置空调运行参数、温湿度参数和告警参数等。 7. 在“运行控制”页签，设置空调控制参数（如开关机控制等）。 ----结束 5.3.5 设置 NetCol5000-C030 参数（Modbus-TCP） 操作步骤 步骤 1 设置 NetCol5000-C030 的监控参数。 1. 进入 NetCol5000-C030 的主界面，点击“设置”，选择用户名“Admin”，输入密 码“000001”，登录后，进入 NetCol5000-C030 设置界面。 2. 选择“设置 > 通信设置 > IP 设置”，选择“IP 分配方式”为“DHCP 自动”方 式，单击“提交”按钮。 3. 选择“设置 > 通信设置 > Modbus 设置”，选择“链接模式”为“服务器”，选 择“服务器加密”为“使能”。 NetCol5000-C030 参数设置完成后，ECC800 可以自识别 NetCol5000-C030。 旧软件版本界面略有差异，存在“协议类型”选择项，请以实际界面为准。 步骤 2 在 Web 界面上设置 NetCol5000-C030 的运行参数和控制参数。 1. 以管理员权限登录 ECC800 的 Web 界面。 2. 选择“实时监控 > 空调 > NetCol5000-C0301” “NetCol5000-C0301”中的“0301”为可变参数，会根据空调的型号和空调接入顺序不同而变化，其中 “030”表示空调类型为 30kW，“1”表示空调接入顺序，操作时请以实际显示的数值为准。 3. 在“运行参数”页签，设置空调运行参数、温湿度参数和告警参数等。 4. 在“运行控制”页签，设置空调控制参数（如开关机控制等）。 ----结束 5.3.6 设置和添加 NetCol5000-C030（Modbus-RTU） 操作步骤 步骤 1 设置 NetCol5000-C030 的监控参数。 1. 进入 NetCol5000-C030 主界面，点击“设置”，选择用户名“Admin”，输入密码 “000001”，登录后，进入 NetCol5000-C030 设置界面。 ECC800 数据机房控制器 用户手册 5 上电调测 87 2. 选择“设置 > 通信设置 > Modbus 设置”，选择“波特率”为“9600”，设置 “通信地址”为“1”（范围：1～255）。 旧软件版本界面略有差异，存在“协议类型”选择项，请以实际界面为准。 步骤 2 添加 NetCol5000-C030。 1. 以管理员权限登录 ECC800 的 Web 界面。 2. 选择“首页 > 设备管理”。 3. 通过下拉菜单选择“设备类型”为“NetCol5000-C030”；选择“接入位置”为 “ECC800”。并填写设备参数，参数填写方法如表 5-5 所示。 以 NetCol5000-C030 连接在 ECC800 的 COM1 口为例，如连接在其他端口，请输 入所连接端口的端口号。 表5-5 添加 NetCol5000-C030 参数 参数名称 参数值 通信端口 通过下拉菜单选择为“COM1”。 设备地址 本节操作以“设备地址”为“1”为例，操作时请填写 NetCol5000-C030 实际的设备地址。 4. 单击“连接测试”，查看 NetCol5000-C030 和 ECC800 是否连接正常。 − 连接正常，单击“添加设备”，完成创建。 − 连接不正常，请检查设备与 ECC800 连线是否正常，设备与 ECC800 运行是 否正常，输入的参数与设备参数是否一致。 步骤 3 在 Web 界面上设置 NetCol5000-C030 的运行参数和控制参数。 1. 以管理员权限登录 ECC800 的 Web 界面。 2. 选择“实时监控 > 空调 > NetCol5000-C0301” “NetCol5000-C0301”中的“0301”为可变参数，会根据空调的型号和空调接入顺序不同而变化，其中 “030”表示空调类型为 30kW，“1”表示空调接入顺序，操作时请以实际显示的数值为准。 3. 在“运行参数”页签，设置空调运行参数、温湿度参数和告警参数等。 4. 在“运行控制”页签，设置空调控制参数（如开关机控制等）。 ----结束 ECC800 数据机房控制器 用户手册 5 上电调测 88 5.3.7 设置 NetCol5000-A025/NetCol5000-A010 参数（MACModbus） 背景信息 NetCol5000-A025/NetCol5000-A010 与 ECC800 之间采用 MAC-Modbus 通信协议， 与 ECC800 连接正常后，无需设置通信参数可自动识别。 以 NetCol5000-A025 的参数设置为例进行说明，NetCol5000-A010 参数设置与其相 似，请参考下列方法进行。 操作步骤 步骤 1 以管理员权限用户登录 ECC800 的 Web 界面。 步骤 2 选择“实时监控 > 空调 > NetCol5000-A0251”。 “NetCol5000-A0251”中的“0251”为可变参数，会根据空调的型号和空调接入顺序不同而变化，其中 “025”表示空调类型为 25kW，“1”表示空调接入顺序，操作时请以实际显示的数值为准。 步骤 3 在“运行参数”页签，设置空调运行参数、温湿度参数和告警参数。 步骤 4 在“运行控制”页签，设置空调控制参数（如开关机控制）。 ----结束 5.3.8 设置和添加 NetCol5000-A035（Modbus-RTU） 前提条件 以 NetCol5000-A035 使用直通线连接到 ETH 转换器的 COM 口上为例。 连接设备时，建议逐个进行设备添加，确保视图显示与实物保持一致。如果设备全部 添加上电后，只能采用 ETH 转换器的“眨眼”功能来识别 NetCol5000-A035 与 ETH 转换器的对应关系。 操作步骤 步骤 1 设置 NetCol5000-A035 监控参数。 1. 进入 NetCol5000-A035 主界面，点击“设置”，选择用户名“Admin”，输入密码 “000001”，登录后，进入 NetCol5000-A035 设置界面。 2. 选择“设置 > 通信设置 > Modbus 设置”，选择“波特率”为“9600”，设置 “通信地址”为“1～8”。 旧软件版本界面略有差异，存在“协议类型”选择项，请以实际界面为准。 步骤 2 添加 NetCol5000-A035。 NetCol5000-A035 通过 ETH 转换器连接在智能插座上，与 ECC800 通讯。 ECC800 数据机房控制器 用户手册 5 上电调测 89 ECC 本身也支持 NetCol5000-A035 直接接在 ECC800 的 COM 口场景。 NetCol5000-A035 参数设置完成后，ECC800 可自识别空调接入。 步骤 3 在 Web 界面上设置 NetCol5000-C035 的运行参数和控制参数。 1. 以管理员权限登录 ECC800 的 Web 界面。 2. 选择“实时监控 > 空调 > NetCol5000-C0351” “NetCol5000-C0351”中的“0351”为可变参数，会根据空调的型号和空调接入顺序不同而变化，其中 “035”表示空调类型为 35kW，“1”表示空调接入顺序，操作时请以实际显示的数值为准。 3. 在“运行参数”页签，设置空调运行参数、温湿度参数和告警参数等。 4. 在“运行控制”页签，设置空调控制参数（如开关机控制等）。 ----结束 5.3.9 设置和添加 PDU8000 操作步骤 步骤 1 设置 PDU8000 交流柜监控参数。 1. 开机后进入 PDU8000 的 VNC 界面，点击“系统信息” 2. 选择“系统信息 > 设置”，输入用户名“admin”和密码“000001”，按 键。 3. 如果 PDU8000 采用 Modbus-TCP 通信，单击“通信设置”，进入 PDU8000 通信 设置界面，设置“IP 分配方式”为“自动（DHCP）”，ECC800 自识别直接接 入。 一体化配电柜设置和接入方式与 PDU8000（Modbus-TCP）方法相似，请参考此方法操作。 4. 如果 PDU8000 采用 Modbus-RTU 通信，单击“通信设置”，进入 PDU8000 通信 设置界面，设置“IP 分配方式”为“手动”，设置“串口通讯波特率”为 “9600”，设置“串口通讯地址”为“1”。 ECC800 数据机房控制器 用户手册 5 上电调测 90 图5-4 PDU8000 通信设置界面 步骤 2 添加 PDU8000 交流柜（Modbus-RTU）。 1. 以管理员权限用户登录 ECC800 的 Web 界面。 2. PDU8000 交流柜。 以 PDU8000 连接在 ECC800 的 COM2 口为例，如连接在其他端口，请输入所连接 端口的端口号。 请确保 PDU8000 波特率和 ECC800 的 COM2 口波特率保持一致。 表5-6 添加 PDU8000 参数 路径 参数名称 参数值 “首页 > 设备 管理” 设备类型 通过下拉菜单选择为“PDU8000”。 接入位置 通过下拉菜单选择为“ECC800”。 通信端口 通过下拉菜单选择为“COM2”。 设备地址 本节操作以“设备地址”为“1”为例，操作时 请填写 PDU8000 实际的设备地址。 3. 单击“连接测试”，查看设备和 ECC800 是否连接正常。 − 连接正常，单击“添加设备”，完成创建。 − 连接不正常，请检查设备与 ECC800 连线是否正常，设备与 ECC800 运行是 否正常，输入的参数与设备参数是否一致。 ----结束 ECC800 数据机房控制器 用户手册 5 上电调测 91 5.3.10 设置和添加 ATS 前提条件 ATS 已连接到 ECC800 的 COM 口上，ATS 和 ECC800 已上电运行。 背景信息 如更换 ATS 或更换 ECC800 后，需要在 ECC800 的 Web 界面添加 ATS。 操作步骤 步骤 1 设置 ATS 设备地址。在 ATS 显示面板上，选择“设备配置 > Modbus”，可以设置设 备地址。 ATS 设备地址默认为 1。 ATS 显示面板，初始密码为“0001”。 步骤 2 添加 ATS。 1. 以管理员权限登录 ECC800 的 Web 界面。 2. 添加 ATS 设备。 ATS 默认连接在 ECC800 的 COM1 口，如连接在其他端口，请输入所连接端口的 端口号。 表5-7 添加 ATS 参数 路径 参数名称 参数值 “首页 > 设备 管理” 设备类型 通过下拉菜单选择为“ATS”。 接入位置 通过下拉菜单选择为“ECC800”。 通信端口 通过下拉菜单选择为“COM1”。 设备地址 本节操作以“设备地址”为“1”为例，操作时 请填写 ATS 实际的设备地址。 3. 单击“连接测试”，查看 ATS 和 ECC800 是否连接正常。 − 连接正常，单击“添加设备”，完成创建。 − 连接不正常，请检查设备与 ECC800 连线是否正常，设备与 ECC800 运行是 否正常，输入的参数与设备参数是否一致。 ----结束 ECC800 数据机房控制器 用户手册 5 上电调测 92 5.3.11 设置和添加 PDU2000-M(C) 操作步骤 步骤 1 设置 PDU2000-M(C)监控参数。 1. 通电后 PDU2000-M(C)的 LCM（液晶显示屏）进入初始化显示页面。 图5-5 PDU2000-M(C)初始界面 2. 通过“MENU”按钮翻页进入设备通信地址页面。 图5-6 PDU2000-M(C)通信设置界面 3. 通过“DOWN”和“UP”按键，设置设备地址参数为“1”（范围：1～41）。 4. 按下“MENU”键进行设置确认。 按“MENU”键确认，设备蜂鸣重启后设置参数才可生效，否则 30s 后，设备自动蜂鸣重启，设置 信息不保存。 步骤 2 添加 PDU2000-M(C)。 1. 以管理员权限登录 ECC800 的 Web 界面。 2. 添加 PDU2000-M(C)。 以 PDU2000-M(C)连接在 ECC800 的 COM1 口为例，如连接在其他端口，请输入 所连接端口的端口号。 ECC800 数据机房控制器 用户手册 5 上电调测 93 请确保 PDU2000-M(C)波特率（默认值：9600）和 ECC800 的 COM1 口波特率保持一致。 表5-8 添加 PDU2000-M(C) 路径 参数名称 参数值 “首页 > 设备 管理” 设备类型 通过下拉菜单选择为“PDU2000-M(C)”。 接入位置 通过下拉菜单选择为“ECC800”。 通信端口 通过下拉菜单选择为“COM1”。 设备地址 本节操作以“1”为例，操作时请填写 PDU2000-M(C)实际的设备地址。 3. 单击“连接测试”，查看 PDU2000-M(C)和 ECC800 是否连接正常。 − 连接正常，单击“添加设备”，完成创建。 − 连接不正常，请检查设备与 ECC800 连线是否正常，设备与 ECC800 运行是 否正常，输入的参数与设备参数是否一致。 ----结束 5.3.12 设置和添加 PMAC625 交流电量仪 前提条件 配电柜采用的三相交流电量仪型号为 PMAC625。 以 PMAC625 使用直通线连接到 ETH 转换器的 COM 口上为例。 连接设备时，建议逐个进行设备添加，确保视图显示与实物保持一致。如果设备全部 添加上电后，只能采用 ETH 转换器的“眨眼”功能来识别 PMAC625 与 ETH 转换器的 对应关系。 操作步骤 步骤 1 设置 PMAC625 的通信地址。 1. 开机后进入 PMAC625 显示界面，通过 按键，进入编程模式，按下确认键 。在个位数字闪烁位置处，通过 或者 按键修改密码数值（出厂预 设密码为 1），按下确认键 。 ECC800 数据机房控制器 用户手册 5 上电调测 94 图5-7 PMAC625 编程界面 2. 通过 或者 按键进入通讯地址设置界面，按下确认键 。 3. 通过 或者 按键移动闪烁位至待修改位，通过 或者 按键修改通 讯地址数值（范围：1～247），按下确认键 ，保存设置。 图5-8 PMAC625 通信地址 请确保 PMAC625 波特率（默认值：9600）和 ETH 转换器的 COM 口波特率保持一致。 步骤 2 添加 PMAC625。 1. 以管理员权限登录 ECC800 的 Web 界面。 2. 添加 PMAC625。 表5-9 添加 PMAC625 路径 参数名称 参数值 “首页 > 设备 管理” 设备类型 通过下拉菜单选择为“PMAC625”。 接入位置 通过下拉菜单选择为“ETH 转换器 n”。 通信端口 通过下拉菜单选择为“COM1/COM2”。 ECC800 数据机房控制器 用户手册 5 上电调测 95 路径 参数名称 参数值 设备地址 本节操作以“100”为例，操作时请填写 PMAC625 实际的设备地址。 3. 单击“连接测试”，查看 PMAC625 和 ECC800 是否连接正常。 − 连接正常，单击“添加设备”，完成创建。 − 连接不正常，请检查设备与 ECC800 连线是否正常，设备与 ECC800 运行是 否正常，输入的参数与设备参数是否一致。 4. 选择“实时监控 > 系统 > ETH 转换器设备组 > ETH 转换器 n > 运行参数”，将 “设备名称”设置为“ETH 转换器_设备位置”。 ----结束 5.3.13 设置和添加 PMAC615 交流电量仪 前提条件 照明控制箱采用的单相交流电量仪型号为 PMAC615。 以 PMAC615 使用直通线连接到 ECC800 的 COM3 口上为例。 操作步骤 步骤 1 设置 PMAC615 的通信地址。 1. 开机后进入 PMAC615 显示界面，按 键，进入配置窗口。按 键，直至看 到 ID 提示符，进入通讯地址设置界面。 2. 按 键，出现光标闪烁。按 键修改通信地址（范围：1～247）。按 键 进行地址设置确认。 图5-9 PMAC615 通信地址 请确保 PMAC615 波特率（默认值：9600）和 ECC800 的 COM3 口波特率保持一致。 步骤 2 添加 PMAC615。 1. 以管理员权限登录 ECC800 的 Web 界面。 ECC800 数据机房控制器 用户手册 5 上电调测 96 2. 添加 PMAC615。 表5-10 添加 PMAC615 路径 参数名称 参数值 “首页 > 设备 管理” 设备类型 通过下拉菜单选择为“PMAC615”。 接入位置 通过下拉菜单选择为“ECC800”。 通信端口 通过下拉菜单选择为“COM3”。 设备地址 本节操作以“8”为例，操作时请填写 PMAC615 实际的设备地址。 3. 单击“连接测试”，查看 PMAC615 和 ECC800 是否连接正常。 − 连接正常，单击“添加设备”，完成创建。 − 连接不正常，请检查设备与 ECC800 连线是否正常，设备与 ECC800 运行是 否正常，输入的参数与设备参数是否一致。 ----结束 5.3.14 设置和添加配电柜直流电表 前提条件 配电柜的型号为 PDU8000-0630DCV5-HVA002（编码：02403121）。 以配电柜直流电表使用直通线连接到 ECC800 的 COM2 口上为例。 操作步骤 步骤 1 设置配电柜直流电表的通信地址。 1. 开机后进入配电柜直流电表的显示界面，点击“设置”。 2. 在弹出的密码框中输入“1”，点击“Enter”，再点击“确定”进入设置页面。 3. 设置通信地址。在设置界面中，点击“本机 ID”下的 ID 号，在弹出的键盘上输 入“2”为例，点击“Enter”。 4. 按下 HMI 监控屏背面的重启按钮，参数设置生效。 通信地址默认为“1”，通讯波特率默认为“9600”。 请确保直流电表波特率和 ECC800 的 COM2 口波特率保持一致。 步骤 2 添加配电柜直流电表。 1. 以管理员权限登录 ECC800 的 Web 界面。 2. 添加配电柜直流电表。 ECC800 数据机房控制器 用户手册 5 上电调测 97 表5-11 添加配电柜直流电表 路径 参数名称 参数值 “首页 > 设备管 理” 设备类型 通过下拉菜单选择为“直流电表”。 接入位置 通过下拉菜单选择为“ECC800”。 通信端口 通过下拉菜单选择为“COM2”。 设备地址 本节操作以“1”为例，操作时请填写配电柜直流 电表实际的设备地址。 3. 单击“连接测试”，查看配电柜直流电表和 ECC800 是否连接正常。 − 连接正常，单击“添加设备”，完成创建。 − 连接不正常，请检查设备与 ECC800 连线是否正常，设备与 ECC800 运行是 否正常，输入的参数与设备参数是否一致。 ----结束 5.3.15 添加 AI/DI 传感器 背景信息 本节以水浸传感器 WLDS900 接在 AI/DI_4 端口，温度传感器接在 AI/DI_2 端口的默认 配置为例，介绍参数设置方法，现场如更换传感器的连接端口，请根据本节介绍的方 法，设置连接端口的参数。 操作步骤 步骤 1 以管理员权限登录 ECC800 的 Web 界面。 步骤 2 选择“实时监控 > 系统 > ECC800 > 运行参数 > AI/DI_4 设置”。 步骤 3 将“AI/DI_4 使能”设置为“使能”后，单击“提交”。 步骤 4 将“AI/DI_4 传感器名称”设置为“水浸传感器 WLDS900”，确认“AI/DI_4 传感器 类型”自识别为“水浸（绳式）”，单击“提交”。 步骤 5 选择“实时监控 > 系统 > ECC800 > 运行参数 > AI/DI_2 设置”。 步骤 6 将“AI/DI_2 使能”设置为“使能”后，单击“提交”。 步骤 7 将“AI/DI_2 传感器名称”设置为“温度传感器”，确认“AI/DI_2 传感器类型”自识 别为“NTC”，单击“提交”。 ----结束 ECC800 数据机房控制器 用户手册 5 上电调测 98 5.3.16 设置和添加水浸传感器（WLDS600） 背景信息 水浸传感器（WLDS600）（编码：33010465）连接在 ECC800 的 COM1 口上为例进行 说明。 操作步骤 步骤 1 以管理员权限登录 ECC800 的 Web 界面。 步骤 2 添加水浸传感器（WLDS600）。 以水浸传感器（WLDS600）的出厂默认通信地址“1”作为接入 ECC800 的设备地址，波特率默 认为“9600”。 请确保水浸传感器（WLDS600）波特率和 ECC800 的 COM1 口波特率保持一致。 表5-12 添加水浸传感器（WLDS600） 路径 参数名称 参数值 “首页 > 设备 管理” 设备类型 通过下拉菜单选择为“水浸传感器”。 接入位置 通过下拉菜单选择为“ECC800”。 通信端口 通过下拉菜单选择为“COM1”。 设备地址 本节操作以“1”为例，操作时请填写水浸传感 器（WLDS600）实际的设备地址。 步骤 3 单击“连接测试”，查看水浸传感器（WLDS600）和 ECC800 是否连接正常。 连接正常，单击“添加设备”，完成创建。 连接不正常，请检查设备与 ECC800 连线是否正常，设备与 ECC800 运行是否正 常，输入的参数与设备参数是否一致。 ----结束 5.3.17 设置和添加独立部署模块 操作步骤 步骤 1 设置独立部署模块监控参数。 通过独立部署模块上的拨码，将设备地址设置为“1”或“2”。 拨码开关从左到右依次为拨码位 1 到拨码位 4，第 1～3 位为独立部署模块的地址，第 4 位为 RS485 匹配电阻选择。拨到“0”位时为“OFF”，拨到“1”位时为“ON”。 ECC800 数据机房控制器 用户手册 5 上电调测 99 表5-13 设置设备地址 地址 拨码位 1 拨码位 2 拨码位 3 1 OFF ON ON 2 ON OFF ON 当通信线路较长（大于 50m）而造成信号反射而导致信号不稳定时，将最远端的独立部署模块 的第 4 位拨码开关拨为 ON。拨码地址改变后需要将独立部署模块断电重启新地址才能生效。 步骤 2 添加独立部署模块。 1. 以管理员权限登录 ECC800 的 Web 界面。 2. 选择“首页 > 设备管理”。 3. 通过下拉菜单选择“设备类型”为“独立部署模块”；选择“接入位置”为 “ECC800”。并填写设备参数，参数填写方法如表 5-14 所示。 以独立部署模块连接在 ECC800 的 COM3 口为例，如连接在其他端口，请输入所连接端口的 端口号。 请确保独立部署模块波特率（默认值：9600）和 ECC800 的 COM3 口波特率保持一致。 表5-14 添加独立部署模块参数 参数名称 参数值 通信端口 通过下拉菜单选择为“COM3”。 设备地址 本节操作以“设备地址”为“1”为例，操作时请填写独立部 署模块实际的设备地址。 4. 单击“连接测试”，查看独立部署模块和 ECC800 是否连接正常。 a. 连接正常，单击“添加设备”，完成创建。 b. 连接不正常，请检查设备与 ECC800 连线是否正常，设备与 ECC800 运行是 否正常，输入的参数与设备参数是否一致。 ----结束 5.3.18 设置和添加新风一体机 操作步骤 步骤 1 设置新风一体机的监控参数。 ECC800 数据机房控制器 用户手册 5 上电调测 100 1. 在新风一体机的控制器界面进行通信地址设置。同时按下“Prg/mute”和“Set” 键 5 秒后，控制器界面显示为“0”。通过上下键操作，输入正确的密码“77”， 按“Set”键确认。 控制器有三组编程参数：St1、St2 表示设定制冷制热点；“P”型参数表示常用参数，无需密码 直接进入；“C”型参数表示配置参数，需输入工厂级密码。 新风一体机通信地址设置属于“C”型参数设置，如果上述操作密码正确，则控制器界面显示为 “C0”。 2. 通过上下键操作，设置界面参数为“C32”后，按“Set”键确认。 3. 通过上下键操作，设置地址数值为“1”后，按“Set”键确认新设定值。 “C32”：串行接口地址设置类别。 通讯地址范围：1~207。 4. 按下“Prg/mute”键 5 秒后，保存所有新设定的参数值并返回标准界面。 步骤 2 添加新风一体机。 1. 以管理员权限用户登录 ECC800 的 Web 界面。 2. 添加新风一体机。 以新风一体机连接在 ECC800 的 COM1 口为例，如连接在其他端口，请输入所连 接端口的端口号。 表5-15 添加新风一体机参数 路径 参数名称 参数值 “首页 > 设备 管理” 设备类型 通过下拉菜单选择为“新风一体机”。 接入位置 通过下拉菜单选择为“ECC800”。 通信端口 通过下拉菜单选择为“COM1”。 设备地址 本节操作以“设备地址”为“1”为例，操作时 请填写新风一体机实际的设备地址。 3. 单击“连接测试”，查看设备和 ECC800 是否连接正常。 − 连接正常，单击“添加设备”，完成创建。 − 连接不正常，请检查设备与 ECC800 连线是否正常，设备与 ECC800 运行是 否正常，输入的参数与设备参数是否一致。 ----结束 ECC800 数据机房控制器 用户手册 5 上电调测 101 5.3.19 设置和添加 48V 直流供电设备 操作步骤 步骤 1 设置 48V 直流供电设备监控参数。 1. 开机后进入 48V 直流供电设备的 LCD 界面，输入密码“000001”，按 键， 进入主菜单。 2. 选择“参数设置 > 通信参数 > 端口设置 > 北向通信端口”，设置“通信协议类 型”为“Modbus 协议”。 以 TP48400B 的 48V 直流供电设备通信地址为例进行说明，TP481200B 的 48V 直流供电设备 设置方法请参考此方法进行。 北向通信端口模式分为手动和自动两种类型。自动模式下，默认通信协议类型为 Modbus 协 议；手动模式下，需要通过上、下键选择设置为 Modbus 协议。 为方便 Web 正确接入 48V 直流供电设备，48V 直流供电设备的系统类型要在接入前设置：“参 数设置 > 本地参数 > 系统类型”，通过上下键选择“TP48400B”版本。 3. 选择“通信参数 > Modbus 协议 > 北向 Modbus 协议 > 通信地址”，通信地址设 置为“1”（范围：0～255）。 步骤 2 添加 48V 直流供电设备。 1. 以管理员权限用户登录 ECC800 的 Web 界面。 2. 添加 48V 直流供电设备。 以 48V 直流供电设备连接在 ECC800 的 COM3 口为例，如连接在其他端口，请输 入所连接端口的端口号。 表5-16 添加 48V 直流供电设备参数 路径 参数名称 参数值 “首页 > 设备 管理” 设备类型 通过下拉菜单选择为“48V 直流供电设备”。 接入位置 通过下拉菜单选择为“ECC800”。 通信端口 通过下拉菜单选择为“COM3”。 设备地址 本节操作以“设备地址”为“1”为例，操作时 请填写 48V 直流供电设备实际的设备地址。 3. 单击“连接测试”，查看设备和 ECC800 是否连接正常。 − 连接正常，单击“添加设备”，完成创建。 − 连接不正常，请检查设备与 ECC800 连线是否正常，设备与 ECC800 运行是 否正常，输入的参数与设备参数是否一致。 ----结束 ECC800 数据机房控制器 用户手册 5 上电调测 102 5.3.20 设置和添加交流/直流电表 背景信息 本章节以设置和添加交流电表为例，直流电表与交流电表设置和添加方法相似，设置 和添加直流电表请参考交流电表方法进行。 操作步骤 步骤 1 设置交流电表的监控参数。 1. 开机后进入交流电表显示界面，按“E”键，进入登录界面。 2. 输入密码“1000”后，按“H”键，进入“设置”界面。 3. 按“H”键，进入“地址设置”界面，通过上下左右键设置“通信地址”为“1” （范围：1~247），按“H”键完成设置。 步骤 2 添加交流电表。 1. 以管理员权限用户登录 ECC800 的 Web 界面。 2. 添加交流电表。 以交流电表连接在 ECC800 的 COM2 口为例，如连接在其他端口，请输入所连接 端口的端口号。 表5-17 添加交流电表参数 路径 参数名称 参数值 “首页 > 设备 管理” 设备类型 通过下拉菜单选择为“交流电表”。 接入位置 通过下拉菜单选择为“ECC800”。 通信端口 通过下拉菜单选择为“COM2”。 设备地址 本节操作以“设备地址”为“1”为例，操作时 请填写交流电表实际的设备地址。 3. 单击“连接测试”，查看设备和 ECC800 是否连接正常。 − 连接正常，单击“添加设备”，完成创建。 − 连接不正常，请检查设备与 ECC800 连线是否正常，设备与 ECC800 运行是 否正常，输入的参数与设备参数是否一致。 ----结束 5.3.21 设置和添加氢气监测系统 操作步骤 步骤 1 设置氢气监测系统监控参数。 ECC800 数据机房控制器 用户手册 5 上电调测 103 1. 通过氢气检测系统模块上的 ADDR 拨码开关进行拨码。设置方法如表 5-18 所示 拨码开关从左到右依次为拨码位 1 到拨码位 4，第 1～4 位为氢气监测系统的地 址。拨到“0”位时为“OFF”，拨到“1”位时为“ON”。 表5-18 设置设备地址 地址 拨码位 1 拨码位 2 拨码位 3 拨码位 4 1 ON ON ON OFF 5 ON OFF ON OFF 10 OFF ON OFF ON 15 OFF OFF OFF OFF 步骤 2 添加氢气监测系统。 1. 以管理员权限用户登录 ECC800 的 Web 界面。 2. 添加氢气监测系统。 以氢气监测系统连接在 ECC800 的 COM1 口为例，如连接在其他端口，请输入所 连接端口的端口号。 表5-19 添加氢气监测系统参数 路径 参数名称 参数值 “首页 > 设备 管理” 设备类型 通过下拉菜单选择为“氢气监测系统”。 接入位置 通过下拉菜单选择为“ECC800”。 通信端口 通过下拉菜单选择为“COM1”。 设备地址 本节操作以“设备地址”为“1”为例，操作时 请填写氢气监测系统实际的设备地址。 3. 单击“连接测试”，查看设备和 ECC800 是否连接正常。 − 连接正常，单击“添加设备”，完成创建。 − 连接不正常，请检查设备与 ECC800 连线是否正常，设备与 ECC800 运行是 否正常，输入的参数与设备参数是否一致。 ----结束 5.3.22 设置和添加温湿度传感器 背景信息 宝力马传感器编码为 33010346，环境温湿度传感器编码为 02310NBS。 ECC800 数据机房控制器 用户手册 5 上电调测 104 操作步骤 步骤 1 设置温湿度传感器设备地址。 温湿度传感器编码为 33010346：进入温湿度传感器 LCD 界面，按“SET”键，进 入“ADD”界面，通过“+”或者“–”按键，设置设备地址为“1”。 温湿度传感器编码为 02310NBS：通过温湿度传感器上的拨码开关，设置温湿度传 感器的设备地址。 拨码 1~6 拨码位为设置设备地址的码位，采用 2 进制编码的形式设置设备地址， 码位拨到“ON”代表“1”，码位拨到“OFF”代表“0”。 表5-20 设置设备地址 地址 拨码位 1 拨码位 2 拨码位 3 拨码位 4 拨码位 5 拨码位 6 1 ON OFF OFF OFF OFF OFF 2 OFF ON OFF OFF OFF OFF 3 ON ON OFF OFF OFF OFF 4 OFF OFF ON OFF OFF OFF 步骤 2 添加温湿度传感器。 1. 以管理员权限用户登录 ECC800 的 Web 界面。 2. 添加温湿度传感器 以温湿度传感器连接在 ECC800 的 COM4 口为例，如连接在其他端口，请输入所 连接端口的端口号。 表5-21 添加温湿度传感器参数 路径 参数名称 参数值 “首页 > 设 备管理” 设备类型 通过下拉菜单选择为“温湿度传感器”。 接入位置 通过下拉菜单选择为“ECC800”。 通信端口 通过下拉菜单选择为“COM4”。 设备地址 本节操作以“设备地址”为“1”为例，操作时请填 写温湿度传感器实际的设备地址。 3. 单击“连接测试”，查看设备和 ECC800 是否连接正常。 − 连接正常，单击“添加设备”，完成创建。 − 连接不正常，请检查设备与 ECC800 连线是否正常，设备与 ECC800 运行是 否正常，输入的参数与设备参数是否一致。 ----结束 ECC800 数据机房控制器 用户手册 5 上电调测 105 5.3.23 添加网点设备 前提条件 网点设备和 ECC800 采集器已通过交换机连接，网点设备和 ECC800 采集器已上 电运行。 已获得网点设备的 IP 地址。 背景信息 网点设备即为机房或用户局点中具有 IP 属性的设备（如带有 IP 属性的 ATM 机），通过添加网点设备，可以将和 ECC800 采集器在同一网络中的设备接入 ECC800 采集器，监控网点设备的在线或离线状态，当网点设备离线时，ECC800 采集器的 Web 界面会上报网点设备连接中断的告警。 以添加网点设备数目为 5，在线检测超时时间为 29s 为例。 操作步骤 步骤 1 以管理员权限登录 ECC800 的 Web 界面。 步骤 2 选择“实时监控 > 系统 > ECC800 > 运行参数”。 步骤 3 在“在线检测超时时间”页签下，设置“在线检测超时时间”为“29”（范围：10s～ 60s）。 “在线检测超时时间”默认为“30”，表示 30s 内没有应答，则认为设备通信中断。 步骤 4 在“网点设备个数”页签下，设置“网点设备数目”为“5”（范围：0～100）。 步骤 5 单击“提交”后，界面显示出“网点设备 1-5”页签。 步骤 6 在“网点设备 1-5”页签下，通过下拉菜单将“在线检测使能 1”设置为“使能”。 步骤 7 单击“提交”。 步骤 8 输入“设备地址 1”和“设备名称 1”。 “设备地址 1”请输入网点设备 1 的 IP 地址，“设备名称 1”请输入网点设备 1 的名称，比如：“设备 地址 1”为“192.144.2.137”，“设备名称 1”为“XXX 站点 X 号 ATM”。 其他网点设备的添加方法请参考上述方法进行。 步骤 9 单击“提交”。 ----结束 ECC800 数据机房控制器 用户手册 5 上电调测 106 5.4 创建微模块平面视图 前提条件 创建微模块平面视图前，建议先获取或绘制微模块数据中心机房的规划布局图，方便 根据布局图纸在 Web 上快速创建平面视图。 背景信息 在系统类型为 FusionModule2000、FusionModule800、FusionModule1000B 场景下进 行。 操作步骤 步骤 1 选择“首页 > 平面视图”，在“微模块视图”中单击“创建微模块”，根据实际微模 块场景设置布局和设备数量。 步骤 2 拖动已注册设备（例如 WiFi 转换器和智能 ETH 插座）和机柜列表中的设备图标，放 至布局图中的对应位置，生成微模块的平面视图。 步骤 3 短按设备（例如智能 ETH 插座）上的 BLINK 眨眼按键（小于 1s），可向 ECC800 上 报眨眼状态，Web 平面视图的对应设备会进行闪烁；也可在 ECC 的 Web 界面上拖动 设备，可向设备上报眨眼状态。通过使用眨眼命令，逐一核对平面视图中的设备位置 和类型与实际微模块中的位置和类型是否一致。 图5-10 微模块平面视图 以系统类型为 FusionModule2000 场景下的界面为例，其他场景下的界面请以实际界面为准。 步骤 4 修改微模块视图。 1. 选择“首页 > 平面视图”。 ECC800 数据机房控制器 用户手册 5 上电调测 107 “修改基本配置”会清空已配置的微模块视图，请谨慎操作。 2. 单击“修改基本配置”、“设备修改”或“修改通道参数”。 3. 根据实际需求，修改微模块视图。 ----结束 5.5 查看微模块平面总览 背景信息 在系统类型为 FusionModule500 场景下进行。 操作步骤 步骤 1 以管理员权限登录 ECC800 的 Web 界面。 步骤 2 进入系统类型为 FusionModule500 环境下，查看机柜内设备平面布局和设备数量等信 息。 步骤 3 查看微模块页面配置信息。 1. 选择“首页 > 平面总览 > 页面配置”。 2. 勾选“机柜类型”下的“24U 机柜”或“42U 机柜”。 3. 单击“确定”。 4. 根据实际需求，可查看“ECC800”、“PDU”或“UPS”设备的运行信息等。 ECC800 数据机房控制器 用户手册 5 上电调测 108 图5-11 微模块页面配置信息 ----结束 5.6 创建集装箱平面视图 前提条件 集装箱内的设备都已完成安装接线，并已运行正常。 已获得 ECC800 的 IP 地址、Web 界面的登录用户名和密码。 已准备好一台与 ECC800 的 IP 地址在同一网段的 PC 机，并将 PC 机连接到 ECC800 的 WAN_1 端口。 在系统类型为 FusionModule1000A 场景下进行。 操作步骤 步骤 1 用户以管理员权限登录 ECC800 的 Web 界面。 步骤 2 单击“创建集装箱”，根据实际集装箱场景设置布局和设备数量。 步骤 3 修改集装箱视图。 1. 选择“首页 > 平面视图”。 “修改基本配置”会清空已配置的集装箱视图，请谨慎操作。 2. 单击“修改基本配置”或“设备修改”。 ECC800 数据机房控制器 用户手册 5 上电调测 109 3. 根据实际需求，修改集装箱视图。 修改集装箱视图时，有三种场景（AIO-40FT-IT、AIO-40FT-CT 和 AIO-20FT-CT）需要选择，这 里以 AIO-40FT-CT 场景为例。 图5-12 集装箱视图 ----结束 5.7 设置告警邮件通知和短信通知 用户根据实际的需要选择设置告警邮件通知和短信通知，也可只选择其中一项。最大 支持 20 个告警通知用户信息。 前提条件 实现告警短信通知，需要满足以下条件。 ECC800 配置了 3G 模块，且 3G 模块插入了 GSM 或 WCDMA 制式的 SIM 卡。 ECC800e 的 USB 口插入短信模块，短信模块中插入 SIM 卡。 实现告警邮件通知，需要满足以下条件。 ECC800 通过 WAN 口接入配置有邮箱服务器的网络，Internet 和局域网均可。 ECC800 仅支持使用 3G 模块实现短信业务，不支持数据业务。 ECC800 数据机房控制器 用户手册 5 上电调测 110 操作步骤 步骤 1 选择“系统设置 > 告警通知”。 步骤 2 在“告警通知配置”区域设置相关参数；单击“测试”，检测邮件是否发送成功；如 不成功，请检查邮箱参数设置；如成功，单击“提交”。 图5-13 发送者邮箱配置 步骤 3 单击“告警通知用户信息”区域中的“新增”。 步骤 4 设置“通知语言”、输入“邮箱地址”和“手机号码”，并设置“告警级别”；单击 “测试”，检测邮件和短信是否发送成功；如不成功，请检查邮箱和手机参数设置；如 成功，单击“确定”。 图5-14 新增告警通知用户信息 选择告警的通知级别，如选择为“提示”，则所有“提示”级别及高于“提示”级别的告警都会以邮件或 短信的形式发送到“邮箱地址”或“手机号码”填写的邮箱或手机上。 步骤 5 单击“确定”，进入重新认证界面，输入“当前登录用户密码”，单击“提交”。 ----结束 后续处理 如需删除或修改配置完成的邮箱，可单击“修改”或“删除”按钮，进入重新认证界 面，输入“当前登录用户密码”，单击“提交”。 ECC800 数据机房控制器 用户手册 5 上电调测 111 5.8 调测交流执行器 当配置了交流执行器时，参考本节操作步骤进行设置。 前提条件 交流执行器的前级电源输入空开已经合上。 操作步骤 步骤 1 设置交流执行器运行参数。 以 PAD 充电线接入交流执行器 AC OUT2 为例说明。 表5-22 设置交流执行器参数 路径 操作 “实时监控 > 通道 > 交流执行器设备 组 > 交流执行器 > 运行参数” 将“第 2 路控制模式”选择为“PAD 充 电”，点击“提交”，系统自动将交流 执行器 AC OUT2 路切换为闭合状态。 步骤 2 检查和配置交流执行器的无线组网（802.15.4）功能。 组网前，保证系统中交流执行器无网络参数状态，即交流执行器的 RF_Z 指示灯为绿 色常亮。如遇交流执行器的 RF_Z 指示灯未呈现绿色常亮状态，请按压交流执行器的 BLINK 按键 10s（大于 10s），进入无组网参数状态。 1. 按压 ECC800 主控模块上的 SW 按键 2s（1.2s～5s），ECC800 的 RF_Z 指示灯由 绿色常亮变为绿色超快闪（10Hz 快闪，0.05s 亮、0.05s 灭），ECC800 进入无线 组网（802.15.4）配对状态。 2. 按压交流执行器的 BLINK 按键 2s（1s～5s），交流执行器的 RF_Z 指示灯由绿色 常亮变为绿色间断超快闪（0.5s 超快闪，0.5s 灭），部件进入无线网络搜索状 态。 3. 无线组网（802.15.4）配对成功后，交流执行器的 RF_Z 指示灯变为慢闪状态。 4. 当完成所有交流执行器的组网后，按压 ECC800 主控模块上的 SW 按键 2s（1.2s～ 5s），ECC800 的 RF_Z 指示灯由绿色超快闪变为绿色慢闪（0.5Hz 慢闪，1s 亮、 1s 灭），ECC800 退出无线组网（802.15.4）配对状态。 当 ECC800 控制器（≥ 2 个）需要进行无线组网（802.15.4）时，同时只能对 1 个系统进行组 网，组网时需确认其他系统 ECC800 主控模块的 RF_Z 指示灯处于慢闪或常亮状态。 步骤 3 检查交流执行器功能。 ECC800 数据机房控制器 用户手册 5 上电调测 112 表5-23 功能调测 检查方法 连接正常状态 路径：“实时监控 > 通道 > 交流执行器设备组 > 交流执 行器” 1. 选择“运行参数”，将“照 明控制模式”改为“手动” 2. 选择“运行控制”，选中 “开关灯控制”，选择 “开”，单击“提交”。 照明灯亮。 ----结束 后续处理 将“照明控制模式”改为“自动”。 5.9 调测各传感器部件 5.9.1 调测多功能传感器 当配置了多功能传感器时，参考本节操作步骤进行设置。 操作步骤 步骤 1 设置多功能传感器参数。 Web 界面，选择“实时监控 > 通道 > 多功能传感器设备组 > 多功能传感器 1 > 运 行参数”，确保“烟雾使能”和“温湿度使能”为“使能”，用户根据实际情况设置 “高温告警门限”等参数后，单击“提交”。 步骤 2 检查多功能传感器功能。 表5-24 功能调测 检查方法 连接正常状态 温湿度检测：查看 Web 上多功 能传感器运行信息。 可以查看到当前环境的温湿度信息。 ECC800 数据机房控制器 用户手册 5 上电调测 113 检查方法 连接正常状态 烟雾检测：模拟烟雾环境。 烟雾生成方法 猛吸一口香烟后，在距离烟 仓 5-10cm 处（与 ALM 指 示灯距离最近的角的位置） 大口轻吐出烟雾，让烟雾从 多功能传感器侧面的孔进入 烟仓。 点燃纸后熄灭明火，放置在 距离烟仓 5-10cm 处，让烟 雾从多功能传感器侧面的孔 进入烟仓。 烟雾清除方法 从侧面的孔对多功能传感器 的烟仓吹气，让洁净的空气 进入烟仓。 注意 进行多功能传感器的烟雾检测功 能验证时，请尽量避免测试环境 有空调或风扇吹风，以免干扰烟 雾进入烟仓而影响检测结果。 当烟雾进入孔时开始计时，30 秒左右红色 ALM 指示灯灯亮，同时 APP 或 Web 的活动告警界面 显示烟感告警。 烟雾撤除一段时间后，红色 ALM 指示灯熄灭， 同时烟感告警消失。 ECC800 数据机房控制器 用户手册 5 上电调测 114 图5-15 烟雾检测示意图 （1）烟仓位置 （2）ALM 指示灯位置 步骤 3 （可选）用户根据实际需求，设置多功能传感器关联声光报警；操作请参考 7.3 声光告 警联动。 ----结束 5.9.2 调测感烟探测器 当配置了感烟探测器时，参考本节操作步骤进行设置。 操作步骤 步骤 1 设置感烟探测器参数。 如果出厂已经预装好，只需要检查设置即可。 设置值以实际为准，仅介绍参数设置方法。 场景 1：感烟探测器接入 ECC800 的 AI/DI 端口（以 AI/DI_1 为例说明） Web 界面，选择“实时监控 > 系统 > ECC800 > 运行参数 > AI/DI_1 设置”，将 “AI/DI_1 使能”设置为“使能”后，单击“提交”。将“AI/DI_1 传感器名称” 设置为“烟感”，确认“AI/DI_1 传感器类型”自识别为“烟感”或者“烟感 （NC）”，单击“提交”。 场景 2：感烟探测器接入天窗执行器的 AI/DI 端口（以 AI/DI_1 为例说明） ECC800 数据机房控制器 用户手册 5 上电调测 115 Web 界面，选择“实时监控 > 通道 > 天窗执行器设备组 > 天窗执行器 1 > 运 行参数 > DI1 告警电平”，将“DI1 告警电平”设置为“低电平告警”或“高电平 告警”，单击“提交”。 如果感烟探测器以“NO”方式接入，将“DI1 告警电平”设置为“低电平告警”；如果感烟探测器以 “NC”方式接入，将“DI1 告警电平”设置为“高电平告警” 以设置 DI1 告警电平为例，其他请参考此方法进行。 步骤 2 检查感烟探测器功能。 表5-25 功能调测 检查方法 连接正常状态 告警清除方法 在感烟探测器下 方模拟烟雾环 境。 APP 或 Web 的活动告警界 面，有“烟感 AI/DI_1 DI 告 警”或“DI1_Smoke 告警”产 生。 AI/DI_1 传感器类型自识别 为“烟感”时，将感烟探测 器断电复位来消除告警。 传感器类型自识别为“烟感 （NC）”时，按感烟探测器 复位键可清除告警。 步骤 3 （可选）用户根据实际需求，设置感烟探测器关联声光报警；操作请参考声光告警联 动。 ----结束 5.9.3 调测水浸传感器 当配置了水浸传感器时，参考本节操作步骤进行设置。 操作步骤 步骤 1 设置水浸传感器参数。 AI/DI 传感器首先要使能对应 AI/DI 端口，才能上报指定名称的告警。 如果出厂已经预装好，只需要检查设置即可。 设置值以实际为准，仅介绍参数设置方法。 水浸传感器（WLDS900）接入 ECC800 的 AI/DI 端口（以 AI/DI_4 为例说明） Web 界面，选择“实时监控 > 系统 > ECC800 > 运行参数 > AI/DI_4 设置”，将 “AI/DI_4 使能”设置为“使能”后，单击“提交”。将“AI/DI_4 传感器名称” 设置为“水浸”，确认“AI/DI_4 传感器类型”自识别为“水浸（绳式）”，单击 “提交”。 对于是水浸传感器（电极式）设置参数时，AI/DI 传感器类型需要手动设置为“水浸（电极式）”。 ECC800 数据机房控制器 用户手册 5 上电调测 116 水浸传感器（WLDS600）接在 ECC800 的 COM 口（以 COM1 为例说明） Web 界面，选择“实时监控 > 系统 > 水浸传感器 > 运行参数”，客户可根据实 际情况进行参数设置，单击“提交”。 步骤 2 检查水浸传感器功能。 表5-26 功能调测 传感器类型 检查方法 连接正常状态 水浸传感器 （WLDS900） 将水浸检测绳浸入水 中。 查看 APP 或 Web 的活动告警界面， 有“水浸 AI/DI_4 DI 告警”产生。 水浸传感器（电极 式） 将水浸传感器上的两 个触点浸入水中。 水浸传感器 （WLDS600） 将水浸检测绳浸入水 中。 选择“实时监控 > 系统 > 水浸 传感器 > 运行信息”，“漏水 状态”为“告警”，“漏水距 离”大于“0m”。 选择“首页 > 活动告警”，有 漏水告警产生。 ----结束 5.9.4 调测温度传感器 当配置了温度传感器时，参考本节操作步骤进行设置。 操作步骤 步骤 1 设置温度传感器参数。 如果出厂已经预装好，只需要检查设置即可。 设置值以实际为准，仅介绍参数设置方法。 场景 1：温度传感器接入 ECC800 的 AI/DI 端口（以 AI/DI_2 为例说明） Web 界面，选择“实时监控 > 系统 > ECC800 > 运行参数 > AI/DI_2 设置”，将 “AI/DI_2 使能”设置为“使能”后，单击“提交”。将“AI/DI_2 传感器名称” 设置为“温度传感器”，确认“AI/DI_2 传感器类型”自识别为“NTC”，单击“提 交”。 场景 2：温度传感器接入机柜采集器的 NTC 端口 支持自识别，不需要设置参数。 步骤 2 检查温度传感器功能。 ECC800 数据机房控制器 用户手册 5 上电调测 117 表5-27 功能调测 检查方法 连接正常状态 查看 Web 上温度传感器运行信 息。 可以查看当前机柜温度信息。 ----结束 5.9.5 调测温湿度传感器 当配置了温湿度传感器时，参考本节操作步骤进行设置。 操作步骤 步骤 1 检查温湿度传感器功能。 表5-28 功能调测 检查方法 连接正常状态 查看 Web 上温湿度传感器运行 信息。 选择“实时监控 > 通道 > 温湿度传感器设备组 > 温湿度传感器 n > 运行信息”，可以查看当前机柜 温度和湿度信息。 设置温湿度传感器阈值告警 选择“实时监控 > 通道 > 温湿度传感器设备组 > 温湿度传感器 n > 运行参数”，根据实际情况，设 置“高温告警点、低温告警点、高湿告警点、低湿 告警点”的数值。 说明 “高温告警点、低温告警点、高湿告警点、低湿告警点”的 默认值依次为“30.0 ℃、5.0 ℃、85.0 %RH、15.0 %RH”。 ----结束 5.9.6 调测机柜门磁 当配置了机柜门磁时，参考本节操作步骤进行设置。 操作步骤 步骤 1 设置机柜门磁参数。 AI/DI 传感器首先要使能对应 AI/DI 端口，才能上报指定名称的告警。 如果出厂已经预装好，只需要检查设置即可。 ECC800 数据机房控制器 用户手册 5 上电调测 118 场景 1：机柜门磁接入独立部署模块的 AI/DI 端口（以 AI/DI_1 为例说明） a. Web 界面，选择“实时监控 > 系统 > 独立部署模块设备组 > 独立部署模 块 1 > 运行参数 > AI/DI_1 设置”，将“AI/DI_1 使能”设置为“使能”后， 单击“提交”。将“AI/DI_1 传感器名称”设置为“门磁 1”，“AI/DI_1 传 感器类型”设置为“门磁开关”，单击“提交”。 b. 按照上述方法，设置独立部署 AI/DI 模块的 AI/DI_2~AI/DI_8 端口参数。 门磁名称序号和机柜的序号保持一致。 场景 2：机柜门磁接入机柜采集器的 AI/DI 端口（以 AI/DI_1 为例说明） Web 界面，选择“实时监控 > IT 机柜 > IT 机柜 1 > 机柜采集器 1 > 运行参数 > AI/DI_1 设置”，将“AI/DI_1 使能”设置为“使能”后，单击“提交”。 步骤 2 检查机柜门磁功能。 表5-29 功能调测 检查方法 连接正常状态 打开机柜门。 场景 1：APP 或 Web 的活动告警界面，有“门磁 1 AI/DI_1 DI 告警”产生。 场景 2：在“前门开”或“后门开”告警使能的条 件下，APP 或 Web 的活动告警界面，有“前门 开”或“后门开”产生。 ----结束 5.9.7 调测门禁机和机柜电子门锁 当配置了门禁机和机柜电子门锁时，参考本节操作步骤进行设置。 前提条件 门禁执行器总数限制为 2 个。 指纹机首次接入 ECC800 时需进行权限同步操作。 背景信息 ECC800 数据机房控制器 用户手册 5 上电调测 119 在“门禁用户管理”界面新增或修改用户；在“门禁权限管理”界面新增或修改用户权限； 新增或修改的用户及权限信息保存仅在 ECC800 主控模块中。在“门禁权限管理”界面单 击“权限同步”后，门禁设备权限方可生效。 操作步骤 步骤 1 设置门禁用户管理。 1. 选择“系统设置 > 门禁用户管理”，进入门禁用户信息界面。系统支持门禁卡、 密码、指纹多种门禁权限管理。 2. 单击“新增”，进入新增用户界面，在“基本信息”页签下，输入“用户名”。 − 密码：输入密码。 − 卡号：卡号录入支持直接录入和刷卡录入。 直接录入：直接输入门禁卡号。 刷卡录入：单击“刷卡”，将卡放在门禁机的刷卡位置，卡号自动录入。 − 指纹：指纹页签下，“指纹录入器”选择“指纹读头”，单击“录入”按钮， 弹出“请录入指纹”界面，单击“确定”按钮，听到语音提示后，请将手指 放在指纹识别器上录入指纹，听见滴的声音，移开手指并再次录入指纹。 指纹录入最大支持录入三组指纹，三组指纹需要使用不同的手指进行指纹录入。 3. 单击“确定”按钮，完成新增门禁用户任务。 图5-16 新增门禁用户 步骤 2 设置门禁用户权限。 ECC800 数据机房控制器 用户手册 5 上电调测 120 1. 选择“系统设置 > 门禁权限管理”，进入门禁权限设置界面，可对已有用户的门 禁权限进行修改和删除，可对新增用户设置门禁权限。 2. 单击“新增”，进入新增权限界面。 3. 单击选择待设置门禁权限的门禁用户，对“门”、“授权方式”、“机柜锁”、 “权限有效时间”进行设置。 − 门：用户根据需要选择授权的门禁执行器，比如勾选“门”页签下的“门禁 执行器 1”或“门禁执行器 2”选项。 − 授权方式：勾选“卡”，“指纹”，“卡+密码”，“卡+指纹”，“指纹+密码”，“卡 +密码+指纹”任意一种形式。 举例说明，如果“授权方式”选择“卡+密码+指纹”，用户需要先刷卡，然后输入密码并按#确认，最 后按指纹，三项校验都通过后，才能开门。 − 机柜锁：选择“机柜锁”页签下的类型，比如“微模块 > IT 机柜 1 > 机柜电 子锁 1”。 − 权限有效时间：输入“起始日期”，“截止日期”和“允许进门时间段”信 息。 机柜锁不需要对有效时间进行设置。 经授权的 IC 卡可同时拥有门禁机和机柜电子门锁的开门权限。 图5-17 新增门禁权限 4. 在弹出的提示框中，单击“确定”。 5. 单击“权限同步”，勾选已修改的相关门禁设备后，单击“开始同步”。 ECC800 数据机房控制器 用户手册 5 上电调测 121 图5-18 门禁权限同步 6. 待已修改的相关设备“同步状态”呈现为“已同步”后，关闭“门禁权限同步” 页面。 步骤 3 设置防拆告警。 当门禁系统配置不同指纹读头时，需按照实际配置对“读卡器被拆告警逻辑电平配 置”进行设置。 门禁系统使用刷卡+密码二合一读头：ECC800 Web 界面中选择“实时监控 > 通 道 > 门禁执行器设备组 > 门禁执行器 n”，在界面中单击“运行参数”，在对应 的读卡器选项中将“读卡器被拆告警逻辑电平配置”设置为“高电平告警”。 表5-30 设置说明 接线场景 设置方法 密码刷卡门禁机接门禁执行器的 WG_1 接口。 将“读卡器 1 被拆告警逻辑电平配置”设置 为“高电平告警”；将“读卡器 2 被拆告警 逻辑电平配置”保持为“低电平告警”。 密码刷卡门禁机接门禁执行器的 WG_2 接口。 将“读卡器 2 被拆告警逻辑电平配置”设置 为“高电平告警”；将“读卡器 1 被拆告警 逻辑电平配置”保持为“低电平告警”。 门禁系统使用“刷卡”、“刷卡+指纹”二合一或“刷卡+密码+指纹”三合一读头： 无需设置，“读卡器被拆告警逻辑电平配置”保持默认值“低电平告警”。 步骤 4 检查门禁机和门禁执行器功能。 ECC800 数据机房控制器 用户手册 5 上电调测 122 表5-31 功能调测 检查方法 连接正常状态 方法 1：使用已配置的授权方式尝试开 门。 方法 2：Web 界面，选择“实时监控 > 通道 > 门禁执行器设备组 > 门禁执行 器 n”，点击“运行控制”，尝试远程开 门。 方法 1：可正常打开通道门。 方法 2：Web 界面，选择“历史查询 > 门禁事件”，可查看到本次门禁事件类 型。 步骤 5 检查机柜电子锁功能。 表5-32 功能调测 检查方法 连接正常状态 方法 1：确保机柜门正常关闭状态下无法 打开机柜，然后使用 IC 卡尝试开锁。 方法 2：Web 界面，选择“实时监控 > IT 机柜 > IT 机柜 n > 机柜电子锁 n”， 点击“运行控制”，尝试远程开锁。 方法 1：在机柜电子锁上刷 IC 卡后，机 柜电子锁的指示灯闪绿色时，按机柜电 子锁的下端，打开机柜电子锁。 方法 2：Web 界面，选择“历史查询 > 门禁事件”，可查看到本次门禁事件类 型。 ----结束 5.9.8 调测出门按钮和紧急按钮 操作步骤 步骤 1 检查出门按钮功能。 表5-33 功能调测 检查方法 连接正常状态 在通道门正常关闭状态下，尝试按出门 按钮开门。 通道门可正常打开。 步骤 2 检查紧急按钮功能。 ECC800 数据机房控制器 用户手册 5 上电调测 123 表5-34 功能调测 检查方法 连接正常状态 后续处理 在通道门正常关闭状态下， 尝试按紧急按钮开门。 通道门可正常打开。 需要再按一下紧急按钮进行 恢复。 ----结束 5.10 调测 CIM 和 BIM 当配置了 CIM 和 BIM 时，参考本节操作步骤进行调测。 操作步骤 步骤 1 以管理员权限用户登录 ECC800 的 Web 界面。 步骤 2 选择“实时监控 > 配电 > CIM > 运行参数”界面。 步骤 3 根据表 5-35 设置 CIM 单节电池数量、电池安装时间、电池组总容量、电流获取源、电 池组号等参数，其余参数保持默认值。 表5-35 设置 CIM 参数 设置参数 设置说明 备注 CIM 单节电池数 量 CIM 下实际监控的单节电池总数量。 可设范围 0～40，根据客 户规划的电池参数进行 设置。 电池安装时间 电池的实际安装时间。 - 电池组总容量 设置值为单节电池容量。 可设范围 0～1000Ah，电 池容量可从电池单体的 标签或资料上查找获 取。 电流获取源 选择设置 0～xxxA 档霍尔。 以霍尔传感器的实际规格为准。 - 电池组号 根据 CIM 和电池组的规划编码进行 设置。 可设范围 1～4。 步骤 4 配置 CIM 和 BIM 无线组网（802.15.4）功能。 组网前，保证系统中所有 CIM 与 BIM 处于无网络参数状态，即 CIM 的 RF_Z 指示灯 为绿色常亮，BIM 的 RUN/ALM 指示灯为红色常亮。 ECC800 数据机房控制器 用户手册 5 上电调测 124 如果 CIM 的 RF_Z 指示灯不为绿色常亮，需长按 CIM 的组网开关 10s 以上且 20s 以下，清除 原有网络。 如果 BIM 的 RUN/ALM 指示灯不为红色常亮，需长按 BIM 的组网开关 5s 以上，清除原有网 络。 1. 短按 2s CIM 的组网开关，ALM 指示灯红色“闪烁一次”，RF_Z 指示灯由绿色 “常亮”变为绿色“超快闪”状态，CIM 处于网络组建状态。 “慢闪”状态时，指示灯 1s 亮、1s 灭，交替进行。 “超快闪”状态时，指示灯 0.05s 亮、0.05s 灭，交替进行。 2. 短按 2s BIM 的组网开关，RUN/ALM 指示灯由红色“常亮”变成绿色“超快 闪”，最后变成绿色“慢闪”，BIM 加入到 CIM 网络中。 建议 BIM 按照电池线缆的连接顺序从电池组正极开始组网。 BIM 接入 CIM 的顺序决定电池编号。 3. 待前一个 BIM 组网成功后再进行下一个 BIM 组网操作。重复步骤 4.2，将其余 BIM 依次加入到 CIM 网络中。 4. 短按 2s CIM 的组网开关，CIM 的 RF_Z 指示灯由绿色“超快闪”变成绿色“慢 闪”状态，组网完成。 组网完成后若 CIM 的 ALM 指示灯常亮，表示实际在线设备小于“BIM 数量”，请检查设置的“BIM 数量”是否正确，BIM 是否成功组网。 5. （可选）如果多个 CIM 级联，重复步骤 4.1～步骤 4.4，将其余 CIM 与 BIM 组 网。 ----结束 ECC800 数据机房控制器 用户手册 5 上电调测 125 5.11 调测摄像机和 VCN500（通过智能 ETH 插座组网场景） 图5-19 视频系统通过智能 ETH 插座组网场景 内网 IP 和外网 IP 以客户规划为准，以下仅作举例。 表5-36 IP 地址规划 设备 内网 IP 外网 IP 摄像机 以 192.168.248.50 为例；范围为 192.168.248.50～192.168.248.99 摄像机外网 IP VCN500 以 192.168.248.55 为例；范围为 192.168.248.50～192.168.248.99 VCN500 外网 IP ECC800 数据机房控制器 用户手册 5 上电调测 126 为保证 ECC800 业务正常运行，不要同时进行查看摄像机的动态监控和 VCN500 的 视频回放，避免数据流量过大导致 ECC800 工作异常。 为保证 ECC800 业务正常运行，最多同时支持 2 路 IPC6325-WD-VR 摄像机视频查 看。 5.11.1 配置 VCN500 前提条件 详细的 VCN500 硬件介绍和硬件安装请参考《VCN500 V100R002C20 产品文档》中的 《快速入门》，详细的配置请参考《配置指南》。详见随设备发货的资料，也可点击下 载。 版本号以随 VCN500 发货的《快速入门》为准，文中描述和链接仅做参考。 背景信息 VCN500 出厂时已配置默认 IP 地址，用户需要根据实际的网络规划数据重新配置 IP 地 址。 操作步骤 步骤 1 修改 VCN500 的 IP 地址。 1. 将电脑的 IP 地址与 VCN500 的 IP 地址配置在同一网段中。在 IE 浏览器地址栏中 输入 OMU Portal 的访问地址（默认为 https://192.168.1.100:8443），按“Enter” 键。 2. 在登录界面分别输入用户名“Admin”和默认密码“Change_Me”，单击“登录” 进入 OMU Portal 界面。第一次登录系统会提示修改密码，修改密码后请保存密 码。 3. 选择“本机配置 > 服务器配置”，根据现场规划设置业务 IP 地址（即 VCN500 的 IP 地址）和 NAT IP 地址。 ECC800 数据机房控制器 用户手册 5 上电调测 127 图5-20 配置服务器 举例说明，具体参数请以实际为准；“业务 IP 地址”设置成 192.168.11.110，“子网掩码”设置成 255.255.255.0，“网关地址”设置成 192.168.11.1。 “NAT IP 地址”设置为“VCN500 外网 IP”，和 ECC800 上 VCN500 映射的外网 IP 地址一样。 4. 配置 NTP 同步功能。选择“是否从 NTP 源服务器同步”为“Yes”后，输入 NTP 服务器的 IP 地址。 接入摄像机的服务器需要开启摄像机 NTP 同步，开启摄像机 NTP 同步的详细操作请参见步骤 2。 步骤 2 开启摄像机 NTP 同步。 服务器的摄像机 NTP 同步默认为关闭状态，接入摄像机的服务器需要开启摄像机 NTP 同步。摄像机 NTP 同步开启后，摄像机会自动向其接入服务器同步时间。 1. 以 Admin 用户登录 VCN 对应的 OMU Portal。 2. 选择“维护管理 > 统一配置”。 3. 选择摄像机需要接入的服务器，设置“模块名称”为“SCU”，“参数类型”为 “系统属性”，单击“查询”。 图5-21 配置摄像机 NTP 同步 4. 在查询出来的结果中，单击“参数名称”为“NTPIPC”行的“编辑”，设置“参 数值”为“1”。 ECC800 数据机房控制器 用户手册 5 上电调测 128 5. 单击“保存”。开启摄像机 NTP 同步后，摄像机会自动向其接入服务器同步时 间。 ----结束 5.11.2 调测 IPC6325 摄像机 前提条件 IP 摄像机功能调测和参数配置，请详见随设备发货的资料，也可点击下载。 当有多个摄像机接入时，保持只有一个摄像机接入的场景，完成相关的调测后，再依 次按照相同的方法完成其它摄像机的调测操作。 背景信息 由于当前网络配备具有 DHCP（Dynamic Host Configuration Protocol）功能的 ECC800，ECC800 和 IPC6325 摄像机上电后，IPC6325 摄像机自动获取 IP 地址和 ECC800 在同一个网段。所以调测 IPC6325 摄像机前需要重置 IPC6325 摄像机 IP 地 址。 操作步骤 步骤 1 重置 IPC6325 摄像机 IP 地址。 如果摄像机首次上电前，用户已经拔掉智能 ETH 插座与 ECC800 的通信线，此时摄像机的 IP 没有被 ECC800 自动分配，则不需要进行步骤 1.1 和步骤 1.2 操作。 如果有配置 VCN500 的场景，也可以通过 C/S 客户端采用“向导式添加摄像机”的方法先获取 摄像机的动态 IP 地址（例如：192.168.248.XX），然后用此动态 IP 地址登录摄像机 Web 界 面，执行步骤 1.6 操作。 1. 拔掉智能 ETH 插座与 ECC800 的通信线。 2. 按下摄像机内部的复位键，使摄像机恢复到出厂 IP 地址。 3. 使用网线将 PC 机连接至智能 ETH 插座的空闲网口，并将 PC 机与摄像机的 IP 地 址（默认 IP 地址为 192.168.0.120）配置在同一网段。 4. 在 IE 浏览器地址栏中输入网络摄像机的 IP 地址（默认为 192.168.0.120），按 “Enter”键。 5. 输入预设用户名“admin”、预设密码“HuaWei123”，单击“登录”。 6. 选择“配置 > 网络配置 > 基本网络参数”，将摄像机 IP 地址修改为 192.168.248.50。 举例说明，具体参数请以实际为准；“IP 地址”设置成 192.168.248.50，“子网掩码”设置成 255.255.255.0，“网关地址”设置成 192.168.248.1。 7. 重新连接智能 ETH 插座至 ECC800 的通信线。 步骤 2 按照随摄像机发货的产品资料，完成摄像机的参数设置及调测。 ECC800 数据机房控制器 用户手册 5 上电调测 129 1. 将 PC 的 IP 地址与摄像机 IP 地址（192.168.248.50）配置在同一网段中，并重新登 录摄像机 Web 界面。 2. 预览站点实况，通过视频查看摄像机检测范围，如不满足需求可手动调节镜头。 3. （可选）不配置 VCN500 时选配 SD 卡，首先设置“录像计划”并启用，为防止 SD 卡存储容量不足，建议将摄像机设置成“移动侦测”录像功能。 4. 设置摄像机码流类别、主码流参数和子码流 1 参数值。 编码协议设置为 H.264。 图5-22 设置主码流参数 ECC800 数据机房控制器 用户手册 5 上电调测 130 图5-23 设置子码流 1 参数 ----结束 5.11.3 调测 IPC6321 摄像机 前提条件 IP 摄像机功能调测和参数配置，请详见随设备发货的资料，也可点击下载。 当有多个摄像机接入时，保持只有一个摄像机接入的场景，完成相关的调测后，再依 次按照相同的方法完成其它摄像机的调测操作。 操作步骤 步骤 1 登录摄像机 Web 界面。 1. 将电脑的 IP 地址与 IP 摄像机的 IP 地址配置在同一网段中。在 IE 浏览器地址栏中 输入网络摄像机的 IP 地址（默认为 192.168.0.120），按“Enter”键。 2. 输入预设用户名 admin、预设密码 HuaWei123，单击“登录”。 步骤 2 预览站点实况，通过视频查看摄像机检测范围，如不满足需求可手动调节镜头。 ECC800 数据机房控制器 用户手册 5 上电调测 131 步骤 3 （可选）不配置 VCN500 时选配 SD 卡，设置“录像计划”并启用，为防止 SD 卡存储 容量不足，建议将摄像机设置成“移动侦测”录像功能。 步骤 4 设置视频参数。 图5-24 设置视频参数 步骤 5 选择“配置 > 基本配置 > 网络”，根据现场规划设置摄像机 IP 地址。 举例说明，具体参数请以实际为准；“设备 IPv4 地址”设置成 192.168.248.50，“IPv4 子网掩码”设置 成 255.255.255.0，“IPv4 默认网关”设置成 192.168.248.1。 ----结束 5.11.4 在 VCN500 上添加摄像机 前提条件 VCN500 和摄像机之间的网络通信正常。 版本号以随 VCN500 发货的《快速入门》为准，文中描述和链接仅做参考。 操作步骤 步骤 1 安装 C/S 客户端。 1. 在随 VCN500 发货的软件光盘中获取“HW_IVS_Client.exe”文件，或登录华为企 业技术支持网站 http://support.huawei.com/enterprise/，搜索“Client Package.zip”， 并下载对应版本软件。 2. 双击安装程序“HW_IVS_Client.exe”，使用默认安装方式直至安装完成。 ECC800 数据机房控制器 用户手册 5 上电调测 132 3. 双击客户端程序进入登录界面，分别输入用户名“Admin”和默认密码 “Change_Me”，“服务器地址”和“端口”分别配置为实际的业务 IP 地址（即 VCN500 的 IP 地址）和 9900。 如果 C/S 客户端和 VCN500 部署在一个局域网，“服务器地址”设置为 VCN500 内网 IP，以 192.168.248.55 为例；如果 C/S 客户端安装在外网，VCN500 部署在局域网，“服务器地址”设置为 VCN500 外网 IP。 4. 单击“登录”，进入客户端主界面。第一次登录系统会提示修改密码，修改密码 后请保存密码。 步骤 2 添加摄像机。详细操作可点击添加 HWSDK 协议和 ONVIF 协议摄像机查看相关的章 节。 IPC6325 摄像机的驱动协议为 HWSDK。 1. 在 C/S 客户端主界面“快速配置”区域框中，双击“添加摄像机”。 2. 设置摄像机搜索条件，设置完成后，单击“下一步”。 3. 搜索并验证摄像机，完成验证后，选择需要添加的摄像机，单击“下一步”。 4. 预览实况画面，在左侧摄像机列表单击摄像机，调整摄像机参数，单击“下一 步”。 5. （可选）将摄像机进行分组，分组完成后，单击“下一步”。 6. 单击“完成”，完成摄像机的添加。 步骤 3 配置录像参数。详细操作可点击设置平台录像查看相关的章节。也可参考 VCN500 随 设备资料。 ----结束 5.11.5 在 ECC800 Web 界面进行视频设置和查看 背景信息 在 ECC800 的 Web 界面上添加视频链接后，可在 ECC800 的 Web 界面上直接打开摄像 机 Web 界面。 操作步骤 步骤 1 以管理员权限登录 ECC800 的 Web 界面。 步骤 2 选择“系统设置 > 视频设置”。 步骤 3 在“视频信息”列表下，单击“新增”，弹出“新增视频信息”窗口，输入摄像机相 关信息。 “名称”：请输入为摄像机规划的名称（例如：“摄像机 1”）。 “外网 IP”：请输入外网 IP（具体请以客户规划为准）。 “内网 IP”：请输入内网 IP（即摄像机本身的 IP，例如：192.168.248.50）。 ECC800 数据机房控制器 用户手册 5 上电调测 133 “访问链接”：请输入摄像机外网 IP（例如：“https://摄像机外网 IP”）。 步骤 4 视频信息输入完成后，单击“确认”按钮。 步骤 5 点击页面“访问链接”处，根据提示可以跳转到摄像机 Web 界面的链接。 ----结束 5.12 调测摄像机和 VCN500（通过交换机组网场景） 多个微模块共用 VCN500 时，建议将摄像机平均分配给每个 VCN500。 图5-25 视频系统通过交换机组网场景 5.12.1 配置 VCN500 前提条件 详细的 VCN500 硬件介绍和硬件安装请参考《VCN500 V100R002C20 产品文档》中的 《快速入门》，详细的配置请参考《配置指南》。详见随设备发货的资料，也可点击下 载。 版本号以随 VCN500 发货的《快速入门》为准，文中描述和链接仅做参考。 背景信息 VCN500 出厂时已配置默认 IP 地址，用户需要根据实际的网络规划数据重新配置 IP 地 址。 ECC800 数据机房控制器 用户手册 5 上电调测 134 操作步骤 步骤 1 修改 VCN500 的 IP 地址。 1. 将电脑的 IP 地址与 VCN500 的 IP 地址配置在同一网段中。在 IE 浏览器地址栏中 输入 OMU Portal 的访问地址（默认为 https://192.168.1.100:8443），按“Enter” 键。 2. 在登录界面分别输入用户名“Admin”和默认密码“Change_Me”，单击“登录” 进入 OMU Portal 界面。第一次登录系统会提示修改密码，修改密码后请保存密 码。 3. 选择“本机配置 > 服务器配置”，根据现场规划设置业务 IP 地址（即 VCN500 的 IP 地址）和 NAT IP 地址。 图5-26 配置服务器 举例说明，具体参数请以实际为准；“业务 IP 地址”设置成 192.168.11.110，“子网掩码”设置成 255.255.255.0，“网关地址”设置成 192.168.11.1。 “NAT IP 地址”设置为“VCN500 外网 IP”，和 ECC800 上 VCN500 映射的外网 IP 地址一样。 4. 配置 NTP 同步功能。选择“是否从 NTP 源服务器同步”为“Yes”后，输入 NTP 服务器的 IP 地址。 接入摄像机的服务器需要开启摄像机 NTP 同步，开启摄像机 NTP 同步的详细操作请参见步骤 2。 步骤 2 开启摄像机 NTP 同步。 服务器的摄像机 NTP 同步默认为关闭状态，接入摄像机的服务器需要开启摄像机 NTP 同步。摄像机 NTP 同步开启后，摄像机会自动向其接入服务器同步时间。 1. 以 Admin 用户登录 VCN 对应的 OMU Portal。 2. 选择“维护管理 > 统一配置”。 3. 选择摄像机需要接入的服务器，设置“模块名称”为“SCU”，“参数类型”为 “系统属性”，单击“查询”。 ECC800 数据机房控制器 用户手册 5 上电调测 135 图5-27 配置摄像机 NTP 同步 4. 在查询出来的结果中，单击“参数名称”为“NTPIPC”行的“编辑”，设置“参 数值”为“1”。 5. 单击“保存”。开启摄像机 NTP 同步后，摄像机会自动向其接入服务器同步时 间。 步骤 3 （可选）组建 VCN500 堆叠。详细操作可点击组建服务器堆叠（可选）查看相关的章 节。 步骤 4 （可选）组建 VCN500 集群。详细操作可点击组建服务器集群（可选）查看相关的章 节。 ----结束 5.12.2 调测 IPC6325 摄像机 前提条件 摄像机功能调测和参数配置，请详见随设备发货的资料，也可点击下载。 当有多个摄像机接入时，保持只有一个摄像机接入的场景，完成相关的调测后，再依 次按照相同的方法完成其它摄像机的调测操作。 操作步骤 步骤 1 登录摄像机 Web 界面。 1. 将电脑的 IP 地址与摄像机的 IP 地址配置在同一网段中。在 IE 浏览器地址栏中输 入网络摄像机的 IP 地址（默认为 192.168.0.120），按“Enter”键。 2. 输入预设用户名 admin、预设密码 HuaWei123，单击“登录”。 步骤 2 预览站点实况，通过视频查看摄像机检测范围，如不满足需求可手动调节镜头。 步骤 3 （可选）不配置 VCN500 时选配 SD 卡，首先进行 SD 卡格式化，设置“录像计划”并 启用。 步骤 4 选择“配置 > 网络配置 > 基本网络参数”，根据现场规划设置摄像机“IP 地址”、 “子网掩码”和“网关地址”。 ECC800 数据机房控制器 用户手册 5 上电调测 136 步骤 5 将主码流和子码流 1 的编码协议设置为 H.264。 图5-28 设置编码协议 ----结束 5.12.3 调测 IPC6321 摄像机 前提条件 IP 摄像机功能调测和参数配置，请详见随设备发货的资料，也可点击下载。 当有多个摄像机接入时，保持只有一个摄像机接入的场景，完成相关的调测后，再依 次按照相同的方法完成其它摄像机的调测操作。 操作步骤 步骤 1 登录摄像机 Web 界面。 1. 将电脑的 IP 地址与 IP 摄像机的 IP 地址配置在同一网段中。在 IE 浏览器地址栏中 输入网络摄像机的 IP 地址（默认为 192.168.0.120），按“Enter”键。 2. 输入预设用户名 admin、预设密码 HuaWei123，单击“登录”。 ECC800 数据机房控制器 用户手册 5 上电调测 137 步骤 2 预览站点实况，通过视频查看摄像机检测范围，如不满足需求可手动调节镜头。 步骤 3 （可选）不配置 VCN500 时选配 SD 卡，设置“录像计划”并启用，为防止 SD 卡存储 容量不足，建议将摄像机设置成“移动侦测”录像功能。 步骤 4 选择“配置 > 基本配置 > 网络”，根据现场规划设置摄像机“设备 IPv4 地址”、 “IPv4 子网掩码”和“IPv4 默认网关”。 ----结束 5.12.4 在 VCN500 上添加摄像机 前提条件 VCN500 和摄像机之间的网络通信正常。 版本号以随 VCN500 发货的《快速入门》为准，文中描述和链接仅做参考。 操作步骤 步骤 1 安装 C/S 客户端。 1. 在随 VCN500 发货的软件光盘中获取“HW_IVS_Client.exe”文件，或登录华为企 业技术支持网站 http://support.huawei.com/enterprise/，搜索“Client Package.zip”， 并下载对应版本软件。 2. 双击安装程序“HW_IVS_Client.exe”，使用默认安装方式直至安装完成。 3. 双击客户端程序进入登录界面，分别输入用户名“Admin”和默认密码 “Change_Me”，“服务器地址”和“端口”分别配置为实际的业务 IP 地址（即 VCN500 的 IP 地址）和 9900。 4. 单击“登录”，进入客户端主界面。第一次登录系统会提示修改密码，修改密码 后请保存密码。 步骤 2 添加摄像机。详细操作可点击添加 HWSDK 协议和 ONVIF 协议摄像机查看相关的章 节。 IPC6325 摄像机的驱动协议为 HWSDK。 1. 在 C/S 客户端主界面“快速配置”区域框中，双击“添加摄像机”。 2. 设置摄像机搜索条件，设置完成后，单击“下一步”。 3. 搜索并验证摄像机，完成验证后，选择需要添加的摄像机，单击“下一步”。 4. 预览实况画面，在左侧摄像机列表单击摄像机，调整摄像机参数，单击“下一 步”。 5. （可选）将摄像机进行分组，分组完成后，单击“下一步”。 6. 单击“完成”，完成摄像机的添加。 步骤 3 配置录像参数。详细操作可点击设置平台录像查看相关的章节。也可参考 VCN500 随 设备资料。 ECC800 数据机房控制器 用户手册 5 上电调测 138 ----结束 ECC800 数据机房控制器 用户手册 6 远程管理 139 6 远程管理 6.1 NetEco 管理 6.1.1 连接通信线 操作步骤 步骤 1 使用网线连接 ECC800 的 WAN_1 接口。 图6-1 连接通信线 ----结束 6.1.2 设置 NetEco 网管参数 当智能微模块类型支持接入到 NetEco 网管时，参考本节操作步骤进行设置。 操作步骤 步骤 1 向机房的网络管理员申请固定 IP 地址。 步骤 2 在 ECC800 的 Web 界面设置 IP 地址、子网掩码和默认网关。 ECC800 数据机房控制器 用户手册 6 远程管理 140 表6-1 IP 参数 路径 参数名称 默认值 设置值 “系统设置 > 监控模块 IP > WAN_1” IP 地址 192.168.1.10 根据网络管理员分配的 IP 地址进行设置 子网掩码 255.255.255.0 根据网络管理员分配的子网掩码进行设置 默认网关 192.168.1.1 根据网络管理员分配的默认网关进行设置 步骤 3 在 ECC800 的 Web 界面设置 NetEco 通信参数。 表6-2 NetEco 参数 路径 参数名称 默认值 设置值 “系统设置 > NetEco > 通信参 数” 主服务器 IP 地址 192.168.0.10 设置成 NetEco 主用服务器的 IP 地址 说明 NetEco 的 IP 地址必须和 ECC800 的 IP 地址配置在 同一网络，才能确保 NetEco 与 ECC800 的正常对 接。 备用服务器 IP 地 址 192.168.0.10 设置成 NetEco 备用服务器的 IP 地址 说明 无备用服务器时，“备用服务器 IP 地址”设置值与 “主服务器 IP 地址”相同。 端口号 31220 31220 建链监控 IP WAN_1 WAN_1 ----结束 6.1.3 在 NetEco 上创建 ECC800 前提条件 已通过浏览器成功登录 NetEco 客户端。 已在“组态设计”中创建模块化或箱体。 背景信息 具体详细操作请参考对应版本的《iManager NetEco 6000 设备安装调测指南》。 操作步骤 1. 在主菜单中选择“配置 > 配置管理 > 组态设计”，进入“组态设计”页面。 ECC800 数据机房控制器 用户手册 6 远程管理 141 2. 在“组态设计”页面中，单击左上方的 ，跳转至“未创建设备信息”页面。 3. 在“未创建设备信息”页面，单击 ，跳转至“添加设备”页面，在“添加设 备”页面可以添加 ECC800 设备到指定的模块化中，具体操作如图 6-2 所示。 图6-2 添加 ECC800 设备到模块化 单击“确定”后，您可以在弹出的“进度条”窗口中查看任务信息，包括“类型”、“设备名称”、“区域”、 “进度”、“状态”、“开始时间”、“结束时间”和“信息”。 首次绑定 ECC800 设备时，在进度条达到 30%会有一个锁屏过程；且界面会提示“正在动态 安装设备模板”，界面锁定时间不固定，请以实际操作结果为准。 6.2 第三方网管管理（SNMP 协议） 6.2.1 连接通信线 操作步骤 步骤 1 使用网线连接 ECC800 的 WAN_1 接口。 图6-3 连接通信线 ----结束 ECC800 数据机房控制器 用户手册 6 远程管理 142 6.2.2 设置 SNMP 协议管理参数 前提条件 在设置 SNMP 参数前，请先向网管获取到如下信息。 表6-3 向网管获取的信息 信息名 默认值 说明 SNMP 版本 SNMPv3 ECC800 与网管所使用的 SNMP 版本和端口号。 SNMP 版本包括：SNMPv1、 SNMPv2c、 SNMP 端口 SNMPv3。 161 读共同体名 - 使用 SNMPv1 或 SNMPv2c 版本时，需要输入与 网管相符的读共同体名和写共同体名才能与网管 写共同体名 正常连接。读共同体名和写共同体名不能相同。 - 用户名 - 为提高安全性，SNMPv3 版本需要进行用户名与 密码验证，验证成功后，ECC800 才能与网管正 MD5/SHA 密码 常通信。 - DES/AES 密码 - Trap 目标地址 - 网管服务器的 IP 地址。 Trap 端口 162 用户自定义的端口。 背景信息 当 ECC800 接入网管时，需先配置 SNMPv3 协议参数，这些参数在网管上创建 ECC800 时需要使用。 SNMPv1&SNMPv2c 为不安全的协议，建议使用协议版本为“SNMPv3”，本节以 协议版本为“SNMPv3”为例，介绍操作方法。 操作步骤 步骤 1 向机房的网络管理员申请固定 IP 地址。 步骤 2 在 ECC800 的 Web 界面设置 IP 地址、子网掩码和默认网关。 表6-4 IP 参数 路径 参数名称 默认值 设置值 “系统设置 > 监控模块 IP > WAN_1” IP 地址 192.168.1.10 根据网络管理员分配的 IP 地址进行设置 子网掩码 255.255.255.0 根据网络管理员分配的子网掩码进行设置 默认网关 192.168.1.1 根据网络管理员分配的默认网关进行设置 ECC800 数据机房控制器 用户手册 6 远程管理 143 步骤 3 设置 SNMP 参数。 1. 选择“系统设置 > SNMP 设置”。 2. 选择“SNMP 版本”为“SNMPv3”，“SNMP 端口”填写为所需要的端口号或保 持默认值“161”。 3. 单击“SNMP”区域中的“提交”。 4. 单击“SNMPv3”区域中的“添加”。 5. 设置“用户名”、选择“认证协议”为“SHA”或“MD5”，“私有协议”为 “AES”或“DES”，输入“MD5/SHA 密码”、“确认 MD5/SHA 密码”、 “DES/AES 密码”和“确认 DES/AES 密码”。 “用户名”、“MD5/SHA 密码”和“DES/AES 密码”可输入符合系统规则的任意字符，且“MD5/SHA 密码”和“DES/AES 密码”不能相同，输入后请记录输入的字符。 MD5 协议和 DES 协议为不安全的协议，建议选择“SHA”和“AES”。 6. 输入“密码有效期”和“密码到期前几天提醒时间”。 7. 参数输入完成后，单击“确认”。 8. 单击“SNMP Trap”区域中的“添加”。 9. 输入“Trap 目标地址”和“Trap 端口”，选择“SNMP 版本”为“SNMPv3”， 输入“SNMPv3 用户名”，其中“Trap 目标地址”输入网管服务器的 IP 地址， “Trap 端口”输入用户自定义的端口。 10. 参数输入完成后，单击“确认”。 11. 单击“Mib 文件”区域中的“导出”，导出 Mib 文件，传递给网管的开发人员。 ----结束 ECC800 数据机房控制器 用户手册 7 特性描述 144 7 特性描述 7.1 可编程逻辑控制器功能 7.1.1 PLC 介绍 ECC800 提供灵活的 PLC（Programmable Logic Controller）联动功能，支持设置逻辑运 算规则，可通过采集信号值控制 DO 输出信号。 用户可根据实际需要，选择信号（如 AI/DI 设备状态等），进行“与”、“或”、“非”、 “大于”、“小于”、“延迟”、“过滤”逻辑运算，运算结果输出到干接点，以满足用户特 定的站点控制需求。 逻辑参数 PLC 逻辑程序的输入、运算符、输出如下： 输入： − 采集：如：AI/DI 设备等。 − 告警：如：AI/DI 告警等。 − 常量。 − 寄存器：使用寄存器可以实现多级逻辑程序组合。 运算符： − “AND”：两个输入中全部为有效值时，输出为有效值。 − “OR”：两个输入中的任一个为有效值时，输出为有效值。 − “NOT”：输出输入信号或常量的相反值。 − “>”：输入大于设定的常量时，输出为有效值。 − “<”：输入小于设定的常量时，输出为有效值。 − “DELAY”：滞后输入信号或者常量的输出时间，输出值不变。 − “FILTER”：输入达到设定常量时，输出为有效值。 输出： − 输出结果通过干接点进行告警或控制相关设备。 − 寄存器：使用寄存器可以实现多级逻辑程序组合。 ECC800 数据机房控制器 用户手册 7 特性描述 145 − 告警：将运算结果作为一条新的告警输出。 特性描述 PLC 配置简洁、易操作，支持的功能如下： 支持通过 Web 界面进行 PLC 逻辑程序的配置和显示。 支持单独禁止或使能每一条逻辑程序，也可以同时禁止或使能所有的逻辑程序。 支持通过 Web 界面导入、导出配置文件。 Web 界面说明： 基本参数：“PLC 功能使能”为“是”时，PLC 的逻辑程序配置有效。 逻辑列表：用户可在此处进行逻辑程序的配置。 导入和导出：用户可以通过导入、导出配置文件，批量生成逻辑程序。 表7-1 逻辑列表按钮介绍 功能按钮 描述 添加 添加新的 PLC 联动条件。 插入 在某条 PLC 联动条件前插入新的 PLC 联动条件。 修改 修改某条编辑完成的 PLC 联动条件。 删除 删除某条编辑完成的 PLC 联动条件。 激活 对某条失效的 PLC 联动条件进行激活。 失效 对某条 PLC 联动条件进行失效，需要注意的是所有用到此条 PLC 联动条件输出结果的其他 PLC 联动条件也会受到影响。 7.1.2 PLC 配置举例 背景信息 PLC 联动逻辑出厂时已经配置完成，无需用户自己进行逻辑程序编写。 用户如新增 PLC 联动逻辑或修改默认 PLC 联动逻辑请咨询华为工程师。 以民用空调进行远程开机控制为例，介绍 PLC 逻辑程序编写方法。 ECC800 数据机房控制器 用户手册 7 特性描述 146 操作步骤 步骤 1 以管理员权限登录 ECC800 的 Web 界面。 步骤 2 选择“系统设置 > PLC”。 步骤 3 确认“PLC 功能使能”为“是”。 步骤 4 （可选）如果“PLC 功能使能”为“否”，通过下拉菜单选择为“是”后，单击“提 交”。 步骤 5 编辑第一条逻辑程序；设置空调开机的场景 1，红外感应器接收到市电恢复时，将运算 结果放入寄存器 1。 1. 单击“添加”。 2. 通过下拉菜单，选择“输入 1”里的参数为“信号”、“系统”、“采集”和“市 电恢复”。 3. 选择“运算符”为“AND”。 4. 通过下拉菜单，选择“输入 2”里的参数为“常量”和“1”。 5. 通过下拉菜单，选择“输出”里的参数为“寄存器”和“Register1”，单击“提 交”。 步骤 6 编辑第二条逻辑程序；设置空调开机的场景 2，温湿度传感器检测到高温告警时，将运 算结果放在寄存器 2。 1. 单击“添加”。 2. 通过下拉菜单，选择“输入 1”里的参数为“信号”、“系统”、“采集”和“高 温告警”。 3. 选择“运算符”为“FILTER”。 4. 通过下拉菜单，选择“输入 2”里的参数为“常量”和“10”。 5. 通过下拉菜单，选择“输出”里的参数为“寄存器”和“Register2”，单击“提 交”。 步骤 7 编辑第三条逻辑程序；设置场景 1 或者场景 2，系统输出遥控器控制空调开机。 1. 单击“添加”。 2. 通过下拉菜单，选择“输入 1”里的参数为“寄存器”和“Register1”。 3. 选择“运算符”为“OR”。 4. 通过下拉菜单，选择“输入 2”里的参数为“寄存器”和“Register2”。 5. 通过下拉菜单，选择“输出”里的参数为“信号”、“系统”和“遥控器控制空 调开机”，单击“提交”。 步骤 8 用户根据逻辑需求，激活已经存在的逻辑列表项，激活后状态显示为绿色。 ECC800 数据机房控制器 用户手册 7 特性描述 147 图7-1 逻辑列表逐条激活后 Web 界面 如需修改，删除，激活和失效联动条件，请选中对应的联动条件，再进行操作。 ----结束 后续处理 可以使用导出、导入配置文件功能，将该 ECC800 配置完成的 PLC 联动规则导出保存 到本地，再导入到其他 ECC800，实现快速配置。 7.2 声光告警联动 声光告警联动有烟雾告警关联声光告警和 AI/DI 告警关联声光告警两种形式，用户可 按实际情况选择合适的方式设置声光告警联动。声光告警联动设置完成后，微模块内 产生与声光告警联动的对应告警后，声光告警器将发出对应的声光报警。 前提条件 声光告警器已经接入 ECC800 的 DO1 或者 DO2 端口。 声光告警器接入 ECC800e 的 DO 端口。 以声光告警器接入 ECC800 的 DO2 端口为例说明。 烟雾告警关联声光告警 本节以将多功能传感器的“烟雾告警”的“输出干接点”关联为“DO2”为例，说明 告警关联设置方法。 ECC800 数据机房控制器 用户手册 7 特性描述 148 烟雾告警关联设置完成后，若微模块内检测到烟雾，则接入对应 DO2 端口的声光告警 器将发出声光报警。 步骤 1 选择“系统设置 > 告警关联”。 步骤 2 选择设备类型为“多功能传感器”并确认。 步骤 3 点击“烟雾告警”的“请选择”，进入“请设置输出干接点”界面。 步骤 4 选择“关联类型”列的“设备类型”或“设备”。 步骤 5 （可选）如果“关联类型”选择“设备”时，请继续选择“关联设备”列的“多功能传 感器 1”。 步骤 6 选择 DO2 为“是”，单击“确定”。 ----结束 AI/DI 告警关联声光告警 AI/DI 告警关联设置完成后，若微模块内产生相关的告警，则接入对应 DO 端口的声光 告警器将发出对应的声光报警。 本节以将接入 AI/DI_1 的感烟探测器的“AI/DI_1 DI 告警”的“输出干接点”关联为 “DO2”为例，说明告警关联设置方法。 步骤 1 选择“系统设置 > 告警关联”。 步骤 2 选择设备类型为“ECC800”并确认。 步骤 3 单击“AI/DI_1 DI 告警”的“请选择”，进入“请设置输出干接点”界面。 步骤 4 选择“关联类型”列的“设备类型”或“设备”。 步骤 5 （可选）如果“关联类型”选择“设备”时，请继续选择“关联设备”列的 “ECC800”。 步骤 6 选择 DO2 为“是”，单击“确定”。 ----结束 7.3 消防联动 前提条件 已获得 ECC800 的 IP 地址、Web 界面的登录用户名和密码。 已准备好一台与 ECC800 的 IP 地址在同一网段的 PC 机，并将 PC 机连接到 ECC800 的 WAN_1 端口。 在系统类型为 FusionModule1000A 场景下进行。 ECC800 数据机房控制器 用户手册 7 特性描述 149 背景信息 ECC800 支持 PLC 联动功能，可以通过采集信号值控制 DO 输出信号，例如可实 现消防联动功能，通过消防控制器检测到消防告警，告警状态控制空调或者新风 一体机的关机状态。 PLC 中已存在消防联动的逻辑配置，并且出厂配置默认为“禁用”状态。 操作步骤 步骤 1 以管理员权限用户登录 ECC800 的 Web 界面。 步骤 2 选择“系统设置 > PLC”。 步骤 3 确认“PLC 功能使能”为“是”。如果“PLC 功能使能”为“否”，通过下拉菜单选 择为“是”后，单击“提交”。 步骤 4 确认“逻辑列表”下存在的消防联动逻辑为“激活”。 步骤 5 使能 AI/DI 设备。 1. 选择“实时监控 > 系统 > ECC800 > 运行参数”。 2. 选择“AI/DI_1 使能”设置为“使能”状态。单击“提交”后，进入 AI/DI_1 设置 界面。 3. 设置“AI/DI_1 传感器名称”为“消防控制器”。 4. 选择“AI/DI_1 传感器类型”设置为“NC”。 5. 选择“AI/DI_1 供电使能”设置为“是”。 6. 单击“提交”。 以消防控制器接在 AI/DI_1 端口为例进行说明，实际操作请以现场接口为准。 消防控制器 DO 默认是“NC”状态，对应的 AI/DI 使能后，AI/DI 类型配置必须和 DO 配置状 态保持一致。 ----结束 7.4 应急风扇联动 前提条件 已获得 ECC800 的 IP 地址、Web 界面的登录用户名和密码。 已准备好一台与 ECC800 的 IP 地址在同一网段的 PC 机，并将 PC 机连接到 ECC800 的 WAN_1 端口。 在系统类型为 FusionModule800 场景下进行。 背景信息 ECC800 支持 PLC 联动功能，可以通过采集信号值控制 DO 输出信号，例如通过 温度值和空调状态控制应急风扇打开。 ECC800 数据机房控制器 用户手册 7 特性描述 150 PLC 中已存在应急风扇联动的逻辑配置，默认为出厂配置状态。 操作步骤 步骤 1 以管理员权限用户登录 ECC800 的 Web 界面。 步骤 2 选择“系统设置 > PLC”。 步骤 3 确认“PLC 功能使能”为“是”。如果“PLC 功能使能”为“否”，通过下拉菜单选 择为“是”后，单击“提交”。 步骤 4 确认“逻辑列表”下存在的应急风扇联动逻辑为“激活”。 步骤 5 使能 AI/DI 设备。 1. 选择“实时监控 > 系统 > ECC800 > 运行参数”。 2. 选择“AI/DI_1 使能”设置为“使能”状态。单击“提交”后，进入 AI/DI_1 设置 界面。 3. 设置“AI/DI_1 传感器名称”为“NTC 传感器”。 4. 确认“AI/DI_1 传感器类型”自识别为“NTC”。 5. 选择“AI/DI_1 供电使能”设置为“是”。 6. 单击“提交”。 以应急风扇联动接在 AI/DI_1 端口为例进行说明，实际操作请以现场接口为准。 ----结束 7.5 电池浅放电测试 为方便用户运维，用户可以在 PLC 中配置电池浅放电测试。 前提条件 仅 UPS2000-G-(6kVA-10kVA)、UPS2000-G-3kVA(双火线)支持在 ECC800 上进行电池浅 放电测试。 电池浅放电测试默认由用户手动根据需要进行配置。 在系统类型为 FusionModule500 场景下进行。 ECC800 数据机房控制器 用户手册 7 特性描述 151 1. 建议仅在 1 类电网场景下，与客户确认后才开启电池浅放电测试；电网不稳定，不 建议启动电池浅放电测试。 2. UPS 掉电后，UPS 电池维护提醒周期会重新计算。 3. 电池浅放电测试时，如果市电停电，存在备电容量与额定容量不符。 操作步骤 步骤 1 以管理员权限登录 ECC800 的 Web 界面。 步骤 2 选择“系统设置 > PLC”。 步骤 3 选择“PLC 功能使能”为“是”，并“提交”。 步骤 4 在“逻辑列表”内选中“4”并点击“激活”，激活后“状态”显示为绿色。 图7-2 激活电池浅放电测试 ----结束 7.6 红外遥控模块控制管理 FusionModule500 场景中，增加民用空调自动开机功能，通过监控实现红外遥控模块控 制空调开机。 7.6.1 连接通信线 操作步骤 步骤 1 使用网线将温湿度传感器连接在 ECC800e 的 COM2 口。 ECC800 数据机房控制器 用户手册 7 特性描述 152 步骤 2 使用网线将红外遥控模块级联在温湿度传感器上。 ----结束 7.6.2 设置和添加红外遥控模块 前提条件 红外遥控模块已连接到 ECC800e 上，红外遥控模块和 ECC800e 已上电运行。 已获得 ECC800e 的 IP 地址、Web 界面的登录用户名和密码。 已准备好一台与 ECC800e 的 IP 地址在同一网段的 PC 机，并将 PC 机连接到 ECC800e 的 WAN 端口。 背景信息 如更换红外遥控模块后，需要在 ECC800 的 Web 界面添加红外遥控模块。 操作步骤 步骤 1 设置红外遥控模块监控参数。 1. 通过红外遥控模块上的拨码，将设备地址设置为“1”，设置方法如表 7-2 所示。 拨码开关从左到右依次为拨码位 1 到拨码位 5，第 1～4 位为红外遥控模块的地 址，第 5 位为 RS485 匹配电阻选择，拨到“0”位时为“OFF”，拨到“1”位时为 “ON”。其中“拨码 5”设置为“OFF”状态。 表7-2 设置设备地址 地址 拨码位 1 拨码位 2 拨码位 3 拨码位 4 1 ON OFF OFF OFF 2 OFF ON OFF OFF 红外遥控模块的设备地址出厂默认为“2”。 步骤 2 添加红外遥控模块。 1. 以管理员权限登录 ECC800 的 Web 界面。 2. 选择“首页 > 设备管理”。 3. 通过下拉菜单选择“设备类型”为“红外遥控模块”；选择“接入位置”为 “ECC800”。并填写设备参数，参数填写方法如表 7-3 所示。 红外遥控模块默认连接在 ECC800 的 COM2 口，如连接在其他端口，请输入所连 接端口的端口号。 ECC800 数据机房控制器 用户手册 7 特性描述 153 表7-3 添加红外遥控模块参数 参数名称 参数值 通信端口 通过下拉菜单选择为“COM2”。 设备地址 本节操作以“设备地址”为“1”为例，操作时请填写红外遥 控模块实际的设备地址。 4. 单击“连接测试”，查看设备和 ECC800 是否连接正常。 a. 连接正常，单击“添加设备”，完成创建。 b. 连接不正常，请检查设备与 ECC800 连线是否正常，设备与 ECC800 运行是 否正常，输入的参数与设备参数是否一致。 ----结束 7.6.3 红外遥控模块控制功能实现 前提条件 红外遥控模块已连接到 ECC800e 上，红外遥控模块和 ECC800e 已上电运行。 已获得 ECC800e 的 IP 地址、Web 界面的登录用户名和密码。 已准备好一台与 ECC800e 的 IP 地址在同一网段的 PC 机，并将 PC 机连接到 ECC800e 的 WAN 端口。 背景信息 红外遥控模块支持自学习功能，可对民用空调进行远程开机控制。 红外遥控模块包含红外学习状态和控制发码状态，通电后设备默认处于正常工作 模式。 操作步骤 步骤 1 红外遥控模块 Web 界面功能操作。 1. 以管理员权限登录 ECC800e 的 Web 界面。 2. 选择“系统设置 > PLC”，设置“PLC 功能使能”为“是”，单击“提交”。 3. 在“逻辑列表”页签下，查看所有列表是否是激活状态，如果未激活，请勾选逻 辑列表下的前三项，单击“激活”。 4. 选择“实时监控 > 系统 > 红外遥控模块”。 5. 在“运行控制”页签下，勾选“学习开机指令”，单击“提交”。 6. 将空调遥控器对准红外遥控模块闪灯处按下开机键。 如未在 20 秒内按键，则会超时退出学习，需再次单击“学习开机指令”，重新学习。 7. 在“运行控制”页签下，勾选“退出学习”，单击“提交”。 ECC800 数据机房控制器 用户手册 7 特性描述 154 8. 在“运行控制”页签下，勾选“空调开机”，单击“提交”，进入“重新认证” 界面，在“当前登录用户密码”框中输入用户登录密码，单击“提交”。 9. 查看空调是否开机，如果开机说明控制功能实现，如果未开机，请仔细排查原因 并重新操作。 Web 界面执行“开机学习指令”后，红外遥控模块“黄灯闪烁”表示进入红外学习状态；红外遥控 模块“绿灯闪烁”表示按键码学习成功；红外遥控模块“黄灯长亮”表示学习不成功，请排查原因 后重新学习。 Web 界面执行“空调开机”时，检查空调是否开机，如果开机说明控制功能实现，如果未开 机，请仔细排查原因并重新操作。 步骤 2 （可选）红外遥控模块自身功能操作。 1. 设备通电后，“黄灯长亮”表示设备未成功学习过红外编码，“绿灯闪烁”表示 设备成功学习过红外编码。默认为正常工作模式。 2. 长按红外遥控模块 SW 键大于“3s”，“黄灯闪烁”进入学习工作模式。 3. 快速按红外遥控模块 SW 键 1 次，进入等待学习状态，将空调遥控器对准红外遥 控模块闪灯位置，按空调遥控器开机键 1 次，“绿灯闪烁”表示第 1 位按键码学 习成功。 成功学习到遥控信号后设备便自动退出学习工作模式。 4. 空调关机状态下，对准空调按下红外遥控模块 SW 键 1 次。 5. 查看空调是否开机，如果开机说明控制功能实现，如果未开机，请仔细排查原因 并重新操作。 ----结束 7.7 iCooling 功能 原理 iCooling 的目的是空调能够快速响应负载的变化，实现按需供冷，避免局部热点出现。 L1/L2 功能禁止 − 微模块密封冷通道场景，所有 IT 柜共享冷通道内的制冷量，由于气流组织不 均匀的问题，冷通道内的温度分布也不均匀。 − 只有空调提供的制冷量与相应位置的 IT 柜热负载相匹配才能满足 IT 柜的制 冷需求且避免出现局部热点。 L1/L2 功能使能 − 将冷通道按照空调的位置划分为多个区域，温度的不均匀度较低，该区域内 的制冷量可来自区域内的任一台空调也能满足 IT 柜的温度需求。 − 每个区域内的空调对根据该区域负载的变化进行快速的响应控制，同时结合 机柜进风口的温度变化，使得机柜进风温度控制更加稳定且避免局部热点出 现。 ECC800 数据机房控制器 用户手册 7 特性描述 155 L1/L2 联动中，需采集的参数有：微模块内机柜位置，机柜类型，每个机柜的发热量或 功率，IT 柜和电池柜的进风和出风温度，IT 柜的进风湿度。 前提条件 在设置 iCooling 功能前，必须满足以下要求： 双排密封冷通道场景 − 空调需按照面对面的型式布置。 − 各机柜有 iCooling 功能所需的温度传感器，能统计负载机柜的功耗。 已创建微模块平面视图，空调已接入 ECC800，并且已放置在微模块平面视图中的 正确位置。 微模块内必须有空调主机，并且主机和 ECC800 采集器连接正常，空调配置好群 控。 支持 iCooling 功能的空调型号为 Netcol5000-A025H 和 Netcol5000-A035H；Web 才 会显示“L1/L2 使能”界面。 在系统类型为 FusionModule2000 场景下进行。 Web 操作 步骤 1 选择“实时监控 > 空调 > 运行参数”，进入空调运行参数设置界面。 步骤 2 将“L1/L2 使能”设置为“是”，单击“提交”，完成 iCooling 功能的设置。 图7-3 设置 iCooling 功能 L1/L2 使能后，空调进入 icooling 群控模式。 L1/L2 使能下的温湿度设定点在 ECC800 Web 界面上实现，空调界面不可设。 L1/L2 禁止后，空调进入智能群控模式（空调自身群控）。 ECC800 数据机房控制器 用户手册 7 特性描述 156 ----结束 7.8 PUE 配置管理 ECC800 的 Web 界面上支持 PUE 配置模式为“标准”和“自定义”两种方式，客户根 据实际需要进行 PUE 功能使能和 PUE 配置模式的选择。 特性描述 ECC800 的 web 界面支持客户进行 PUE 和能耗的自定义配置，交付人员和客户均 可编辑。 配套的 APP 界面自动同步显示 ECC800 计算好的 PUE 和能耗。 ECC800 北向对接 NetEco，自动上传 ECC800 计算好的 PUE 和能耗。 PUE 计算公式 PUE 的取值范围为 1～3，其中 PUE 的值大于 3 时，显示为 3。 表7-4 PUE 计算公式 配置 模式 接入设备 PUE 计算方法 标准 Fusionmodule2000 ：一体化 UPS 柜 PUE=UPS 输入总有功电能增量值/IT 负载输出总有功电 能增量值 Fusionmodule2000 ：一体化配电柜 PUE=PDU 输入总有功电能增量值/IT 负载输出总有功电 能增量值 阿联酋项目：一 体化 UPS 柜+48V 直流供电设备 PUE=（UPS 输入总有功电能+总直流负载电量/95%）增 量值/（UPS 输出 IT 机柜有功电能+总直流负载电量） 增量值 Fusionmodule1000 A：48V 直流供电 设备+交流配电柜 PUE=交流配电总有功输入电能增量值/IT 负载输出总直 流电能增量值 Fusionmodule1000 A：一体化 UPS PUE=UPS 输入总有功电能增量值/IT 负载输出总有功电 能增量值 自定 义 以实际接入设备 为准 PUE=（设备输入各支路总能耗增量值*倍数）/（IT 负 载输出各支路总能耗增量值*倍数） ECC800 数据机房控制器 用户手册 7 特性描述 157 配置 模式 接入设备 PUE 计算方法 说明 配置模式为“标准”时，自识别 N+1，2N 系统场景下的多台接入设备的统计计算。 配置模式为“自定义”时，支持自定义总能耗的设备包括交流电表，一体化 UPS，一体化 PDU，PDU8000 和 48V 直流供电设备；支持自定义 IT 能耗的设备包括直流电表，一体化 UPS，一体化 PDU，PDU8000 和 48V 直流供电设备。 7.8.1 标准模式 PUE 配置 操作步骤 步骤 1 以管理员权限登录 ECC800 的 Web 界面。 步骤 2 选择“系统设置 > PUE 配置”。 步骤 3 确认“PUE 功能使能”为“使能”。 步骤 4 （可选）如果“PUE 功能使能”为“禁止”，通过下拉菜单选择为“使能”后，单击 “提交”。 步骤 5 选择 PUE 配置模式为“标准”，单击“提交”。 步骤 6 查看 PUE 值。选择“历史查询 > 性能数据”，通过下拉列表，选择“设备”为 “ECC800”，其他查询条件如“性能数据”、“统计周期”、“开始时间”和“结束 时间”请根据实际需要进行选择，单击“查询”。也可在首页表盘或者曲线图中查看 PUE 值。 ----结束 PUE 计算举例说明 以接入一体化 UPS 柜为例介绍 PUE 的计算方法。 1. 导出性能数据。 a. 以管理员权限登录 ECC800 的 Web 界面。 b. 选择“历史查询 > 数据导出”。 c. （可选）勾选“导出加密密码”，并输入加密密码。 请记录此处输入的密码，解压数据压缩包时需要输入此密码。 d. 通过下拉菜单，选择“数据类型”为“性能数据”，单击“历史数据导出” 按钮。 性能数据来源：监控可从配电设备上采集获取总电能数值。 e. 选择保存路径，将导出的数据保存在 PC 机上。 ECC800 数据机房控制器 用户手册 7 特性描述 158 2. 筛选一体化 UPS 的性能数据。 a. 解压性能数据压缩包后，以统计周期是 1 小时为例，选择 “perfmg_1_hour.csv”文件打开。 导出的性能数据统计周期为 1 天，1 小时，一分钟，一个月，一星期，一年，5 分钟，15 分钟， 30 分钟等情况。 b. 筛选“设备”为“一体化 UPS 柜 1”，“性能数据”为“IT 负载输出总有功 电能”和“UPS 输入总有功电能”。 3. 计算微模块 PUE 值。 a. 计算“IT 负载输出总有功电能增量值”和“UPS 输入总有功电能增量值”。 以起始时间为 18:00，结束时间为 19:00 为例。 IT 负载输出总有功电能增量值=104665.1kWh-104648.7kWh=16.4kWh；UPS 输入总有功电能 增量值=170600.3kWh-170572.6kWh=27.7kWh。 图7-4 一体化 UPS 柜性能数据表 b. 计算 PUE 值。PUE=UPS 总输入有功电能增量/IT 负载输出总有功电能增量 =27.7kWh/16.4kWh=1.7。 7.8.2 自定义模式 PUE 配置 背景信息 以接入一体化配电柜为例进行 PUE 配置介绍。 自定义模式 PUE 配置功能按钮。 表7-5 PUE 配置功能按钮 序 号 功能按 钮 描述 1 添加 添加新的总能耗或 IT 能耗参数。 2 删除 删除某条已经配置好的总能耗或者 IT 能耗参数。 ECC800 数据机房控制器 用户手册 7 特性描述 159 操作步骤 步骤 1 以管理员权限登录 ECC800 的 Web 界面。 步骤 2 选择“系统设置 > PUE 配置”。 步骤 3 确认“PUE 功能使能”为“使能”。 步骤 4 （可选）如果“PUE 功能使能”为“禁止”，通过下拉菜单选择为“使能”后，单击 “提交”。 步骤 5 选择 PUE 配置模式为“自定义”，单击“提交”。 1. 总能耗配置页签下，单击“添加”按钮，进入总能耗配置界面，在“选择设备” 页签下，勾选“一体化配电柜 1”；在“选择指标”页签下，勾选“PDU 输入总 有功电能”，单击“确认”。 图7-5 总能耗配置 2. IT 能耗配置页签下，单击“添加”按钮，进入 IT 能耗配置界面，在“选择设备” 页签下，勾选“一体化配电柜 1”；在“选择指标”页签下，勾选“1QF4 电 度”、“1QF5 电度”和“1QF6 电度”，单击“确认”。 ECC800 数据机房控制器 用户手册 7 特性描述 160 图7-6 IT 能耗配置 3. 在总能耗配置和 IT 能耗配置页签下，单击右侧编辑按钮图标，编辑指标的计算倍 数如图 7-7 所示。 图7-7 倍数值编辑 倍数取值范围（0.01～4.99），保留小数点两位，默认值为 1.00。 倍数的设置目的用于用户微调，保证和实际的测量值尽可能接近。 步骤 6 计算微模块 PUE 值。PUE=（设备输入总有功电能增量值）/（IT 负载输出各支路总能 耗增量值）。 性能数值来源：监控可从配电设备上采集获取各支路电能数值。 步骤 7 用户可在首页表盘或者曲线图中查看 PUE 值。 ----结束 ECC800 数据机房控制器 用户手册 8 设备维护 161 8 设备维护 8.1 例行维护 表8-1 ECC800 电源模块 PSU 例行维护 检查项 基准要求 异常处理方法 模块交流输 入是否正常 输入电压：200V AC～ 240V AC/100V AC～ 120V AC 频率：45Hz～66Hz。 输入电压异常，检查电网情况和输入 接线。 电压输出是 否正常 输出电压：53.5V DC± 5%。 输出电压异常，检查负载情况和接 线。 指示灯是否 正常 电源模块指示灯应该为绿 灯，红灯为故障。 结合输出电压判断电源模块是否故 障，如果故障请更换电源模块。 风扇检查 无异常声响。 风扇异常声响，清洁风扇上灰尘。 运行环境 环境温度：–20℃～ +50℃。 湿度：0% RH～95% RH （无凝露）。 检查 ECC800 电源模块运行环境温湿 度是否正常。 接线 是否松动。 重新紧固。 是否破损。 更换线缆。 表8-2 ECC800 主控模块例行维护 检查项 基准要求 异常处理方法 模块指示灯 绿灯或者绿灯闪烁。 若指示灯灭或其它异常状况，请参考 常见故障处理。 ECC800 数据机房控制器 用户手册 8 设备维护 162 检查项 基准要求 异常处理方法 网口 （WAN_1～ WAN_2、 LAN_1～ LAN_2）指 示灯 绿灯常亮，黄灯闪烁。 若指示灯状态异常，检查网线是否插 牢。 运行环境 环境温度：-20℃～ +50℃。 湿度：0% RH～95% RH （无凝露）。 检查 ECC800 主控模块运行环境温湿 度是否正常。 接线 是否松动。 重新紧固。 是否破损。 更换线缆。 表8-3 ECC800e 主控模块例行维护 检查项 基准要求 异常处理方法 模块指示灯 绿灯或者绿灯闪烁。 若指示灯灭或其它异常状 况，请参考常见故障处 理。 网口（WAN 口和 LAN 口）指示灯 绿灯常亮，黄灯闪烁。 若指示灯状态异常，检查 网线是否插牢。 运行环境 环境温度：-20℃～ +50℃。 湿度：0% RH～95% RH（无凝露）。 检查 ECC800e 主控模块运 行环境温湿度是否正常。 接线 是否松动。 重新紧固。 是否破损。 更换线缆。 8.2 常见故障处理 表8-4 电源模块常见故障处理 故障现象 原因分析 处理方法 电源指示灯（绿色）灭 无交流输入 检查交流输入是否异常。 ECC800 数据机房控制器 用户手册 8 设备维护 163 故障现象 原因分析 处理方法 模块故障 更换电源模块。 告警指示灯（黄色）亮 过温保护 环境温度过高，增加空 调制冷。 风道不畅通，清理风 道。 交流输入过欠压保护 检查交流输入是否异常。 告警指示灯（黄色）闪烁 电源模块通信中断 1. 清洁故障电源模块背面 连接器。 2. 若故障依然存在，更换 ECC800 插框。 主控模块通信中断 告警指示灯（红色）亮 输出过压保护 电源模块锁死：断开电源 模块的交流输入，直到指 示灯熄灭后再重新上电； 故障依然存在，建议更换 电源模块。 电源模块故障引起的无输 出 更换故障电源模块。 表8-5 主控模块常见故障处理 故障现象 原因分析 处理方法 运行指示灯（绿色）灭 无交流输入 检查电源模块是否绿灯 亮，如果亮则说明系统电 源的输入正常，否则请排 除输入电网故障。 主控模块故障或安装松动 重新插拔安装主控模块， 如果故障依然存在，请更 换主控模块。 运行指示灯（绿色）4Hz 闪烁频率 未注册 NetEco 请注册 NetEco。 电源输出指示灯熄灭 对应端口电源没有输出 通过 Web 或者网管将对应 电源端口打开。 对应端口电源短路 检查电源所接负载是否已 经短路，若是请排除短路 故障。 ALM 指示灯（红色）亮 有故障和告警产生 通过 Web 查看当前告警， 逐一排除告警。 ECC800 数据机房控制器 用户手册 8 设备维护 164 表8-6 独立部署 AI/DI 模块常见故障处理 故障现象 原因分析 处理方法 PWR（电源指示灯）灭 独立部署 AI/DI 模块故障 或板卡供电异常。 检查单板是否故障， ECC800 与独立部署 AI/DI 模块接线是否正常。 RUN（运行指示灯）灭 独立部署 AI/DI 模块与 ECC800 接触异常或独立 部署 AI/DI 模块故障。 检查 ECC800 与独立部署 AI/DI 模块接线是否正 常，检查单板是否故障。 RUN（运行指示灯）快闪 （0.125s 亮，0.125s 灭） 独立部署 AI/DI 模块和主 控模块通信中断。 检查 ECC800 与独立部署 AI/DI 模块接线是否正 常，检查单板是否故障， 检查是否在 ECC800 的 Web 界面添加独立部署 AI/DI 模块。 ALM（告警指示灯）亮 存在默认级别为紧急重要 的告警。 查看告警信息并清除告 警。 8.3 部件更换 需要进行参数同步的南向设备可直接从设备类型的下拉菜单获取。例如 CIM、温湿度传感器 等。 1. 部件更换完成后，请登录 Web 界面，选择“维护 ＞ 参数同步”进入参数同步设 置界面。 2. 点击“设备类型”的下拉菜单选择更换的部件类型。 3. 在“源设备”中选择更换的故障设备，在“目标设备”中选择备用设备，点击 “提交”将故障设备的配置参数同步到备用设备。 4. 选择进入“实时监控 > 系统 > ECC800 > 运行控制 > 删除通信失败设备”界 面，选择通信失败的故障部件进行删除，并将更换完成后的备用设备添加至微模 块视图中。 8.3.1 更换 ECC800 主控模块 前提条件 ECC800 数据机房控制器 用户手册 8 设备维护 165 ECC800 主控模块支持热插拔。 拆卸 ECC800 主控模块上的线缆前，请先根据安装接口做好线缆标记。 工具准备：防静电腕带、防静电手套、十字螺丝刀、标签纸、记号笔。 物料准备：型号匹配的备用 ECC800 主控模块，外观无损坏、变形。 操作步骤 步骤 1 使用“备份当前配置”功能或手动记录 ECC800 的配置信息。 路径：“维护 > 配置文件 > 备份当前配置” 步骤 2 根据 ECC800 主控模块上各线缆和天线的安装接口，做好每根线缆和天线的标签标 记。 步骤 3 拆卸 ECC800 主控模块上的线缆、WiFi 模块和天线。 步骤 4 拆卸旧的 ECC800 主控模块面板上的松不脱螺钉，向外拉把手将主控模块从插框中取 出。 图8-1 拆卸 ECC800 主控模块 步骤 5 （可选）拆卸旧的 ECC800 主控模块侧面对应槽位的 Micro-SD 卡和 SIM 卡。 步骤 6 （可选）将拆卸下来的 Micro-SD 卡和 SIM 卡安装到新 ECC800 主控模块的对应槽位。 ECC800 数据机房控制器 用户手册 8 设备维护 166 图8-2 安装 Micro-SD 卡和 SIM 卡 步骤 7 安装备用的 ECC800 主控模块到 ECC800 插框内并拧紧面板两侧的螺钉。 步骤 8 安装 ECC800 主控模块的通信线缆、WiFi 模块和天线。 步骤 9 导入备份的配置文件或对接入 ECC800 的设备相关参数进行设置，确保设备通信正 常。 ----结束 8.3.2 更换电源模块 前提条件 电源模块支持热插拔。 严禁对刚拆卸下的电源模块进行碰触背面端子的操作，以防电击。 工具准备：绝缘手套。 物料准备：型号匹配的备用电源模块，外观无损坏、变形。 操作步骤 步骤 1 将电源模块面板右上角的开锁键向左拨到开锁状态。 步骤 2 向外拉把手将电源模块从插框中取出。 步骤 3 将备用电源模块沿滑道缓慢推至插框底部，将开锁键向右拨到锁定状态，固定面板把 手。 ECC800 数据机房控制器 用户手册 8 设备维护 167 图8-3 更换电源模块 ----结束 8.3.3 更换 ECC800 天线 前提条件 工具准备：防静电腕带、防静电手套。 物料准备：备用 ECC800 天线，型号匹配且功能良好。 操作步骤 步骤 1 拆除 2.4G 天线和 3G 天线与 ECC800 接口线缆，如图 8-4 所示。 图8-4 拆除天线 步骤 2 将备用 2.4G 天线和 3G 天线摆放在原位置并连接在 ECC800 上。 ----结束 ECC800 数据机房控制器 用户手册 8 设备维护 168 8.3.4 更换 SIM 卡和 Micro-SD 卡 前提条件 工具准备：防静电腕带、防静电手套。 物料准备：备用 SIM 卡和备用 Micro-SD 卡，型号匹配且功能良好。 背景信息 ECC800 已配置了 3G 模块，需要更换 ECC800 的 SIM 卡。 操作步骤 步骤 1 记录 ECC800 主控模块面板上的信号线连接位置，然后拆除线缆。 步骤 2 拧松 ECC800 主控模块面板两侧的螺钉。 步骤 3 拉动 ECC800 主控模块面板两侧的拉手，取出 ECC800 主控模块。 图8-5 拆卸 ECC800 主控模块 步骤 4 将 SIM 卡和 Micro-SD 卡从卡槽中取出。 图8-6 拆卸 SIM 卡和 Micro-SD 卡 ECC800 数据机房控制器 用户手册 8 设备维护 169 ECC800e 上只需将 Micro-SD 卡从卡槽中取出。 步骤 5 将备用 SIM 卡和 Micro-SD 卡装入卡槽。 图8-7 安装 SIM 卡和 Micro-SD 卡 ECC800e 上只需将备用 Micro-SD 卡装入卡槽中。 步骤 6 将 ECC800 主控模块装入插槽。 步骤 7 拧紧 ECC800 主控模块面板两侧的螺钉。 步骤 8 根据记录的信息将信号线连接到新的 ECC800 主控模块面板上。 ----结束 8.3.5 更换短信模块内 SIM 卡 前提条件 工具准备：防静电腕带、防静电手套。 物料准备：备用 SIM 卡，型号匹配且功能良好。 SIM 卡需支持 GSM 制式。 背景信息 ECC800 数据机房控制器 用户手册 8 设备维护 170 安装和更换 SIM 卡时，必须拔下短信模块后，再安装和更换 SIM 卡。否则会导致 SIM 卡无法识别或失效。 ECC800 中 3G 模块短信功能和 ECC800 的 USB 接口外置短信模块不能共存。 详细操作可参见随设备发货的资料，本节内容仅供参考。 操作步骤 步骤 1 拔出短信模块。 将短信模块从 ECC800 的 USB 接口上拔出。 将短信模块从 ECC800e 的 USB1 接口上拔出。 以短信模块接在 ECC800e 的 USB1 接口为例进行说明。 步骤 2 打开短信模块后盖，按照 SIM 卡槽的指示方向，将旧的 SIM 卡从卡槽里取出。 步骤 3 在卡槽位置插入新的 SIM 卡，确保 SIM 卡能完全嵌入。 步骤 4 合上短信模块的后盖。 步骤 5 插入短信模块。 将短信模块的 USB 插头插入 ECC800 的 USB 接口。 将短信模块的 USB 插头插入 ECC800e 的 USB1 接口。 插拔短信模块中间间隔需超过 20s。 如果插入后没有展示短信模块，或短信模块显示为不在位，请重新插拔。 ----结束 ECC800 数据机房控制器 用户手册 9 FAQ 171 9 FAQ 9.1 Web 界面操作 前提条件 已获得 ECC800 的 IP 地址、Web 界面的登录用户名和密码。 已准备好一台与 ECC800 的 IP 地址在同一网段的 PC 机，并将 PC 机连接到 ECC800 的 WAN_1 端口。 9.1.1 如何安装网络安全证书 背景信息 已申请网络安全证书及网络安全证书密钥，并将网络安全证书及网络安全证书密 钥拷贝到 PC 机。 在登录 ECC800 的 Web 界面时，如页面显示网站安全证书有问题，请使用本节介 绍的方法，安装网络安全证书。 ECC800 的 IP 地址或域名的网络安全证书及网络安全证书密钥需要客户在正规的 证书授权机构申请，本节仅介绍证书和密钥的导入方法。 操作步骤 步骤 1 以管理员权限登录 ECC800 的 Web 界面。 步骤 2 上传网络安全证书。 1. 选择“系统设置 > 微模块设置”。 2. 通过下拉菜单，选择证书格式。 3. 单击“请选择上传的网络安全证书”后的“浏览...”。 4. 在 PC 机中选择待导入的网络安全证书，单击“上传”。 5. 单击“请选择上传的网络安全证书密钥”后的“浏览...”。 6. 在 PC 机中选择待导入的网络安全证书密钥，单击“上传”。 7. （可选）如果申请的网络安全证书经过加密，勾选“若导入为加密的私钥，请输 入解密密码”后，输入“密钥密码”和“确认密钥密码”。 ECC800 数据机房控制器 用户手册 9 FAQ 172 8. 单击“网络安全证书”区域框内的“提交”。 ----结束 9.1.2 如何安装设备接入证书 背景信息 已获得设备接入证书及证书密钥，并将设备接入证书和密钥文件拷贝到 PC 机。 ECC800 和 ECC800 接入的设备提供预置的证书，当客户需要提高安全级别时，可 以对设备和 ECC800 的证书进行同步更换。 设备接入证书需要客户在正规的证书授权机构申请，申请后需在设备侧和 ECC800 侧同步更换。 本节介绍 ECC800 侧证书的导入方法，设备侧证书导入的方法请参考设备的操作 手册。 操作步骤 步骤 1 以管理员权限登录 ECC800 的 Web 界面。 步骤 2 选择“系统设置 > 设备接入证书”。 步骤 3 单击“上传 CA 证书文件”后的“浏览...”。 步骤 4 在 PC 机中选择待导入的证书，单击“上传”。 步骤 5 单击“上传本地证书文件”后的“浏览...”。 步骤 6 在 PC 机中选择待导入的证书，单击“上传”。 步骤 7 单击“上传密钥文件”后的“浏览...”。 步骤 8 在 PC 机中选择待导入的证书密钥，单击“上传”。 步骤 9 输入“密钥密码”和“确认密钥密码”。 步骤 10 单击“提交”。 ----结束 9.1.3 如何在 Web 界面修改 ECC800 的 IP 地址 背景信息 已获取为 ECC800 规划的 IP 地址、子网掩码和默认网关。 操作步骤 步骤 1 以管理员权限登录 ECC800 的 Web 界面。 步骤 2 选择“系统设置 > 监控模块 IP”，按照为 ECC800 规划的参数，修改 ECC800 的 IP 地址，子网掩码和默认网关。 ECC800 数据机房控制器 用户手册 9 FAQ 173 步骤 3 单击“提交”。 步骤 4 弹出“设置新 IP 页面将无法响应，使用该 IP 登录的用户需要使用新 IP 重新登录，是 否修改？”界面，单击“确认”。 ----结束 9.1.4 如何设置告警使能、级别和音响 背景信息 用户可以根据实际需要，设置“告警使能”、“级别”和“音响”列下的参数状 态，当某条告警设置为“禁止”时，ECC800 不上报此条告警。当告警关联音响 时，设置“音响”为“使能”后，当某条告警产生时，音响设备发出声音。 各个告警的设置方法相同，本节以设置“ECC800”的“操作日志满”告警为例， 介绍设置方法。 操作步骤 步骤 1 以管理员权限登录 ECC800 的 Web 界面。 步骤 2 选择“系统设置 > 告警参数”。 步骤 3 通过下拉菜单选择“ECC800”，单击“确认”。 步骤 4 根据实际需求，设置“操作日志满”告警的“告警使能”为“使能”或“禁止”状 态；设置“级别”为“紧急”、“重要”、“次要”或“提示”；设置“音响”为 “使能”或“禁止”状态。 步骤 5 单击“提交”。 ----结束 9.1.5 如何查看实时监控、活动告警、历史告警、门禁事件和操作日 志 操作步骤 步骤 1 以管理员权限登录 ECC800 的 Web 界面。 步骤 2 单击“实时监控”，选择要查看的设备后，选择“运行信息”，即可查看设备的实时 数据等。 步骤 3 选择“首页 > 活动告警”，即可查看 ECC800 的当前活动告警。单击“告警描述”区 域中的“详细描述”，可查看具体设备的告警详情。 步骤 4 选择“历史查询”，即可查看设备的历史告警，门禁事件和操作日志。 1. 查看历史告警，选择“历史查询 > 历史告警”，选择“设备”、“开始时间”、 “结束时间”和“排序方式”后，单击“查询”。 2. 查看门禁事件，选择“历史查询 > 门禁事件”。 ECC800 数据机房控制器 用户手册 9 FAQ 174 3. 查看操作日志，选择“历史查询 > 操作日志”。 ----结束 9.1.6 如何查看性能数据 操作步骤 步骤 1 以管理员权限登录 ECC800 的 Web 界面。 步骤 2 选择“历史查询 > 性能数据”。 步骤 3 根据实际需求，通过下拉菜单，选择“设备”、“性能数据”、“统计周期”、“开 始时间”和“结束时间”后，单击“查询”。 ----结束 9.1.7 如何导出历史数据和设备数据 背景信息 历史数据导出：支持对系统的历史告警、活动告警、性能数据、操作日志和门禁 事件等进行导出，以便查看和分析事件。 设备数据导出：支持对系统中的设备数据进行导出。 如勾选“导出加密密码”，则会对导出的数据包进行加密，需输入加密密码后才能 解压数据包查看数据，为保证数据安全性，建议勾选“导出加密密码”。 操作步骤 步骤 1 以管理员权限登录 ECC800 的 Web 界面。 步骤 2 选择“历史查询 > 数据导出”。 步骤 3 （可选）勾选“导出加密密码”，并输入加密密码。 请记录此处输入的密码，解压数据压缩包时需要输入此密码。 步骤 4 通过下拉菜单，选择“数据类型”或“设备类型”。 步骤 5 单击“历史数据导出”或“设备数据导出”。 步骤 6 选择保存路径，将导出的数据保存到 PC 机。 ----结束 ECC800 数据机房控制器 用户手册 9 FAQ 175 9.1.8 如何导出/导入配置文件 背景信息 用户可以通过导出配置文件功能，将 ECC800_1 配置的参数导出并保存到计算机上， 当需要在 ECC800_2 配置相同的参数时，将配置文件导入到 ECC800_2 即可完成配 置。 ECC800_2 需要与 ECC800_1 接入设备的类型和数量完全一致。 操作步骤 步骤 1 以管理员权限登录 ECC800_1 的 Web 界面。 步骤 2 选择“维护 > 配置文件”。 步骤 3 导出配置文件。 1. 输入“导出配置文件加密密码”。 请记录此处输入的密码，导入配置文件时需要输入此密码。 2. 单击“备份当前配置”。 步骤 4 导入配置文件。 导入配置文件后，ECC800_2 会重启。 1. 以管理员权限登录 ECC800_2 的 Web 界面。 2. 选择“维护 > 配置文件”。 3. 输入“导入配置文件解密密码”。 4. 单击“导入配置文件”后的“浏览...”。 5. 选择需导入的配置文件后，单击“上传”。 ----结束 ECC800 数据机房控制器 用户手册 9 FAQ 176 9.1.9 如何导出故障信息 操作步骤 步骤 1 以管理员权限登录 ECC800 的 Web 界面。 步骤 2 选择“维护 > 故障信息”。 步骤 3 （可选）勾选“导出加密密码”，并输入加密密码。 如勾选“导出加密密码”，则会对导出的数据包进行加密，需输入加密密码后才能解压数 据包查看数据，为保证数据安全性，建议勾选“导出加密密码”。 请记录此处输入的密码，解压数据压缩包时需要输入此密码。 步骤 4 单击“故障信息导出”。 步骤 5 将导出的数据保存到 PC 机。 ----结束 9.1.10 如何同步设备参数 背景信息 更换设备后，用户可以选择将已设置的设备参数同步到新接入设备。 操作步骤 步骤 1 以管理员权限登录 ECC800 的 Web 界面。 步骤 2 选择“维护 > 参数同步”。 步骤 3 通过下拉菜单，选择“设备类型”。 步骤 4 选择源设备和目标设备，单击“提交”。 源设备：更换前的设备。 目标设备：更换后的设备。 ECC800 数据机房控制器 用户手册 9 FAQ 177 若同步过程中，ECC800 与设备的通信中断，会导致同步参数失败，请确保 ECC800 与 设备通信正常后，再次进行同步操作。 源设备可以是通信失败或者通信正常的设备，目标设备只能是通信正常的设备。 ----结束 9.1.11 如何关联告警和 DO 输出 背景信息 设置告警和 DO 输出关联后，如果有告警产生，则 DO 端口所接的设备产生动 作。 本节以设置 ECC800 的告警和 DO 关联为例，介绍设置方法。 操作步骤 步骤 1 以管理员权限登录 ECC800 的 Web 界面。 步骤 2 选择“系统设置 > 告警关联”。 步骤 3 选择“请选择设备类型”为“ECC800”，单击“确认”。 步骤 4 选择要绑定 DO 输出的告警，单击“输出干接点”列的“请选择”。 步骤 5 选择“关联类型”列的“设备类型”或“设备”。 步骤 6 （可选）如果“关联类型”选择“设备”时，请继续选择“关联设备”列的 “ECC800” 步骤 7 选择 DO1 或 DO2 为“是”，单击“确定”。 选择 DO 节点时，请选择没有在其他功能中使用的 DO 节点，否则关联会失败。 ----结束 异常处理 如 DO 关联失败，请参考 9.1.13 如何处理 DO 关联失败章节进行处理。 ECC800 数据机房控制器 用户手册 9 FAQ 178 9.1.12 如何设置告警等级联动 背景信息 设置告警等级和 DO 输出关联后，如果遇到紧急告警、重要告警、次要告警或者 提示告警产生时，则 DO 端口所接的设备会产生动作。 本节以设置紧急告警和 DO 关联为例，介绍设置方法。 在系统类型为 FusionModule2000 场景下进行。 操作步骤 步骤 1 以管理员权限登录 ECC800 的 Web 界面。 步骤 2 选择“实时监控 > 系统 > ECC800”。 步骤 3 在“运行参数”页签下，单击“告警等级联动”。 步骤 4 选择“紧急告警关联”后的关联端口为“DO1”或者“DO2”。 步骤 5 单击“提交”。 “紧急告警关联”、“重要告警关联”、“次要告警关联”和“提示告警关联”的默认状态为“不关联”状态。 ----结束 9.1.13 如何处理 DO 关联失败 背景信息 在进行 DO 关联时，如提示 DO 关联失败，有可能是准备关联的 DO 端口已经被 其他功能占用，请排查 DO 端口是否被占用。 ECC800 有两个功能有可能占用 DO 端口：PLC 联动和告警联动。 操作步骤 步骤 1 以管理员权限登录 ECC800 的 Web 界面。 步骤 2 排查 DO 端口是否被占用。 如果在告警中关联 DO 失败，选择“系统设置 > PLC”，查看 DO 端口是否被占 用。 如果在 PLC 中关联 DO 失败，选择“实时监控 > 系统 > ECC800”，在“运行控 制”中选择“清除 DO1 告警关联”或“清除 DO2 告警关联”并“提交”。 步骤 3 修改 DO 端口为空闲端口后，重新进行 DO 关联，如 DO 关联依然失败，请联系华为 客户服务中心处理。 ----结束 ECC800 数据机房控制器 用户手册 9 FAQ 179 9.2 APP 界面操作 前提条件 已在手机或者 PAD 上安装 APP 软件。 手机或者 PAD 已通过 WiFi 网络和 ECC800 连接。 9.2.1 如何查看实时数据 背景信息 通过 APP 软件，可查看微模块数据中心的布局图、活动告警、历史告警、资产详情、 性能数据、操作日志、系统参数和版本信息等数据。 操作步骤 步骤 1 以管理员权限用户登录 ECC800 的手机或 PAD 的 APP 界面。 步骤 2 查看微模块数据中心布局图，点击“首页”。 步骤 3 查看当前告警和历史告警，选择“告警 > 活动告警”或“告警 > 历史告警”。 步骤 4 查看资产详情，选择“资产 > 资产详情”。 步骤 5 查看性能数据，选择“更多 > 性能数据”，比如查看温湿度曲线等。 APP 需通过导出方式方可进行查看性能数据的操作。 步骤 6 查看操作日志，选择“更多 > 日志管理 > 操作日志”。 步骤 7 查看系统参数和版本信息，选择“更多 > 系统维护 > 网络参数”或“更多 > 系统维 护 > 版本信息”。 ----结束 9.2.2 如何导出/导入数据 操作步骤 步骤 1 以管理员权限用户登录 ECC800 的手机或 PAD 的 APP 界面。 步骤 2 导出数据。 1. 选择“更多 > 系统维护 > 导出数据”。 2. 在“选择导出位置”下拉菜单中，选择“本地”或“U 盘”。 3. （可选）勾选“是否选择加密方式”，并输入加密密码。 4. 通过下拉菜单，从“设备数据导出”或“历史数据导出”区域选择对应数据。 5. 点击“导出”。 ECC800 数据机房控制器 用户手册 9 FAQ 180 步骤 3 导入数据。 1. 选择“更多 > 系统维护 > 导入数据”。 2. 在“选择导入位置”下拉菜单中，选择“本地”或“U 盘”。 3. 配置文件经过加密，在“导入配置文件密码”框中输入密码。 4. 选择配置文件后，点击“导入”。 导入配置文件后，ECC800 会重启。 ----结束 9.2.3 如何同步设备参数 背景信息 更换设备后，用户可以选择将已设置的设备参数同步到新接入设备。 操作步骤 步骤 1 以管理员权限用户登录 ECC800 的手机或 PAD 的 APP 界面。 步骤 2 选择“更多 > 系统维护 > 参数同步”。 步骤 3 选择源设备和目标设备。 源设备：更换前的设备。 目标设备：更换后的设备。 步骤 4 完成操作。 PAD APP，点击“提交”。 手机 APP，点击“完成”。 ----结束 9.2.4 如何处理 APP 界面无法登录问题 背景信息 如在手机或者 PAD 上登录 APP 时，系统提示“IP 地址已被用”，请使用本节介绍的操 作进行处理。 操作步骤 步骤 1 如果已获得上次成功登录的用户名和密码。 1. 检查手机或者 PAD 通过 WiFi 和 ECC800 连接正常。 2. 使用上次成功登录的用户名和密码重新登录后，正常退出。 ECC800 数据机房控制器 用户手册 9 FAQ 181 3. 使用当前用户登录。 步骤 2 如果无法获得上次成功登录的用户名和密码。 1. 关闭 APP，等待 4min～5min。 2. 使用当前用户登录。 ----结束 ECC800 数据机房控制器 用户手册 A 安装附录 182 A 安装附录 A.1 管理系统接线图（FusionModule2000） 请参考《智能微模块管理系统接线图》（随设备发货，也可点击下载）。 A.2 管理系统接线图（FusionModule800） 若现场未配置智能 ETH 插座，请将第三台空调接至 ECC800 的 WAN_2 端口。 ECC800 数据机房控制器 用户手册 A 安装附录 183 图A-1 管理系统接线 A.3 管理系统接线图（FusionModule500） 请参考 FusionModule500 随设备发货接线图。 ECC800 数据机房控制器 用户手册 B ECC800 接入设备清单 184 B ECC800 接入设备清单 支持通过 ECC800 界面进行管理的设备如下表所示。 表B-1 设备清单 设备 型号 软件版本 备注 智能 ETH 插座 UT-H606 V127 MAC-Modbus ETH 转换器 UT-H6902 V130 MAC-Modbus WIFI 转换器 UT-H6901 V121 MAC-Modbus 天窗执行器 UT-H101A V123 MAC-Modbus 门禁执行器 UT-H101 V127 MAC-Modbus 多功能传感器 GRS-RHSI V132 MAC-Modbus 机柜采集器 UT-H604 V121 MAC-Modbus 交流执行器 UT-H803 V125 无线(802.15.4) 华为空调 NetCol5000-A035 ACC_V100R002 C00SPC700 Modbus-RTU NetCol5000-A025 ACC_V200R001 C00SPC300 MAC-Modbus NetCol5000-A010 ACC_V200R001 C10SPC100 MAC-Modbus NetCol5000-C030 ACC_V100R002 C00SPC700 Modbus-RTU/ModbusTCP 依米康 SCU-20K 空调 SCU250IBE3-R-H V1.8 Modbus-RTU 新风一体机 XMF-0491-50Hz NA Modbus-RTU ECC800 数据机房控制器 用户手册 B ECC800 接入设备清单 185 设备 型号 软件版本 备注 UPS UPS2000-G(6-10K) UPS2000 V100R001C00S PC602 Modbus-RTU UPS2000-G(15-20K) UPS2000 V100R001C10S PC802 Modbus-RTU 一体化 UPS（2.0） UPS5000 V100R002C41S PC300 Modbus-TCP UPS5000E UPS5000 V100R003C01S PC200 Modbus-RTU PDU8000 一体化配电柜 PDU8000 V100R002C41S PC400 Modbus-TCP PDU8000 PDU8000 V100R002C44S PC200 Modbus-RTU/ModbusTCP PDU2000-M(C) PDU2000-32-1PH- 20/4-M1 NA Modbus-RTU 电源模块 R4815N V402 CAN iBattery CIM2.0 V289 MAC-Modbus ATS（ABB） OMD800 NA Modbus-RTU 独立部署模块 MUE06A V102 Modbus-RTU 氢气监测系统 ZYT-HMU NA Modbus-RTU 48V 直流供电设 备 TP481200B SMU V500R001C10_0 2B12 Modbus-RTU TP48400B SMU05A V500R001C30S PC203 Modbus-RTU 华为温湿度传感 器 ENR1DETA V357 Modbus-RTU 宝力马温湿度传 感器 WS332M2-5 NA Modbus-RTU 直流电表 YADA DCM3366D NA Modbus-RTU 交流电表 PD510 NA Modbus-RTU ECC800 数据机房控制器 用户手册 B ECC800 接入设备清单 186 设备 型号 软件版本 备注 照明控制箱电表 PMAC615 NA Modbus-RTU 625 电表 PMAC625 NA Modbus-RTU 红外遥控模块 UT-H884 NA Modbus-RTU 水浸传感器 WLDS600 NA Modbus-RTU WLDS900 AI/DI NA 电极式 AI/DI NA 配电柜直流电表 （外购） 配电柜的型号为 PDU8000- 0630DCV5-HVA002 NA Modbus-RTU 感烟探测器 SDLH-94R JTY-GD-S839/SD- 09A-HW AI/DI NA 门磁开关 M520 AI/DI NA USB 转 WiFi 模 块 NA USB NA 机柜电子锁 NA NA NA ECC800 数据机房控制器 用户手册 C 缩略语 187 C 缩略语 A AC Alternating Current 交流电 AI Analog Input 模拟输入量 APP Application 应用 B BIM Battery Interface Module 电池接口模块 C CIM Communication Interface Module 通信接口模块 D DC Direct Current 直流电 DI Digital Input 数字输入量 DO Digital Output 数字输出量 E ECC Energy Control Center 能源控制中心 ESN Equipment Serial Number 设备序列号 ETH Ethernet 以太网 F FE Fast Ethernet 快速以太网 ECC800 数据机房控制器 用户手册 C 缩略语 188 I iBAT ibattery 电池智能检测系统 IC Integrated Circuit 集成电路 IEEE Institute of Electrical and Electronics Engineers 电器和电子工程师学会 IP Internet Protocol 互联网协议 IT Internet Technology 互联网技术 L LED Light Emitting Diode 发光二极管 M MTBF Mean Time Between Failures 平均无故障时间 MTTR Mean Time to Repair 平均修复时间 MAC Media Access Control 媒体接入控制 N NTC Negative Temperature Coefficient 负极温度系数 P PDU Power Distribution Unit 电源分配单元 PLC Programmable Logic Controller 可编程序逻辑控制器 PoE Power Over Ethernet 以太网供电 PSU power supply unit 电源模块 PUE Power Usage Effctiveness 能源使用效率 R RF Radio Frequency 射频 RH Relative Humidity 相对湿度 RJ Registered Jack 注册插座 ECC800 数据机房控制器 用户手册 C 缩略语 189 RoHs Restriction of the use of certain Hazardous Substances 特定危害物质禁限用指令 S SD Secure Digital Memory 安全数字存储 SIM Subscriber Identity Module 用户识别模块 SSID Service Set Identifier 服务集标识 T TLS Transport Layer Security 传输层安全 U UPS Uninterruptible Power System 不间断电源 USB Universal Serial Bus 通用串行总线 V VCN Video Cloud Node 视频云节点 W WiFi Wireless Fidelity 无线保真 WPS WiFi Protected setup WiFi 保护设置 |
