华为PHD-1K2WA-F高压直流电源模块1200W

配套关系

1200W高压直流电源模块按照散热方式的不同分为PHD-1K2WA-B（B：back-to-front，后前风道散热，电源面板侧出风）和PHD-1K2WA-F（F：front-to-back，前后风道散热，电源面板侧进风）两款。

表4-33提供了1200W高压直流电源模块与交换机型号的配套关系。

表4-33 1200W高压直流电源模块配套关系表

交换机型号	PHD-1K2WA-B	PHD-1K2WA-F
CE8860-4C-EI	支持说明： V100R006C00及以后发布的版本支持。	支持说明： V100R006C00及以后发布的版本支持。
CE8850-64CQ-EI	支持说明： V200R005C00及以后发布的版本支持。	支持说明： V200R005C00及以后发布的版本支持。
CE6850-48S6Q-HI CE6850U-48S6Q-HI CE6850-48T6Q-HI CE6850U-24S2Q-HI CE6855-48T6Q-HI CE6856-48T6Q-HI CE6875-48S4CQ-EI	支持说明： V200R005C00及以后发布的版本支持。	支持说明： V200R005C00及以后发布的版本支持。
CE8861-4C-EI CE8868-4C-EI	支持说明： V200R005C10及以后发布的版本支持。	支持说明： V200R005C10及以后发布的版本支持。
其他型号	不支持	不支持

PHD-1K2WA-B电源模块的外观如图4-29所示，PHD-1K2WA-F电源模块的外观如图4-30所示。

图4-29 PHD-1K2WA-B电源模块外观图

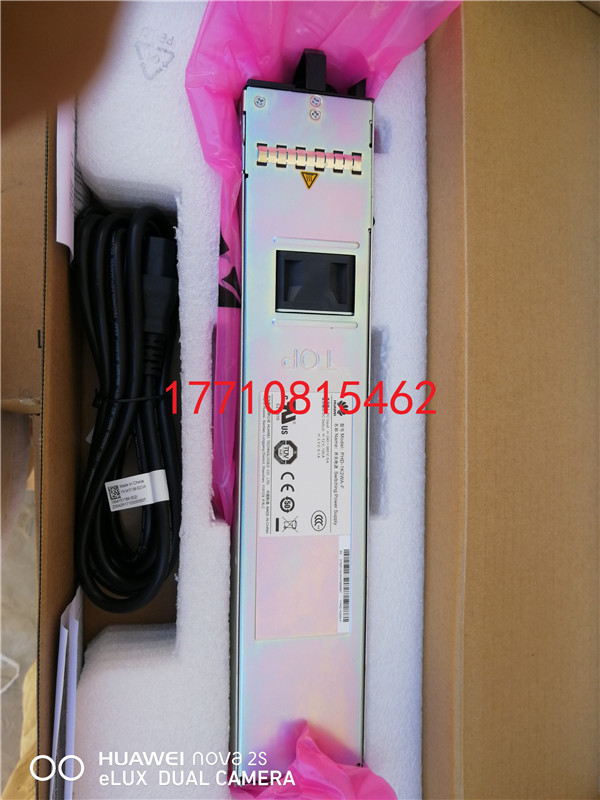

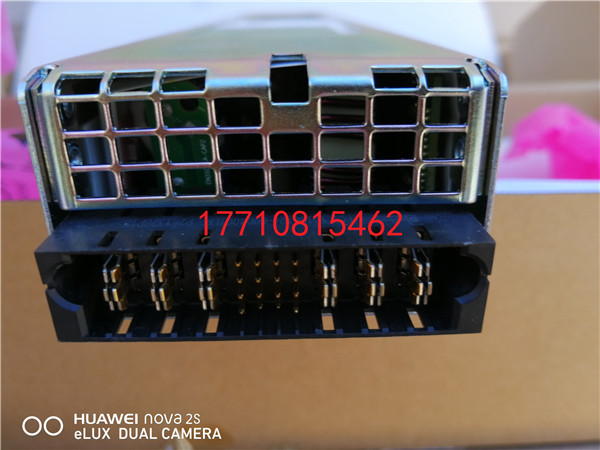

图4-30 PHD-1K2WA-F电源模块外观图

PHD-1K2WA-B和PHD-1K2WA-F除了散热方式不同外，其余功能一样，具有如表4-34所示的功能。

表4-34 1200W高压直流电源模块的功能

功能项目		说明
输入保护功能	输入过压、欠压保护	保护状态特征为电源关闭输出，停止为交换机供电，电源模块的输入电压正常后能自动恢复供电。
输入保护功能	输入过流保护	保护状态特征为电源关闭输出，停止为交换机供电，电源模块的输入电流正常后不能自动恢复供电。
输出保护功能	输出过压保护	保护状态特征为电源间断性的关闭输出，过压解除后能自动恢复供电。
	输出过流保护	保护状态特征为间断性的输出电流，当电源模块输出的电流值限定在某个范围内，电源模块能自动恢复供电。
	输出短路保护	保护状态特征为间断性的输出电流，当电源模块的输出短路去除后，电源模块能自动恢复供电。
过温保护		当电源模块温度高于设定值时，电源模块会处于保护状态，停止为交换机供电，降温后自动恢复供电。
散热		PHD-1K2WA-B：后前风道散热 PHD-1K2WA-F：前后风道散热
热插拔		支持

说明：

当电源模块因温度过高而使其进入过温保护状态时，请采取降温措施，当温度降低后，电源模块将自动恢复正常工作。

1200W高压直流电源模块的面板如图4-31和图4-32所示。

图4-31 PHD-1K2WA-B电源模块面板图

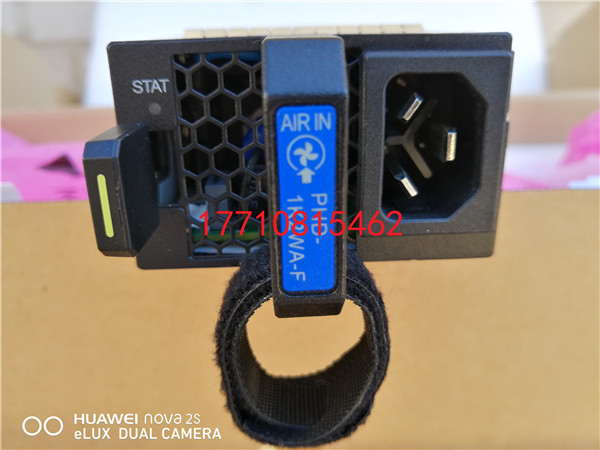

图4-32 PHD-1K2WA-F电源模块面板图

1．锁闩	2．电源模块指示灯	3．风扇通风孔	4．拉手说明：电源模块发货时拉手上带有魔术贴式扎带，用于将电源线固定到电源模块的拉手处。
5．风道标识：后前风道：前后风道	6．电源插座	-	-

1200W高压直流电源模块的面板指示灯说明如表4-35所示。

表4-35 1200W高压直流电源模块的面板指示灯说明

指示灯	颜色	含义
STAT-电源运行指示灯	-	常灭：没有电源输入。
	绿色	常亮：电源模块工作正常。闪烁：在线加载、待机状态、电源线已连接但电源模块没有插入设备。
	红色	常亮：风扇故障电源过温保护输入电源异常（输入欠压保护、输入过压保护）输出电源异常（输出过流保护、输出短路保护、输出过压保护）

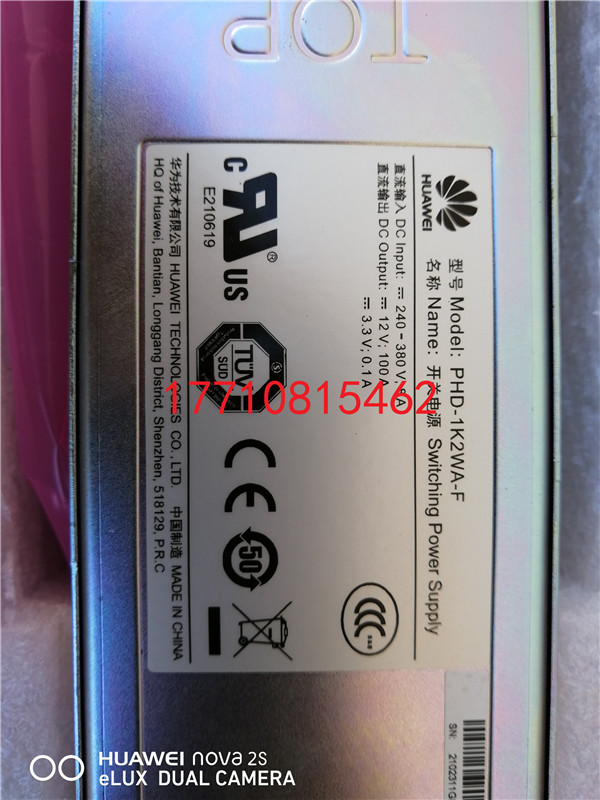

1200W高压直流电源模块的规格参数如表4-36所示。

表4-36 1200W高压直流电源模块的规格参数

标题
