华为通信扩展模块 CIM02C（可选）
用于扩展主控的RS485/CAN接口，并提供12V电源，主要用于南向设备。

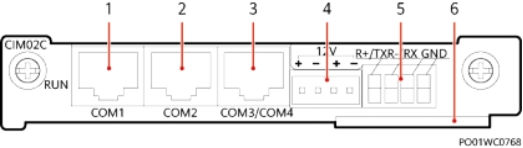

图 3-10 面板
（ 1 ）COM1接口 （2）COM2接口 （3）COM3/COM4接口
（4）12V供电接口 （5）COM5接口 （6）把手
表 3-18 通信接口说明
通信接口 | 说明 | 通信参数 |
COM1 | ● 支持RS485 ● 带12V供电功能 ● 用于连接智能设备 | 波特率：默认： 9600bit/s 可选：9600bit/s、 1200bit/s、 2400bit/s 、 4800bit/s 、 14400bit/s、 19200bit/s、 115200bit/s |
COM2 | ● 支持RS485 ● 带12V供电功能 ● 用于连接智能设备 |
COM3/COM4 | COM3支持RS485，用于连接智能设 备。当COM3用于连接室外设备时，仅 保留引脚1/2/4/5对应的线缆，避免引起 浪涌风险。 COM4支持RS232和CAN，出厂状态为 RS232，可通过跳线调整为CAN，操作 方法请参考附录。COM4主要用于连接 室内智能设备，若连接室外智能设备会 存在浪涌风险 |
COM5 | ● 支持RS485和RS232，出厂状态为 RS485，可通过跳线调整为RS232， 操作方法请参考附录 ● 用于连接空调 |
图 3-11 COM1/2/3/4 通信接口引脚定义
表 3-19 COM1/2 通信接口引脚定义
引脚 | 信号 | 说明 |
1 | RS485_RX+ | RS485接收数据 |
2 | RS485_RX- |
3 | 12V | 用于供电 |
4 | RS485_TX+ | RS485发送数据 |
5 | RS485_TX- |
6 | 空 | - |
7 | 空 | - |
8 | GND | 接地 |
表 3-20 COM3/4 通信接口引脚定义
引脚 | 信号 | 说明 |
1 | RS485_RX+ | RS485接收数据 |
2 | RS485_RX- |
3 | RS232_RXD | RS232接收数据 |
4 | RS485_TX+ | RS485发送数据 |
5 | RS485_TX- |
6 | GND | 接地 |
7 | CANH/RS232_TXD | CAN数据正极/RS232发送数据 |
8 | CANL | CAN数据负极 |
表 3-21 COM5 通信接口引脚定义
丝印 | 信号 | 说明 |
R+/TX | RS485+/ RS232_TXD | RS485数据正极/RS232发送数据 |
R-/RX | RS485-/ RS232_RXD | RS485数据负极/RS232接收数据 |
GND | GND | 接地 |
