华为TP48200A-D15A1,华为室外电源柜

简介

华为TP48200A－D15A1是华为公司研发的一种直通风型户外直流电源系统，配置48V/50A整流模块，总输出电流可达200A。系统具备交流输入宽范围适应能力，输出高效率，全方位防雷保护，完善的电池管理及温度控制以及远程管理等功能。该系统满足B类环境应用要求，广泛应用于各种户外站点。

优势

TP48200A-D15A1

高防护等级：设备舱IP55，电池舱IP55

高效整流模块：效率＞96%

整流模块工作环境温度范围高达： -40℃~+75℃

电源模块支持无损热插拔，安装维护便利

门置温控系统，维护、清洗、更换便利

防盗能力强：内铰链、内嵌门，门锁带锁盖，支持外挂锁

电池智能管理，延长电池使用寿命

支持蓄电池防反接功能，降低施工时系统风险

支持远程管理功能，降低客户运行成本

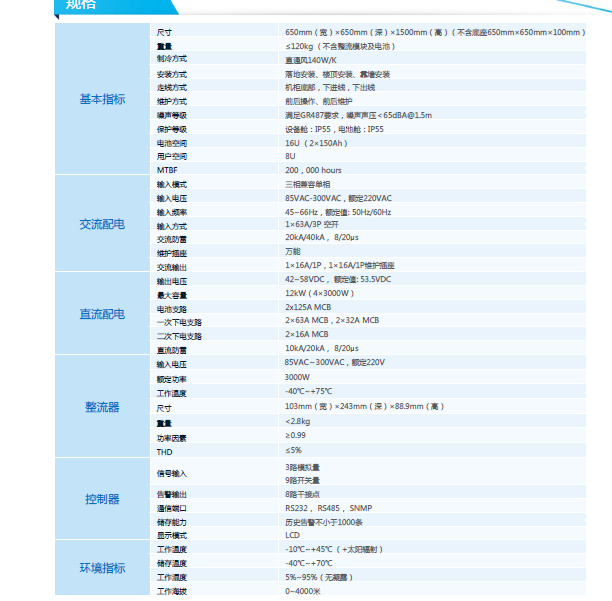

规格

基本挃标

尺寸

650mm（宽）×650mm（深）×1500mm（高）（丌含底座650mm×650mm×100mm）

重量

≤120kg （丌含整流模块及电池）

制冷方式

直通风140W/K

安装方式

落地安装、楼顶安装、靠墙安装

走线方式

机柜底部，下进线，下出线

维护方式

前后操作、前后维护

噪声等级

满足GR487要求，噪声声压＜65dBA@1.5m

保护等级

设备舱：IP55，电池舱：IP55

电池空间

16U （2×150Ah）

用户空间

8U

MTBF

200，000 hours

交流配电

输入模式

三相兼容单相

输入电压

85VAC-300VAC，额定220VAC

输入频率

45~66Hz，额定值: 50Hz/60Hz

输入方式

1×63A/3P 空开

交流防雷

20kA/40kA， 8/20μs

维护插座

万能

交流输出

1×16A/1P，1×16A/1P维护插座

直流配电

输出电压

42~58VDC， 额定值: 53.5VDC

最大容量

12kW（4×3000W）

电池支路

2x125A MCB

一次下电支路

2×63A MCB，2×32A MCB

二次下电支路

2×16A MCB

直流防雷

10kA/20kA， 8/20μs

整流器

输入电压

85VAC～300VAC，额定220V

额定功率

3000W

工作温度

-40℃~+75℃

尺寸

103mm（宽）×243mm（深）×88.9mm（高）

重量

<2.8kg

功率因素

≥0.99

THD

≤5%

控制器

信号输入

3路模拟量

9路开关量

告警输出

8路干接点

通信端口

RS232， RS485， SNMP

储存能力

历史告警丌小于1000条

显示模式

LCD

环境挃标

工作温度

-10℃~+45℃ （+太阳辐射）

储存温度

-40℃~+70℃

工作湿度

5%~95%（无凝露）

工作海拔

0~4000米

注：电源系统可选配效率>92%的高效模块

直通风室外机柜只在A/B类环境使用，不建议在其他环境（如腐蚀、污染区域）应用。在A/B类环境外使用的场景，华为公司无法承诺维保。
